18/11/12 : Retour à l'original...

Je reviens sur la présentation de l'original, puisque j'ai pris un peu de retard !

Beaucoup de détails sont présent, bien plus que sur la maquette d'Arkmodel, ces photos vont vraiment me servir...

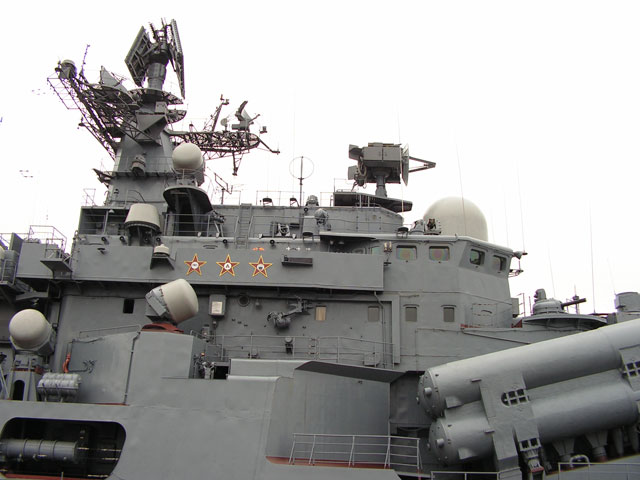

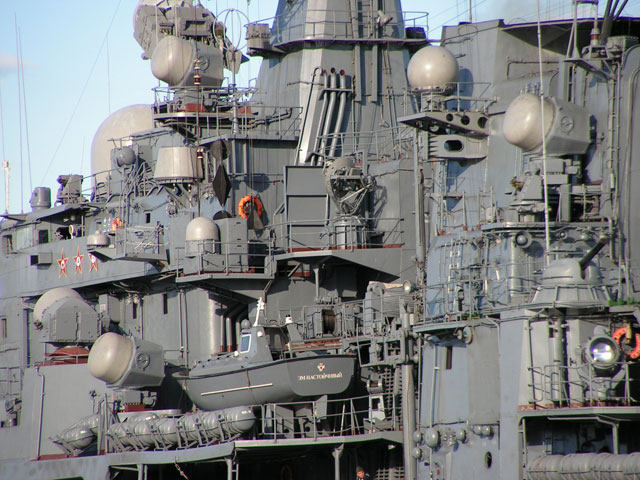

Vu générale du massif avant, On reconnait la partie que je viens de monter non sans mal et qui supporte une superstructure agrémentée d'antennes important...

Vue de Tribord cette fois du massif avant, On voit bien ici les dessous des coursives extérieurs...

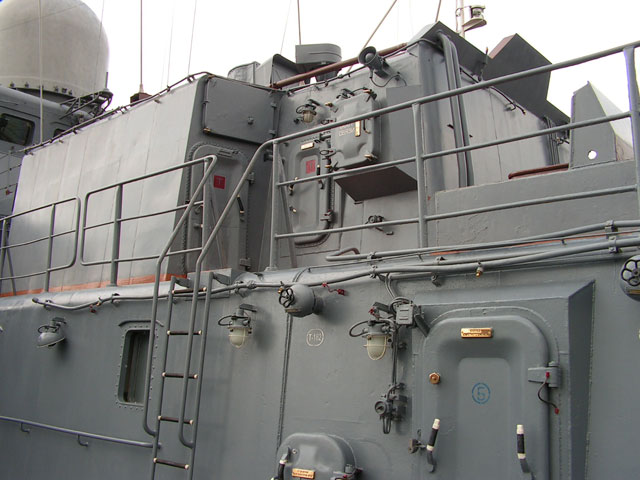

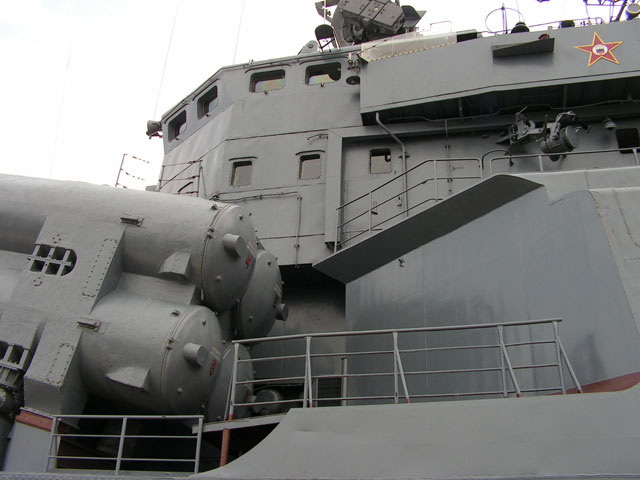

Vue de Babord avec quelques détails très intéressant...

Alors que vue de face on pourrais croire à une relative simplicité, quant on abord l'arrière du massif avant, la perception change...

Il y a énormément de détails, de tuyaux, de câbles tendus, bref, c'est très chargé !

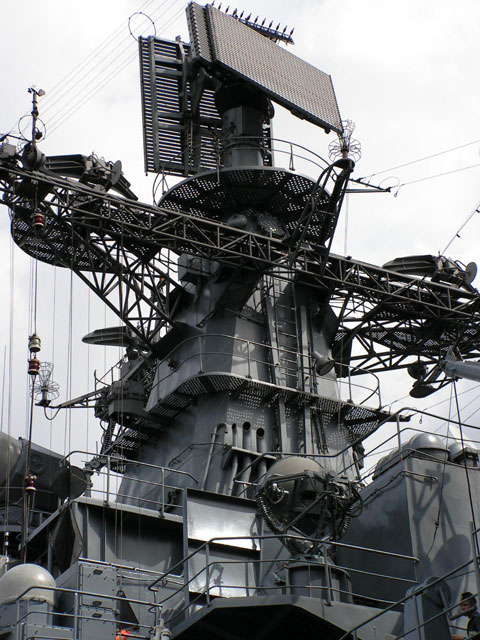

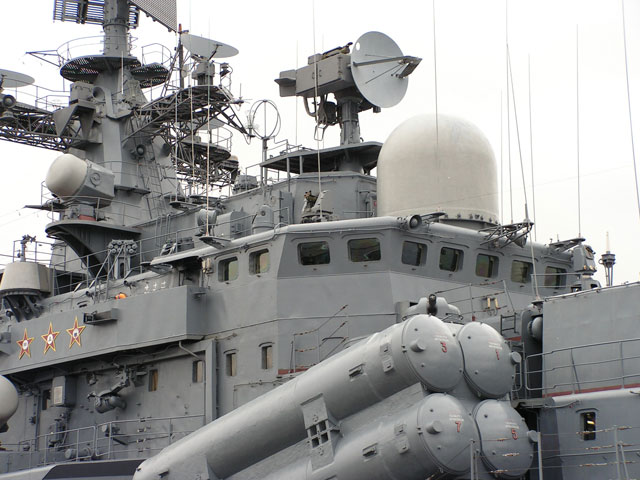

Vue de face de la superstructure supportant les antennes...

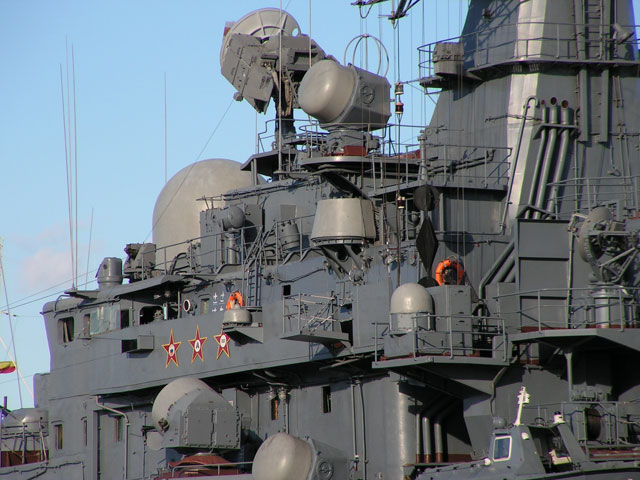

Vue de l'arrière de la même superstructure...

On a envie de dire "Doux Jésus, quel bordel !", on se rend bien compte de l'importance d'éléments présent sur cette partie de la superstructure...

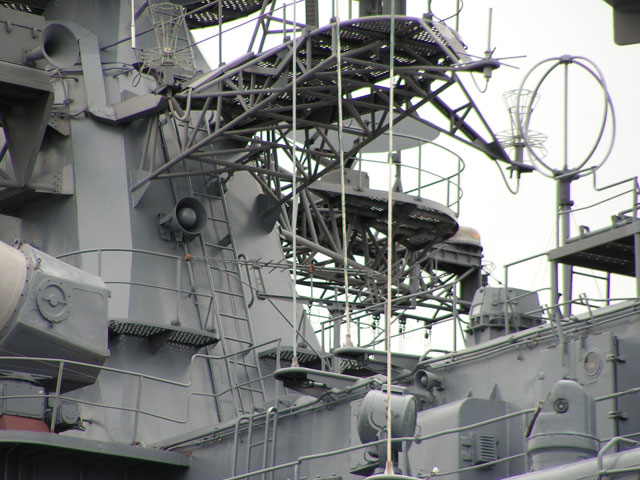

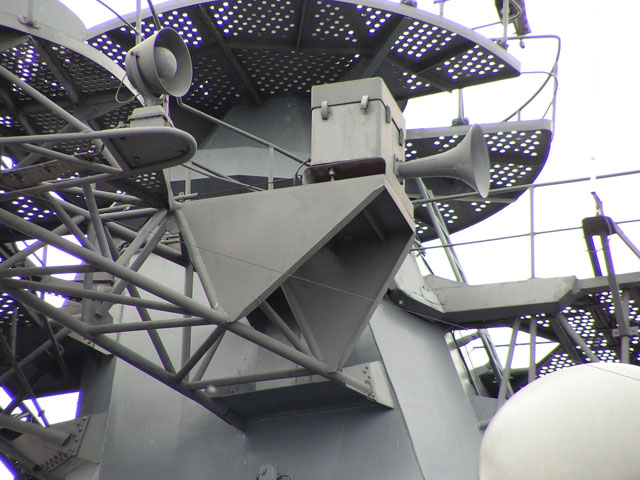

Une vue qui montre comment les potences sont attachées à la superstructure...

Voilà..

18/11/12 : début du travail sur la coque...

J'ai commencé à m'intéresser à la coque cette fois. Il y a quelques petites modifications à effectuer.

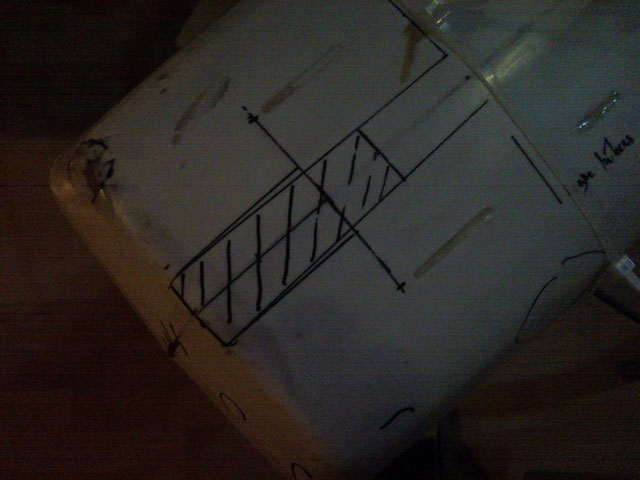

Tout d'abord, la coque est légèrement fausse (NDLR 2017 : LOL !) à l'endroit ou doit se trouver la dérive et le safran, la zone délimitée sera découpée et une pièce plane sera insérée; par ailleurs il y a pas mal de petites corrections sur la coque dû à des bulles dans le gelcoat ainsi que des repères gravés totalement faux et inutiles. Rien qui ne peux pas être corrigé avant le placement de la nouvelle pièce et des chaises de support des arbres d'hélices.

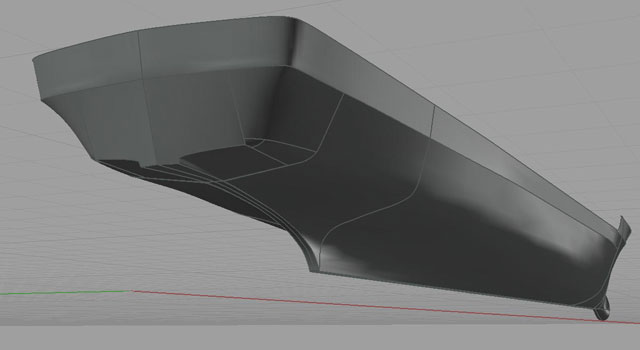

Cette image de synthèse trouvé sur un forum Russe, montre le profile correcte de de l'arrière. Les arrêtes doivent être vive, ce qui n'est hélas pas le cas sur la coque d'Arkmodel.

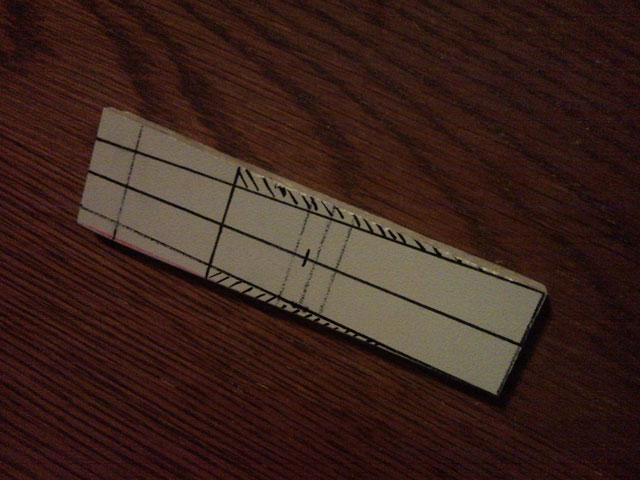

Voici la pièce brute avant façonnage...

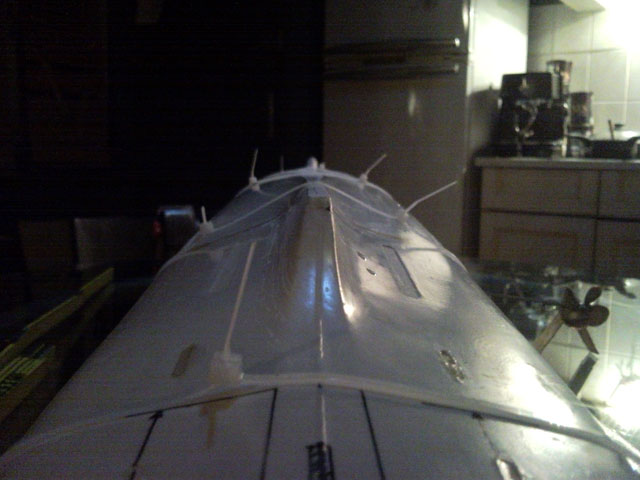

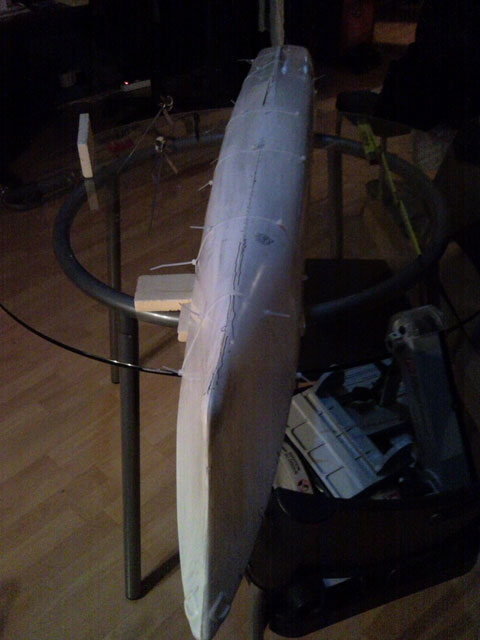

Vue sur la coque. Elle a été bridée pour la pose prochaine des couples....

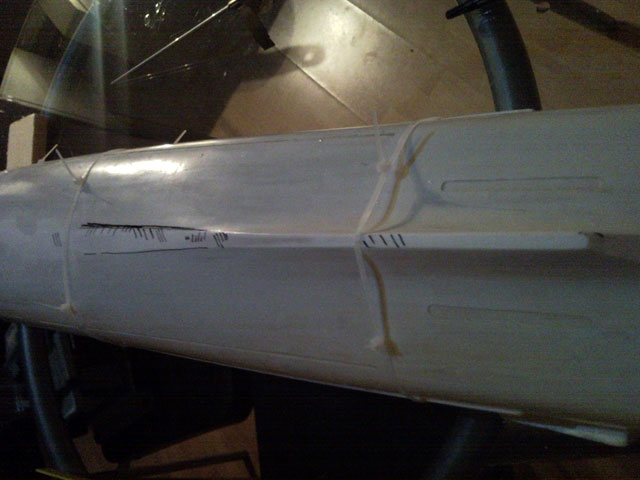

La jonction entre les deux demi coque présente un bourlet disgracieux que j'ai commencé à poncer...

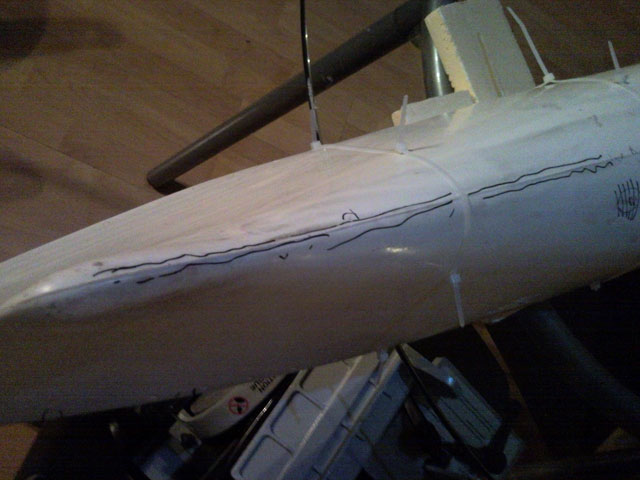

J'ai délimité les zones au marqueur simplement pour rendre ça plus visuel...

Là ou j'ai commencé, il y a encore des zones à améliorer...

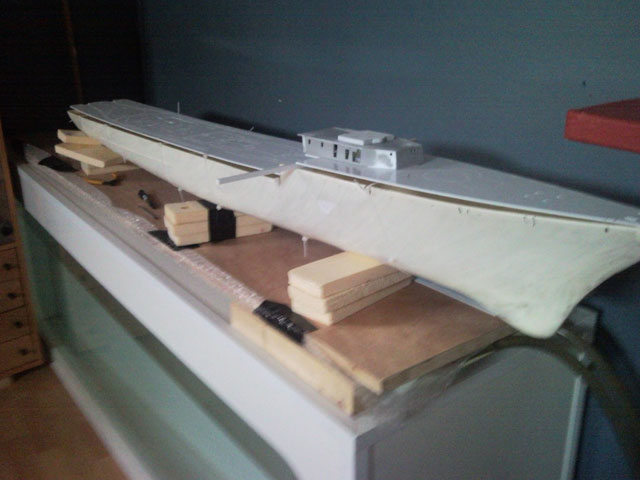

Petite mise en situation pour apprécier le volume...

Voilà pour aujourd'hui...
