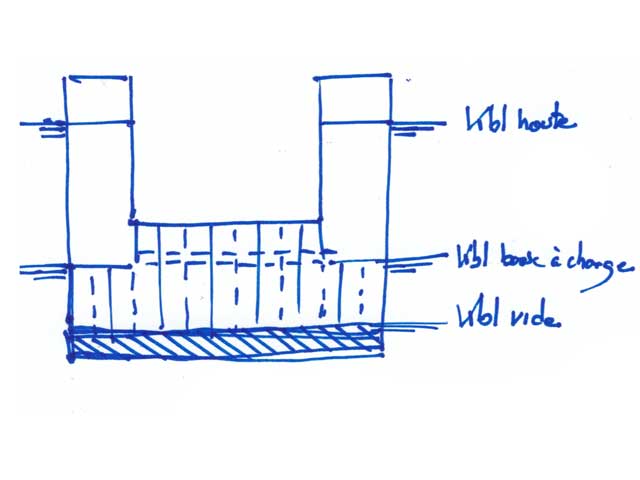

La charge utile, c'est à dire la masse maximales que le dock flottant devra supporter en charge est de 23kg. A cette contrainte, il faut que la ligne de flottaison du dock soit au moins à 1cm de la surface de l'eau (pour faciliter l'écoulement de l'eau emprisonné dans la forme de carène des sous-marin comme TK-17 par exemple).

Comme calculé précédemment, le volume au dessus de la ligne de flottaison est de 8.460 Litres. Le volume sous la ligne de flottaison du dock est le volume nécessaire pour amortir la masse de la charge utile (NDLR : Et la propre masse du dock...).

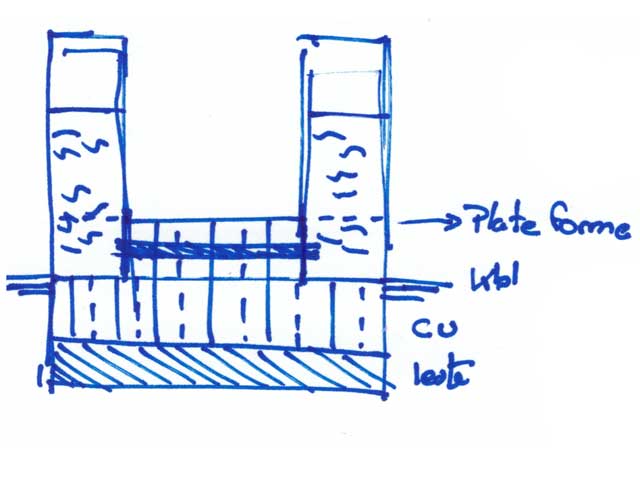

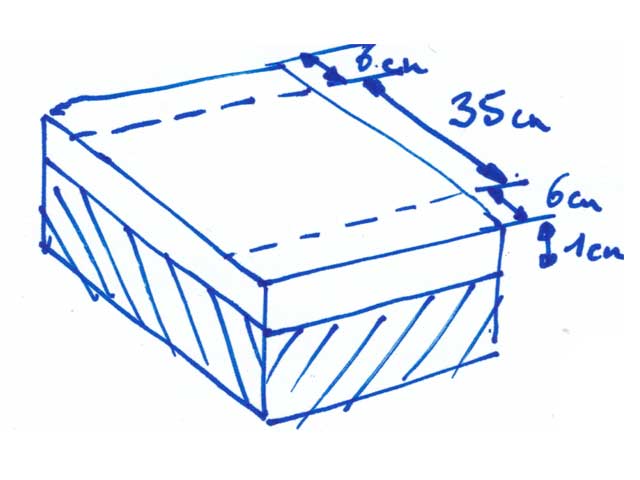

On remarque que j'ai sur le schéma dessiné deux emplacements de 6 cm de large, c'est là que va se trouver les ballasts et les flotteurs et accessoirement servir de cloisons à la structure du dock.

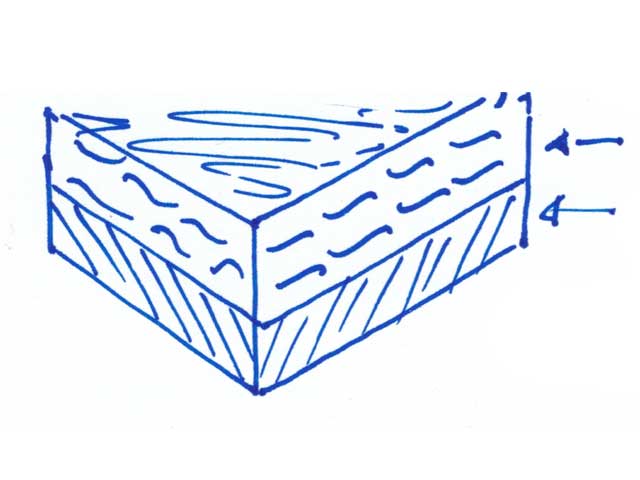

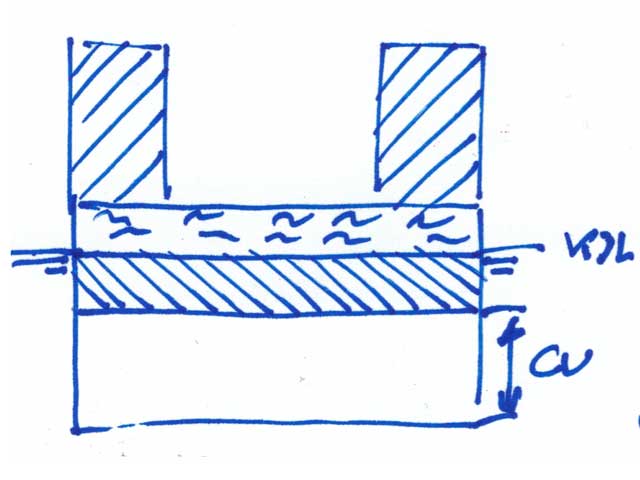

Pour faire plonger le dock, je vais donc devoir ballaster le volume au dessus de la ligne de flottaison. Ce volume va être légèrement supérieur au volume théorique à cause du poids et des volumes des "tours / cloison"
Par ailleurs, il faut que je calcul le volume nécessaire sous la ligne de flottaison avec une marge pour pouvoir y placer un lest d'équilibrage ainsi que divers choses nécessaire au fonctionnement du dock !

On va commencer par la compensation de la charge utile :

23000/8460≅ 2.72 cm

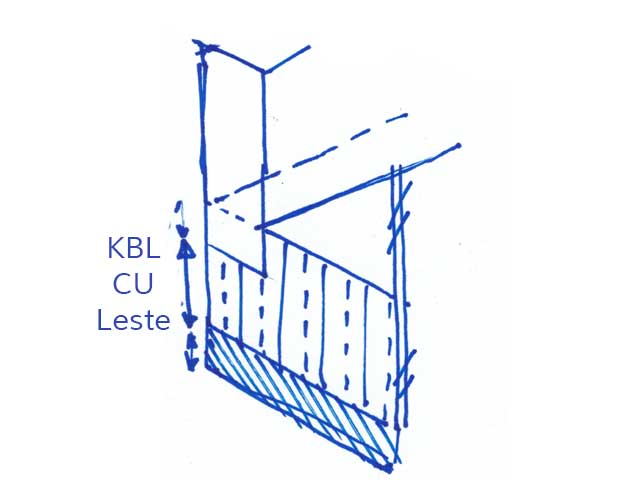

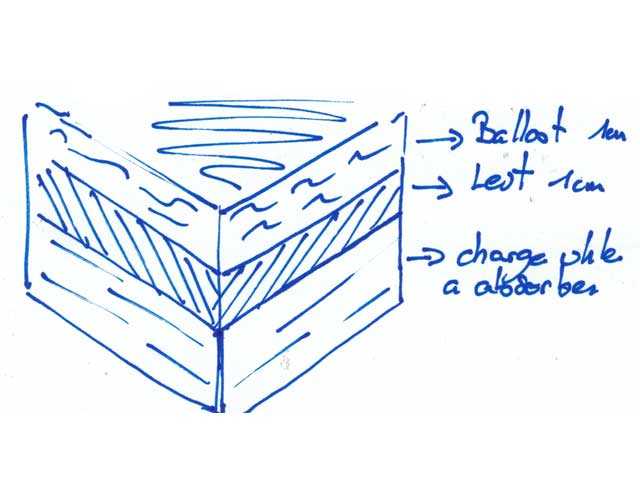

Donc comme indiqué sur le schéma précédent, on aura 1cm pour le ballast, 1cm pour le lest (poids structure + équipement) et 2.72cm pour absorber la charge utile !

Soit 4.72cm de hauteur pour la plateforme. C'est une valeur à la con, du coup je vais considérer 5 cm, ça va me laisser de la marge !

A suivre : Les deux tours...
