26/05/2017 : Carter Batteries...

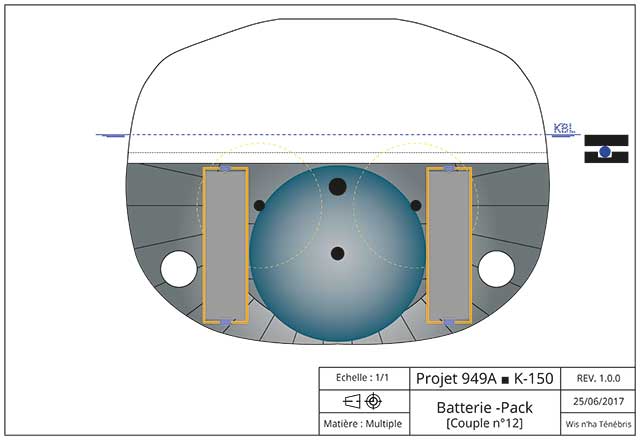

Comme j'en avait parlé dans le précédent poste, j'ai continué à m'intéresser aux carters qui vont accueillir les 18650. Pour ça il me fallait vérifier qu'elles et leurs carters allaient pouvoir être disposé sans problèmes...

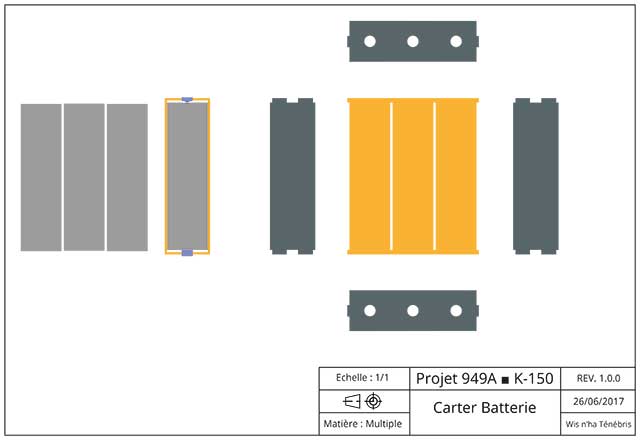

Effectivement, tout va bien, du coup je peux commencer à faire le plan du carter d'un ensemble de 3 "18650" 3000mAh !

Voilà, Assemblage simple en plasticard de 1mm.

27/06/2017 : Portes missiles...

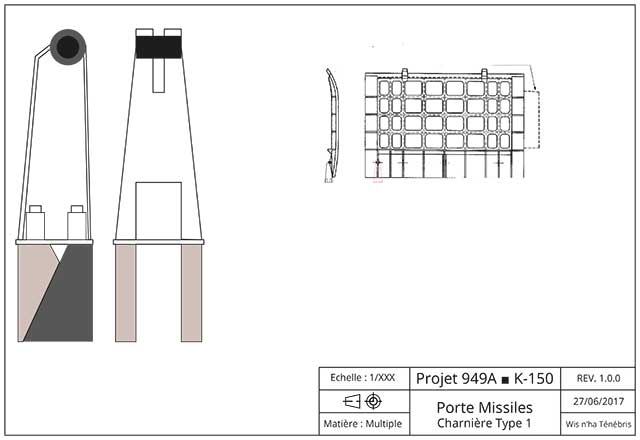

Les portes qui couvrent les missiles et les racks SM225-(A) sont des éléments important pour l'animation du modèle. Et bien évidemment, j'ai commencé à me pencher dessus et plus particulièrement sur les charnières. Il y en a 3 types. Le "Type 1" est une charnière basique qui supporte la majeur partie du poids de la porte. Elles se trouvent aux deux extrémités.

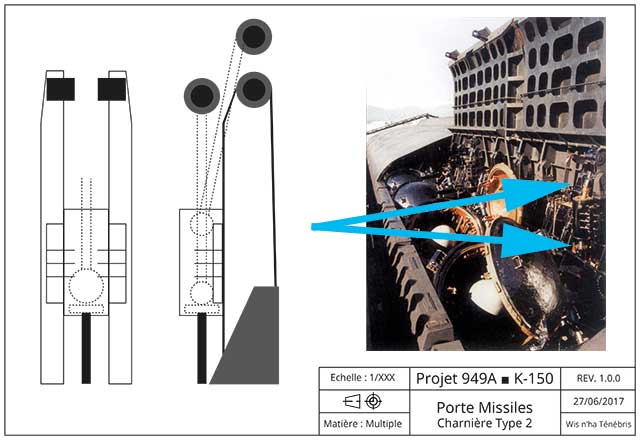

La charnière de "Type 2" est quant à elle chargée du mécanisme d'ouverture de la trappe par un dispositif assez dément. En fait, la charnière se voit dotée d'une sorte de piston de transfert qui permet de compenser le mouvement de rotation de la porte par rapport à la translation de l'actionneur. C'est à l'aide d'une liaison rotule qui possède une liberté supplémentaire que cette compensation s'effectue. Il me reste sur cette planche quelques ajustements à faire lors d'une prochaine révision mais le principal est là !

La Type 3 est une charnière légère (enfin plus légère que les deux autres), je ne l'ai pas encore dessinée !

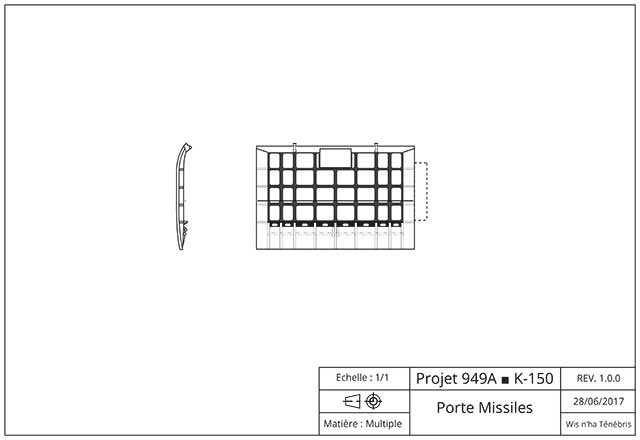

Ensuite je pourrais dessiner la porte une fois que j'aurais les bonnes dimension de celle-ci. Selon mes estimations elle fait 7m de long et 4.5 de large si on s'en tient à la logique des soviétiques de ne pas se prendre la tête avec des mesures bâtardes du genre "68.2" !

[Edit 28/07/17 : J'avais raison, les portes font bien 7m de large du coup je peux maintenant les dessiner ! ]
