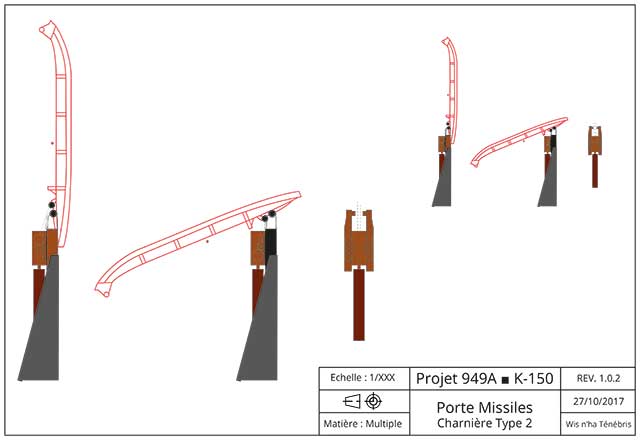

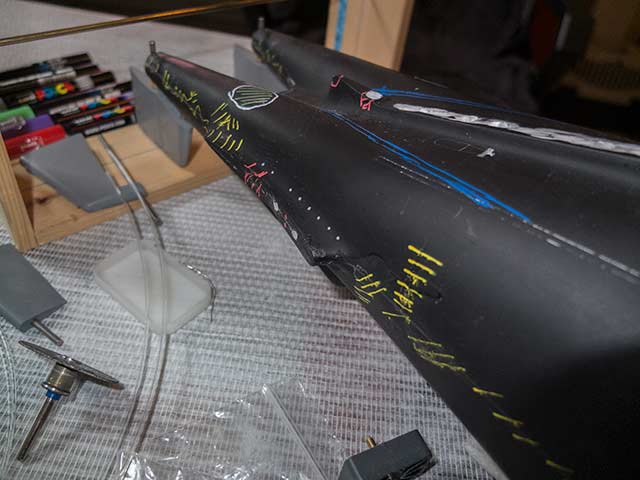

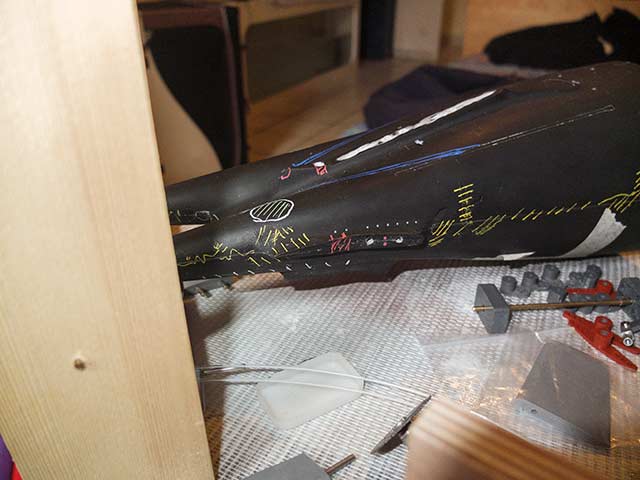

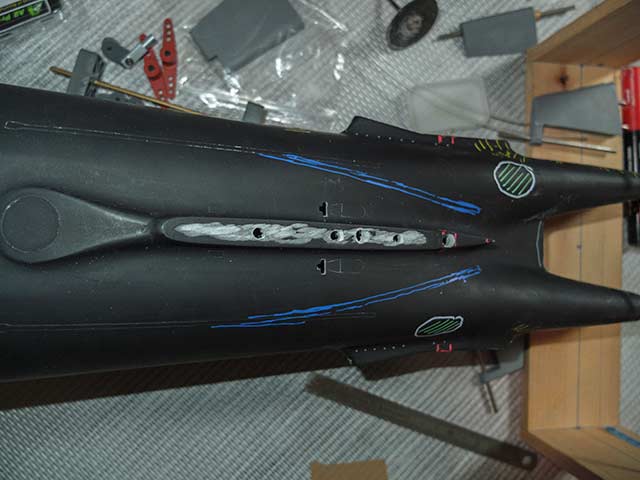

Je me penche à nouveau sur le mécanisme des portes missiles...



A ce stade, j'obtiens un mécanisme réaliste dans le dessin, mais c'est la réalisation qui va être ardu. Car cela ne se perçoit pas sur le dessin, mais les différentes pièces sont vraiment petite et du coup fatalement certains détails ne pourront pas apparaître.

Il reste donc la question de mise en oeuvre, mais bon, pour le moment, je dois finir le dessin du mur incliné, mais avant j'ai une petite modification à faire sur les potences de structure...
En effet, je devais créer une mortaise sur les flancs incliné pour que le mur puisse s'emboiter dans chaque potences. Les potences servant de couples structurelles. C'est important pour faciliter le montage mais aussi la rigidité du montage.

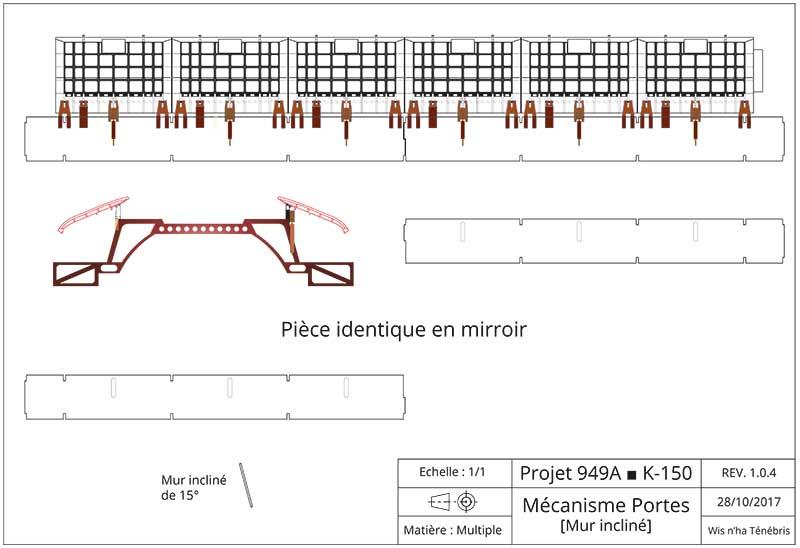

Maintenant, le travail sur le mur incliné. On est encore au stade du Work In Progress, il va encore y avoir des modifications sur cette planche notamment alléger structurellement le volume des pièces en procédant à des poches non traversantes car ces pièce se trouvent au dessus de la ligne de flottaison. On voit les encoches ou vont s'enficher les 9 potences.


Si le nombre de potences est important, c'est parce que la structure mesure une cinquantaine de cm de long, par conséquent il faut un assemblage rigide. Il est à noté qu'une des potences, celle qui se trouve vers la proue sera sans doute modifié à cause du mécanisme d'ouverture des trappes des barres de plongée avant. Il en ira sans doute de même pour celle à la proue car il y a à cette endroit là le mécanisme de la bouée de communication...

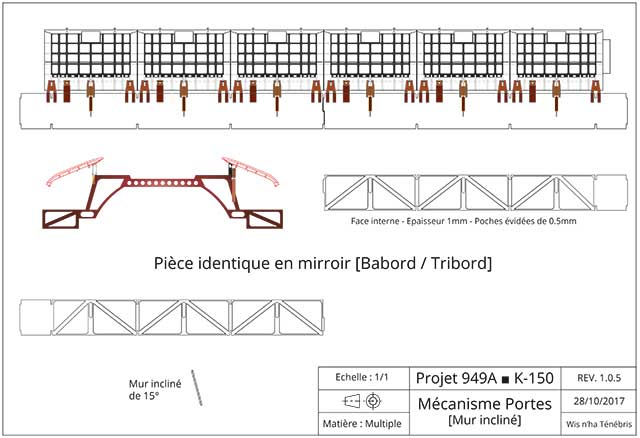

Avec les poches non traversante, on économise du volume sur le ballast...
