23/11/17 : Bouée... suite...

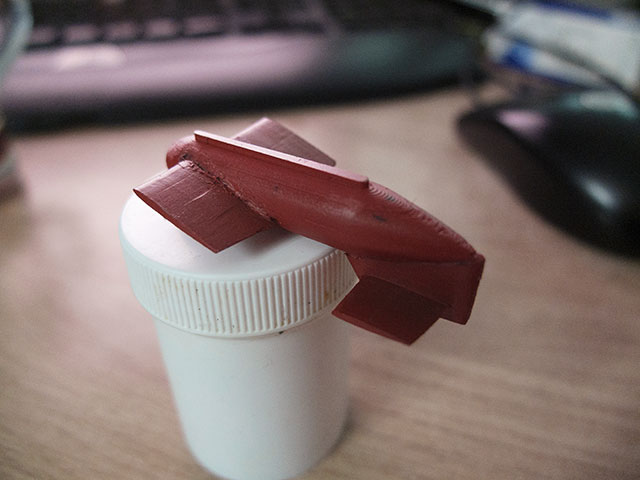

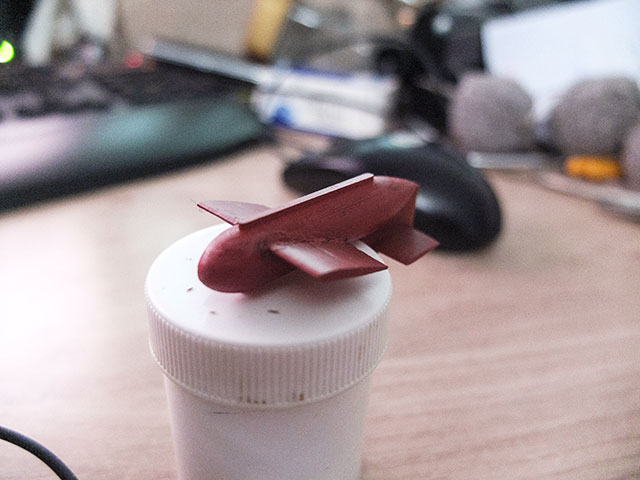

Je continue le travail sur la bouée avec l'assemblage du plan de dérive inférieur...

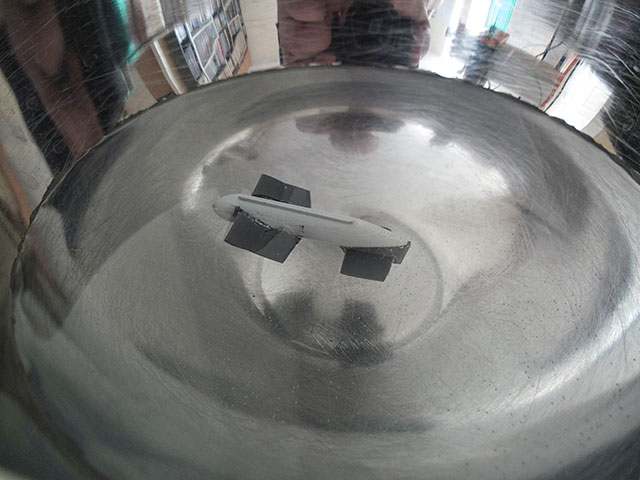

Je suis content du résultant à ce stade et il est temps de vérifier que la bouée flotte...

Elle flotte !

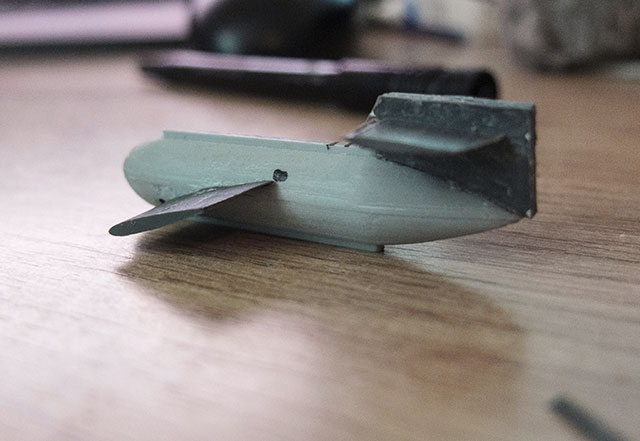

J'ai passé un coup d'apprêt afin de mieux voir les modifications à faire pour en améliorer la surface et le rendu



Je suis assez satisfait du rendu et très content que la bouée se comporte bien !



24/11/17 : Potence Type B

Suite du travail sur les potences qui servent à supporter le mécanisme de la bouée, les cinématiques des portes missiles et la cinématique des aériens. Les potences de type B, au nombre de 2, servent pour le mécanisme d'ouverture des portes du compartiment de la bouée et pour élever son chariot de support.

J'ai procédé à des modifications, la première version usinée (Rev1.1.1) comportait des choses que ne me satisfaisaient pas, j'ai donc revue le dessin pour les usiner. La Rev1.2.1 prend mieux en compte les contraintes d'usinage en conservant ses caractéristiques.

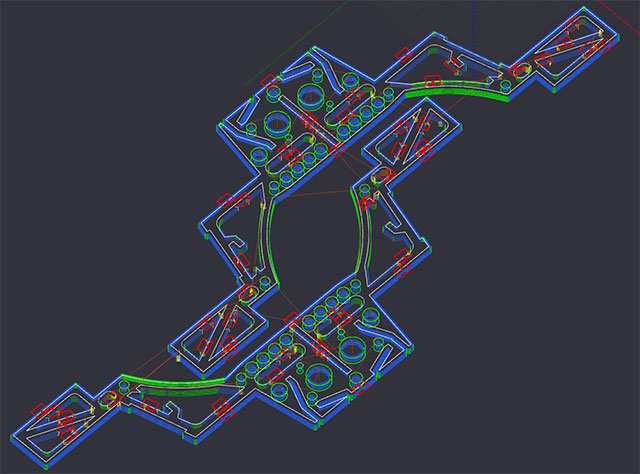

J'ai donc décidé de lancer l'usinage deux couples dont j'ai besoin simultanément. C'est un pari risqué, mais vu que je n'ai pas eu de soucis de réglage avec la CNC dernièrement depuis que j'ai revue la mise à la masse de la machine, j'ai parié que ça allait marcher !

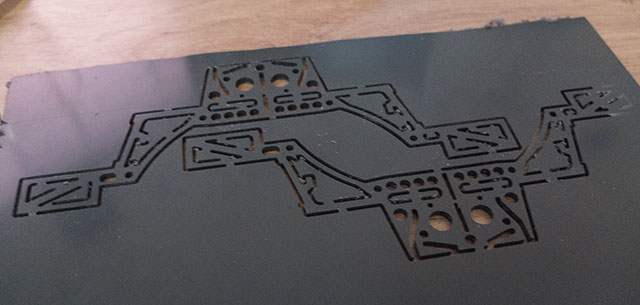

Pas de soucis lors de l'usinage !

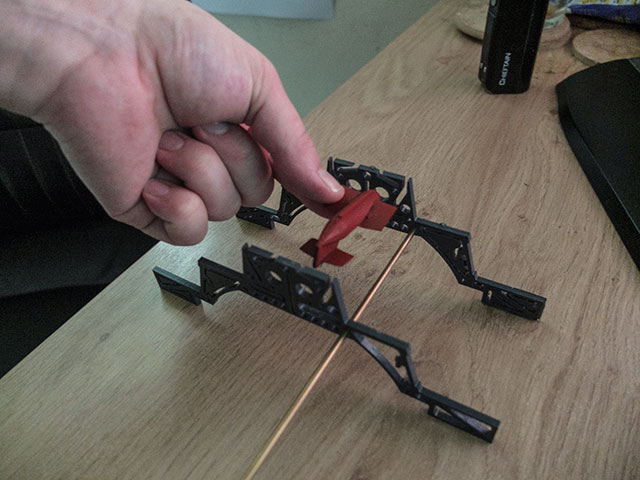

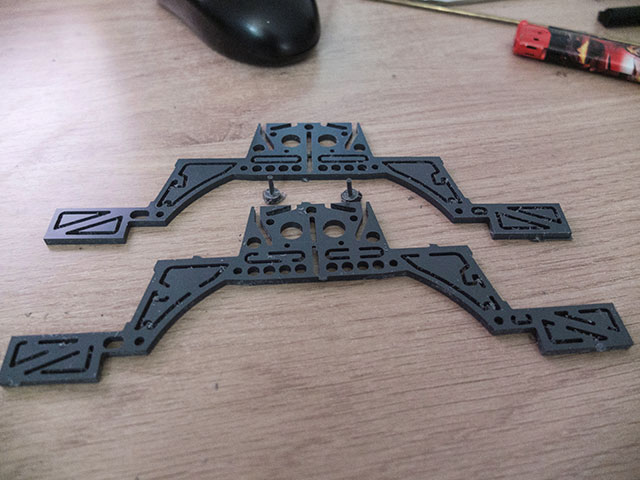

Il reste à enlever les parties non désirées, et les deux pièces pourront être utilisés dans le montage à venir !

J'en ai profité pour usiner les deux taquets de commande qui translatent dans la gorge centrale...

Le prochain travail concernera la potence de type A qui elle aussi est prête à être usinée...
