28/11/17 : Quand il faut parfois repenser un peu...

Même si je suis arrivé à un résultat pas trop dégueux avec la fosse ou doit être logé le compresseur, je ne suis pas satisfait. Et ce, pour plusieurs raisons, d'une part parce que le compresseurs vibre et que je crains que les collages cèdent et d'autre part parce que l'assemblage est trop complexe rendant les collages laborieux en vue d'obtenir une étanchéité parfaite.

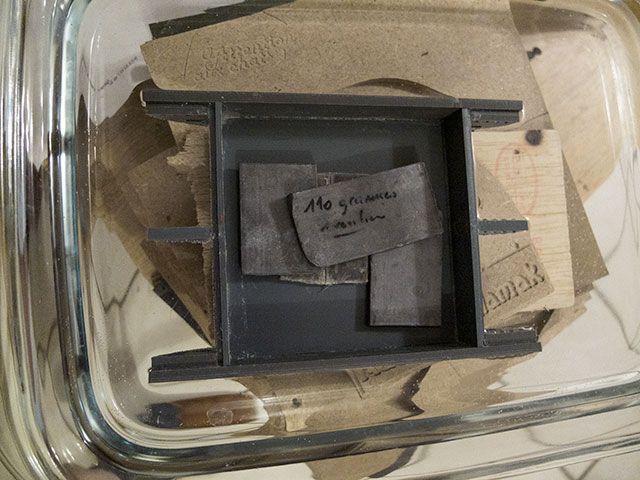

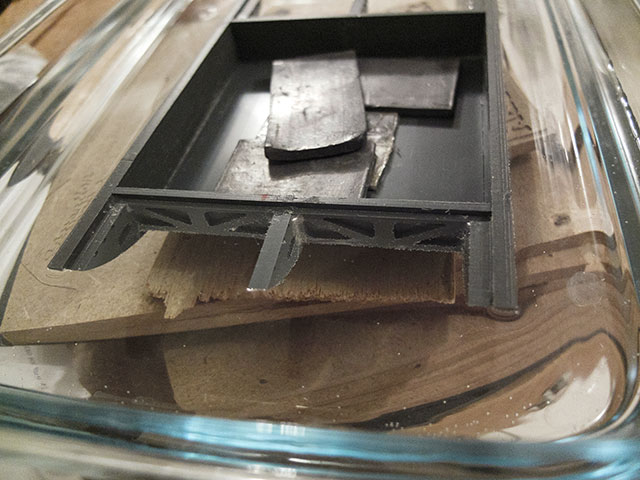

Bon, La version 1 a été testé dans un plat rempli d'eau toute l'après-midi, c'est étanche...

Pas le choix si je veux simplifier le montage, il faut retourner sur la table à dessin avec une fosse V2 !

Les collages ne se feront plus "à chant" mais avec un système de nervurage sur les parois. Pour ce faire, j'utilise du PVC de 10mm qui servira pour le sol de la fosse. qui sera évidé par une poche afin d'en réduire l'épaisseur, ce qui restera sera la base des murs-entretoises. Avec une plus grande surface de collage, le montage sera plus facile !



Finalement je garde le couple intermédiaire qui va maintenir les murs non plus par un tenon dans une mortaise mais simplement un collage dans une rainure non traversante pratiquée dans les murs et dans le sol. Rainure présente uniquement sur les côtés,le sol sera simplement collé "à chant" dessus.

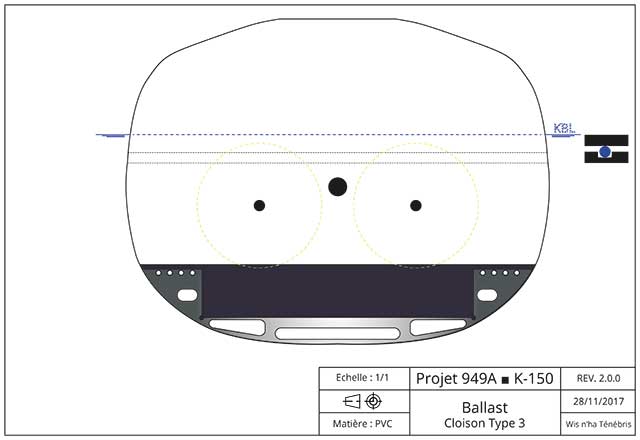

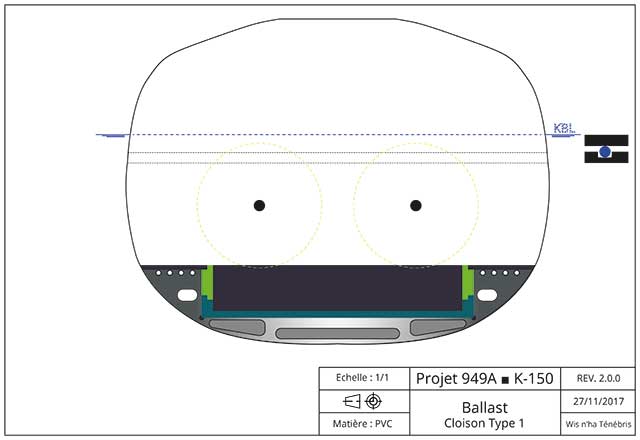

La cloison qui ferme la fosse est quasi identique à la première cloison si ce n'est les 3 ouvertures pour laisser libre le passage de l'eau avec le reste du ballast B. Noter les perçages qui permettent de dégager les angles afin de ne pas galérer pour insérer le sol de la fosse...

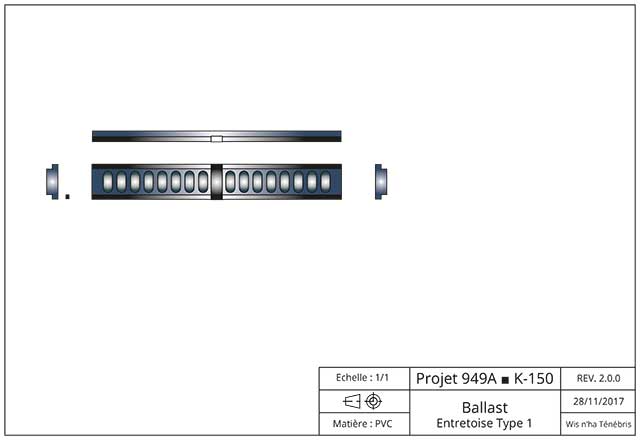

Les murs ayant changés de dimensions, j'ai décidé d'en changer aussi le dessin. Les poches en forme de capsule sont creusées sur 3.8mm de profondeur ! Noter aussi la rainure ou va s'insérer la cloison de Type 2 !

Il me reste à dessiner le sol de la fosse avec l'ajout de quelques subtilité afin d'une part de rendre la pièce plus solide mais aussi préparer le reste des éléments qui doivent prendre place dans la fosse (la bâche d'égalisation), j'aurais l'occasion d'en reparler.

Toutes ces pièces vont devoir être usinée mais je pense que j'ai réglé une bonne partie de mes problèmes !

A noter que la partie supérieur des ballasts (le toit) sera en PVC transparent !

29/11/17 : Fosse V2, tests et ajustements...

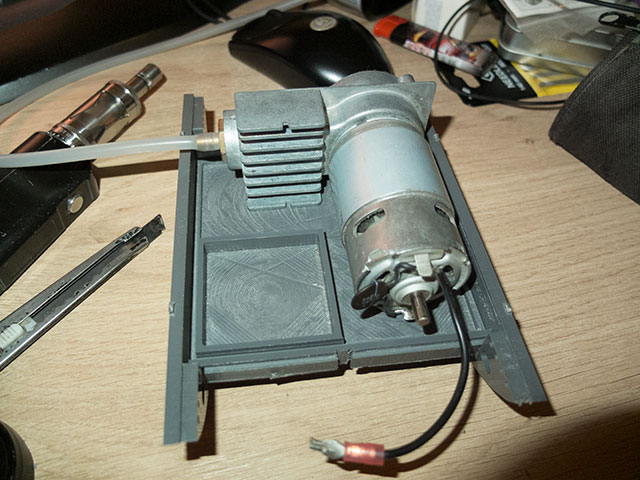

Déjà pour commencer, j'ai travaillé un peu sur la Fosse 2.0...

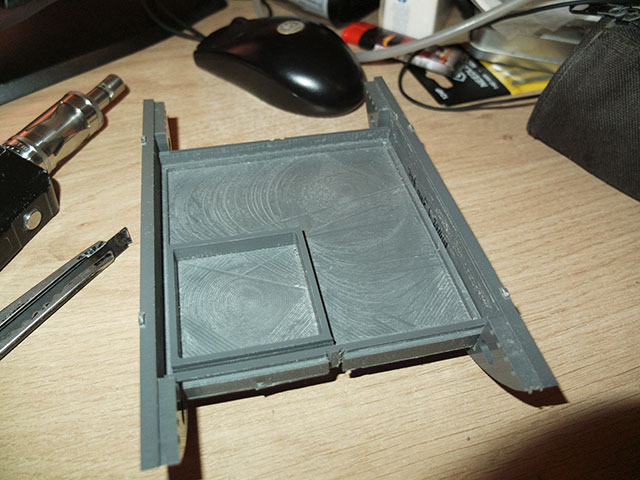

Bon... Le prototype fait un peu à l'arrache, il y a des erreurs de hauteurs de certains éléments, des inversions, bref...


Et pour finir rapidement, j'ai fais des passes de bourrins à une vitesse de cinglé donc l'état de surface est dégueux...


Mais... mais mis à part l'aspect un peu brute et les deux erreurs que j'ai fait en générant le G-code, je suis content. C'est presque ce que j'avais imaginé pour le sol de la fosse !

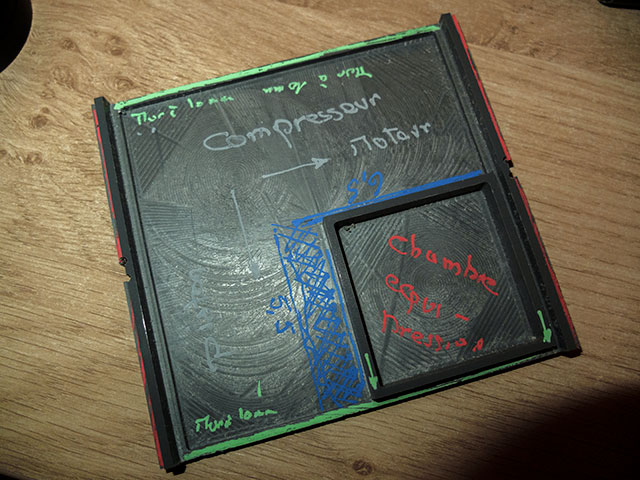

Avec quelques corrections listées ici, je vais pouvoir refaire un G-Code propre. Les arrêtes en rouge devraient être à l'intérieur, les murs en vert ne devaient pas être à 5mm mais à 10mm et la chambre peut être agrandie à 65mm par 55 mm et évidemment beaucoup moins rapide l'usinage à 1000mm/min c'est.... TROP ! ! !  Trois fois rien

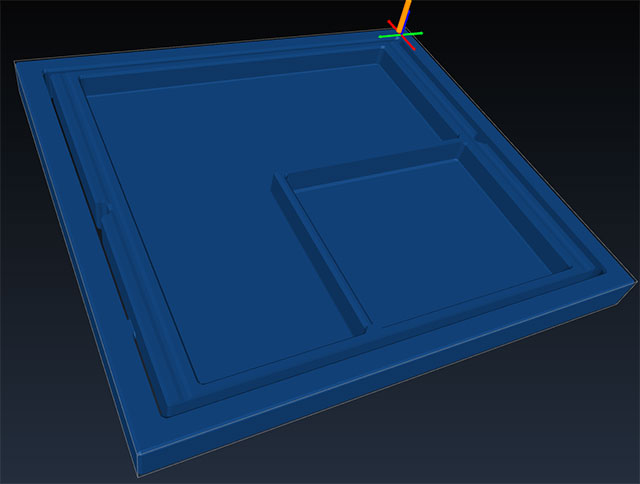

J'ai procédé à la simulation de la fosse V2 corrigée. La pièce a été simplifiée et les collages seront beaucoup moins chiant à faire.

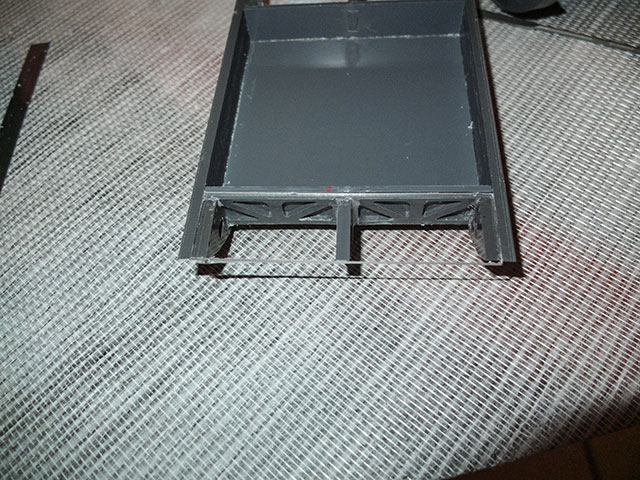

J'ai sorti la version V1 de son bac de test, elle est resté depuis hier midi, pas de fuites. Je vais quand même travailler dessus en nettoyant les surfaces, ajouter deux petites pièces de renfort, passer un coup d'apprêt dessus
et refaire des tests.

Pourquoi garder la V1 ? Bah parce fondamentalement la pièce fonctionne et même si la V2 apporte une fonction supplémentaire, elle pourra éventuellement prendre place dans l'autre Oscar dont je vais avoir la tâche ardue de restaurer !



Avec les deux plafonds transparent, le résultat va être sympa ! Bon avec de belles finitions hein ? parce que là c'est quand même pas très jojo toutes ces traces de colles !
