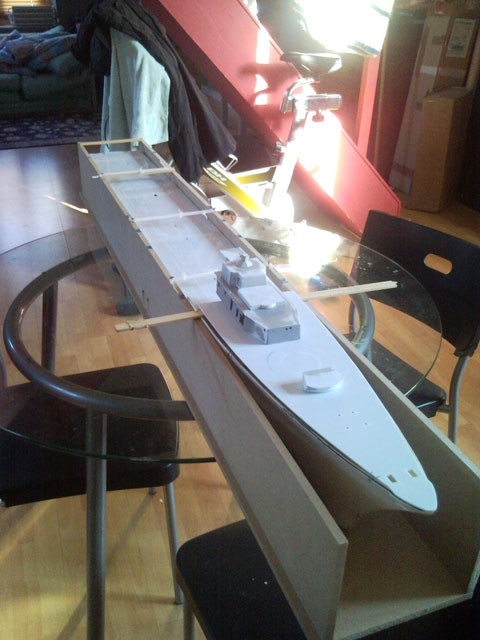

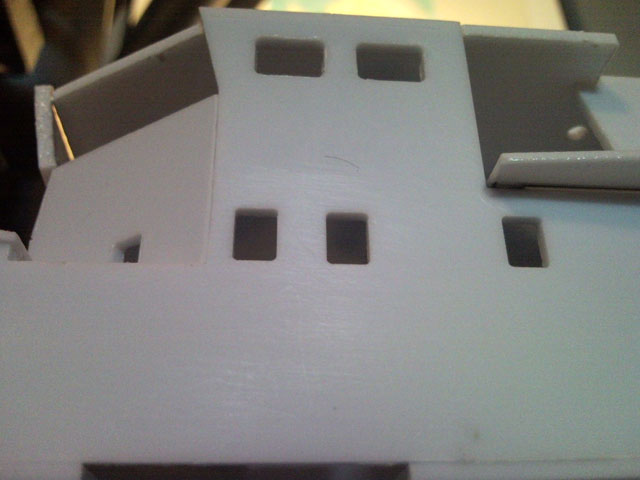

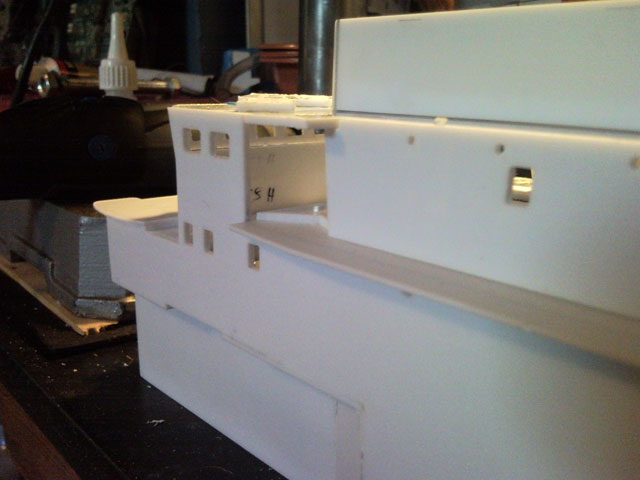

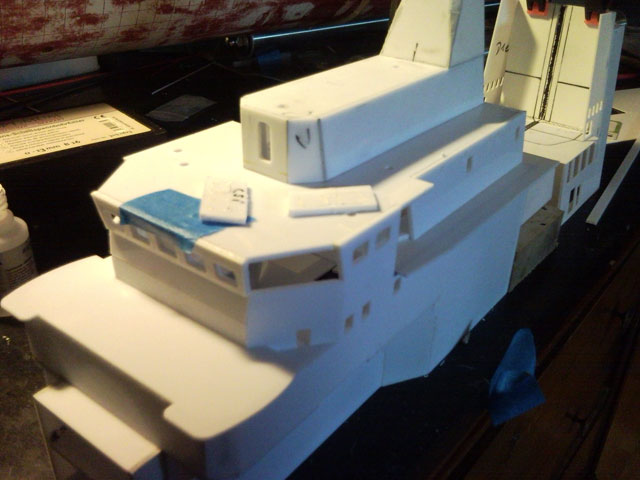

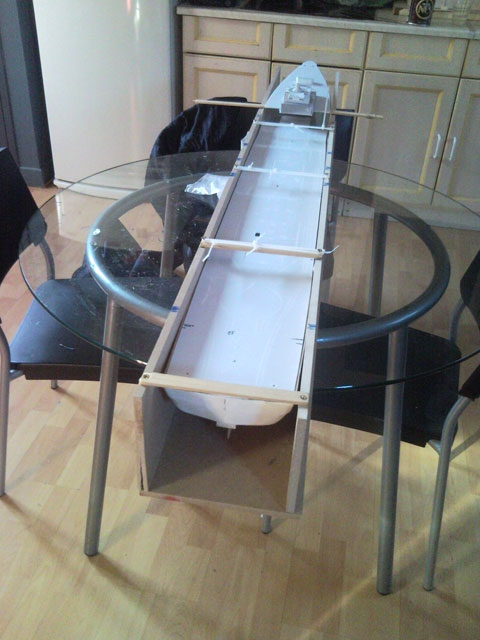

En attendant mes fournitures commandée chez Polydis, j'ai continuer le travail sur la superstructure de la passerelle de commandement.
Si il reste encore des pièces à placer et coller c'est parce que je suis entrain d'étudier la configuration de l'aménagement interne qui sera visible par les fenêtres et le placement d'une des caméras pour le FPV !

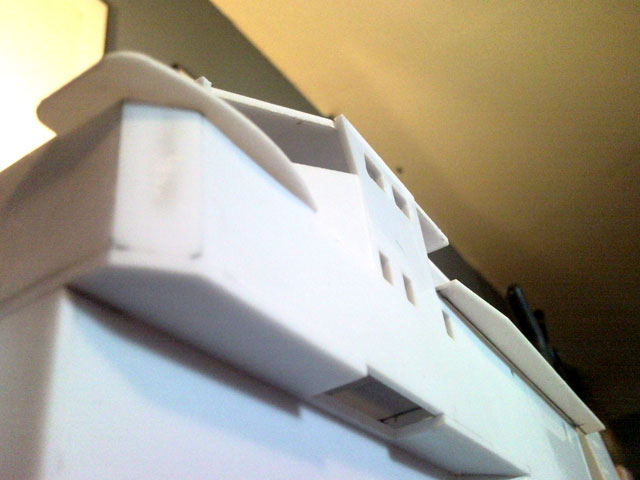

J'ai pas mal de volume ouvert, on voit qu'il manque deux parois qui correspondent à la porte d'accès au poste de commandement, et je vais devoir réfléchir aussi à l'éclairage...
Encore un gros travail de finition sur les arrêtes et ensuite un détaillage important suivra...
Cette partie de la super structure est assez rigide, j'ai donc pas vraiment besoin de mettre des renforts, ce n'est pas le cas d'autre partie comme celle de la cheminée qui est en ABS de 1mm d'épaisseur...

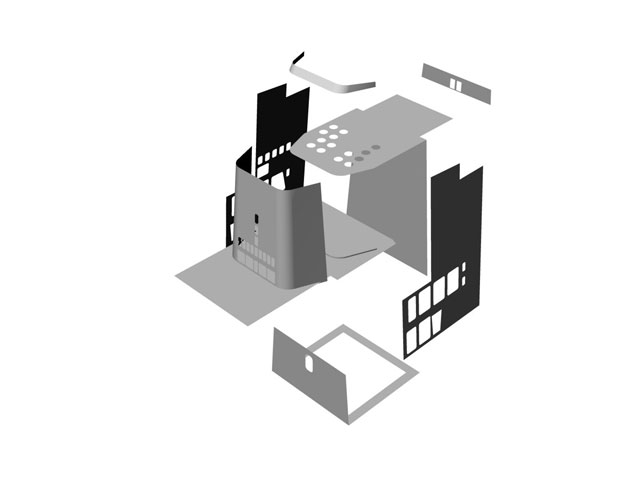

Justement, parlons un peu de la cheminée, voici le plan d'assemblage donnée dans la notice d'Arkmodel. En plus d'être totalement pas précis (bonjour la pièce à mettre en forme pour les partie courbe), il s'avère que l'installation décrite est... fausse !

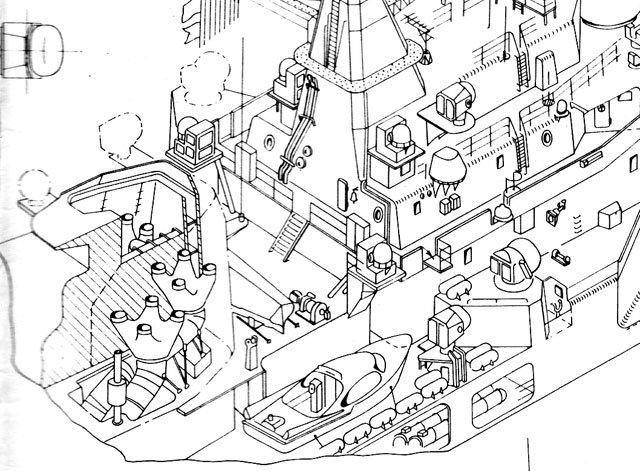

Voyons ce que décrit un plan que j'ai en ma possession est qui est un peu plus précis... déjà on constate que ce n'est pas la même configuration. La cheminée est sectionnée en deux par un muret et chaque chaudière dispose d'une buse d'échappement formée par 4 conduits.

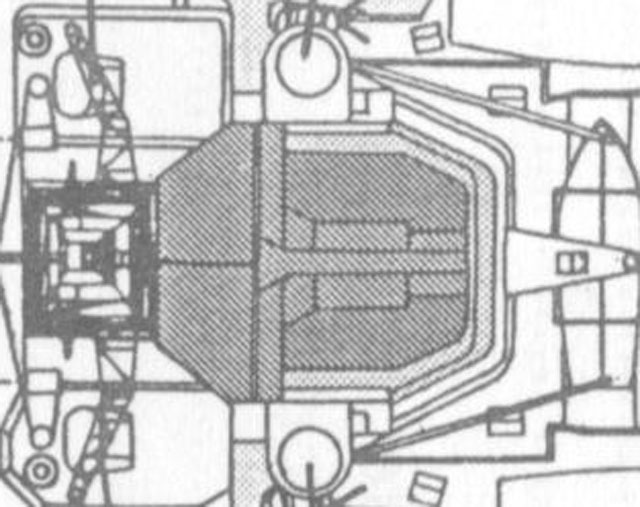

Maintenant, regardons le plan officiel vu de dessus. On remarque dans l'intérieur de la cheminée une configuration encore un peu différente...

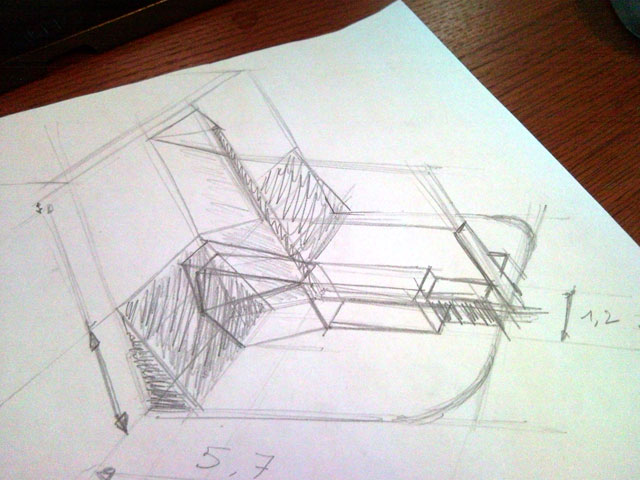

Si on isole les 8 sorties des chaudières (qui sont de toute façon présentent), on peu maintenant interpréter en faisant un petit croquis en axonométrie. Globalement, on peu s'attendre à ça...

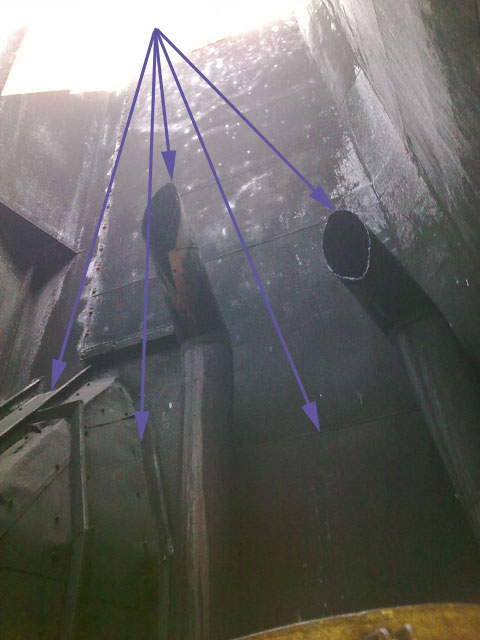

On compare avec une photo qui montre partiellement l'intérieur d'une des deux parties de la cheminée...

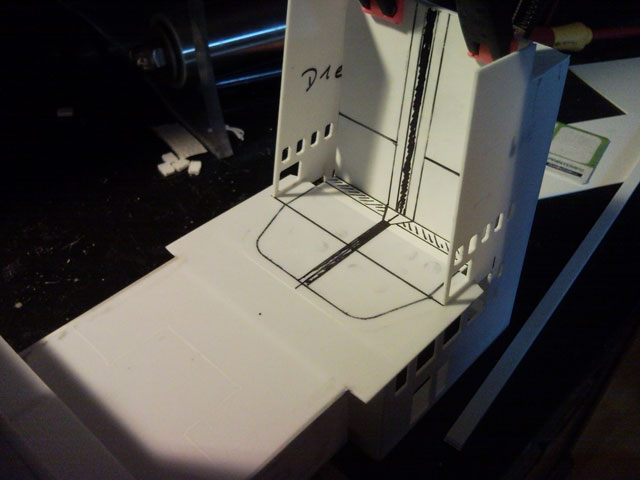

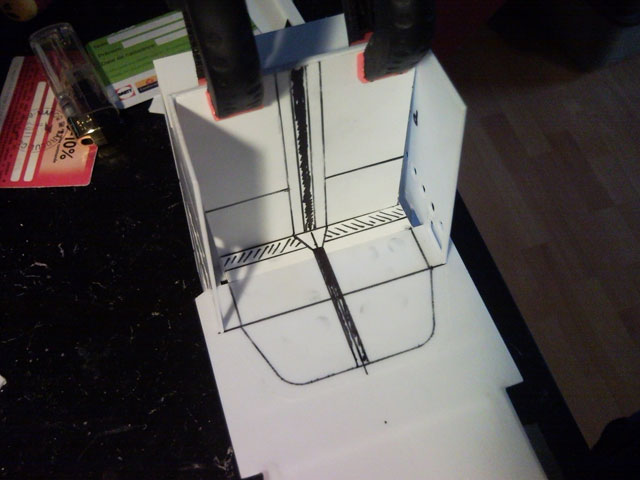

Et on commence joyeusement les modifications. Tout d'abord la mise en place d'une cloison sur laquelle est tracé des repères qui seront utiles ultérieurement.
L'ensemble du dispositif fumigène se trouvera en dessous de toute cette partie que je détail. La dimension du puits de la cheminé étant conséquent (environ 5,5 x 6,5 cm), le détaillage de l'intérieur du puits est important car visuellement perceptible...
A suivre...
