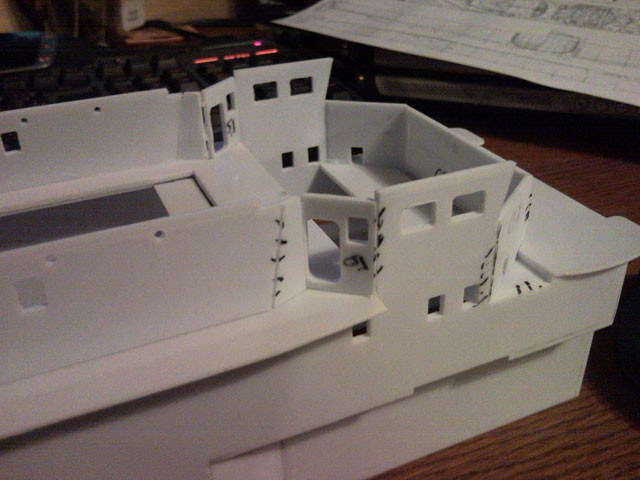

Il me restait des cloisons à poser sur le bloc n°2, maintenant il ne reste à poser que les fenêtres inclinée...
Il y a beaucoup de corrections à faire au Sinto. Je vais pouvoir commencer l'aménagement intérieur et prévoir les emplacements de tout les composants pour le fpv...

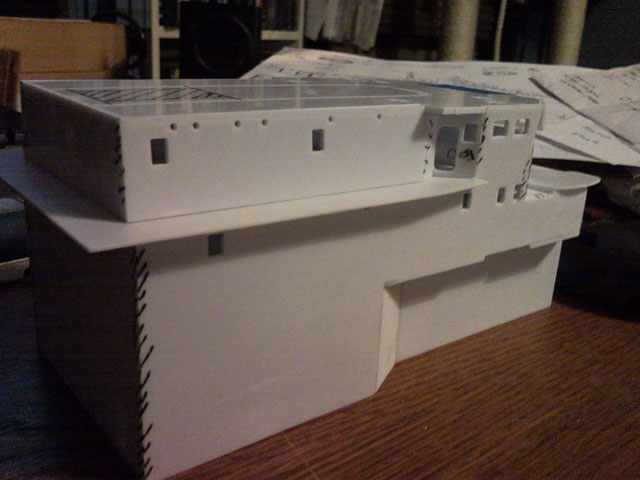

Le toit du bloc n°2 est simplement disposé, j'ai des modifications à faire sur cette pièce...

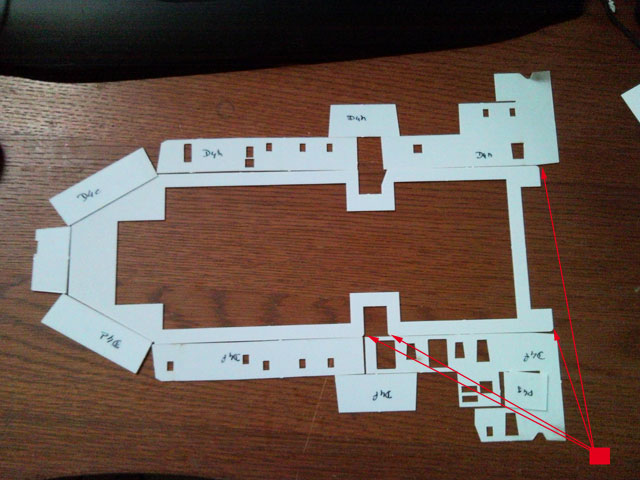

Voici la partie la plus chiante du bloc n°4, les endroits indiqués par les flèches rouges sont les endroit ou les pièces doivent être thermoformée, je verrais ça plus tard !

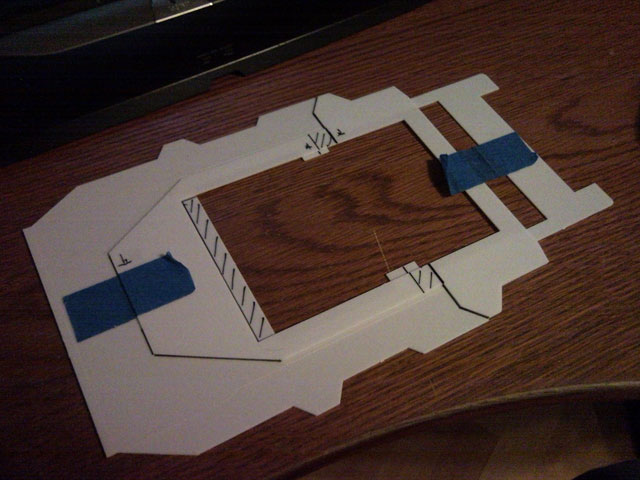

L'étage supérieur du bloc n°4 est plus simple mais nécessite des corrections. Sur le plafond du premier étage est collée une autre pièce qui sert de guide pour disposer les murs du deuxième étage. Les zones hachurées seront supprimer pour pouvoir effectuer les modifications...

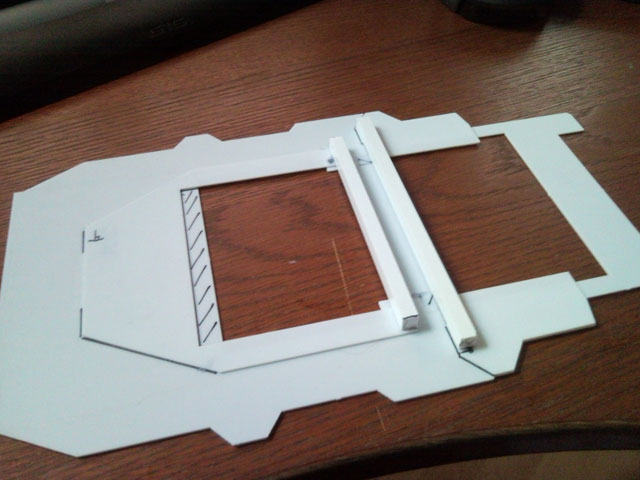

Deux poutres de 6.3mm ont été placées pour assurer la rigidité transversale. En effet, l'ABS de 1mm d'épaisseur à tendance à flécher ce qui pose des problèmes pour la rigidité de l'assemblage et la durée dans le temps de l'assemblage. Je crains les déformations possibles. Pour prévenir cela, je compte mettre en place une série de poutres qui vont rigidifier la structure. J'ai cependant bien conscience que cela augmente la masse des structures, je fais donc attention au placement de ces renforts pour maximiser leur efficacité en limitant leur nombre...

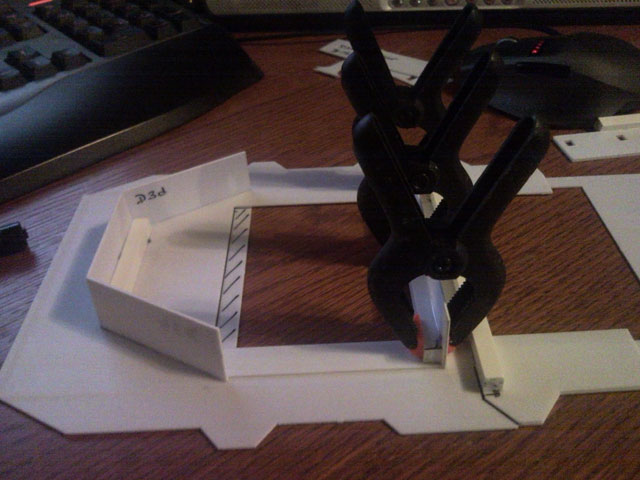

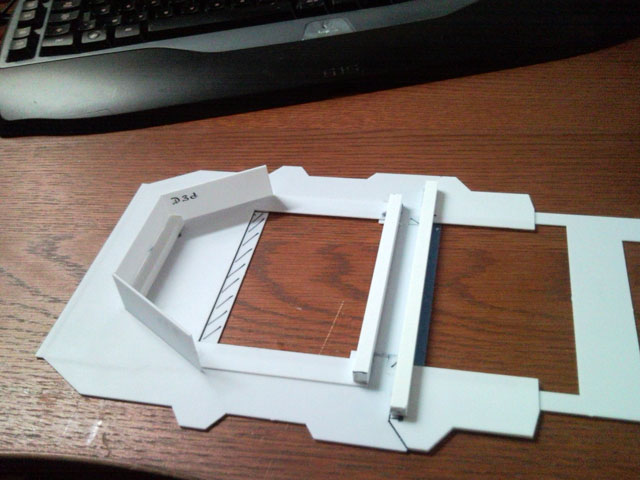

J'ai commencé ensuite à placer les cloisons; elles sont contrairement aux autres blocs de 1mm d'épaisseur à par deux cloisons sur le bloc n°4, Arkmodel à cherché l'économie en rentabilisant l'espace de ses plaques de 1mm ce qui est assez moyen pour les qualités structurelles de l'assemblage du bloc n°4...


J'ai rajouté la première cloison qui n'existe pas sur le kit original au niveau du couloir...

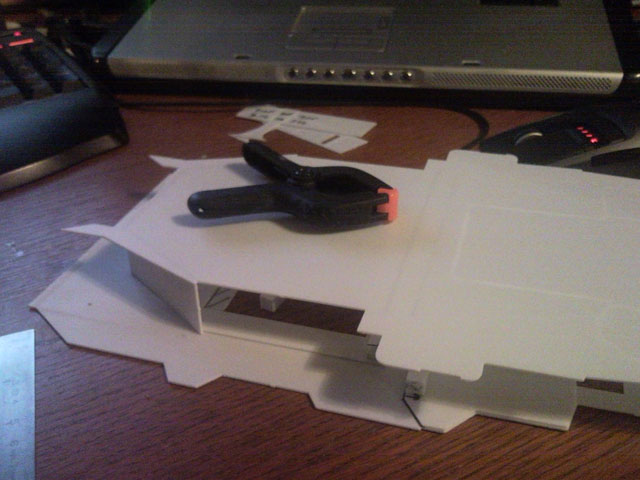

Sans procédé à un collage j'ai placé le plafond, qui sert aussi de sol pour la piste d'atterrissage de l'hélicoptère...

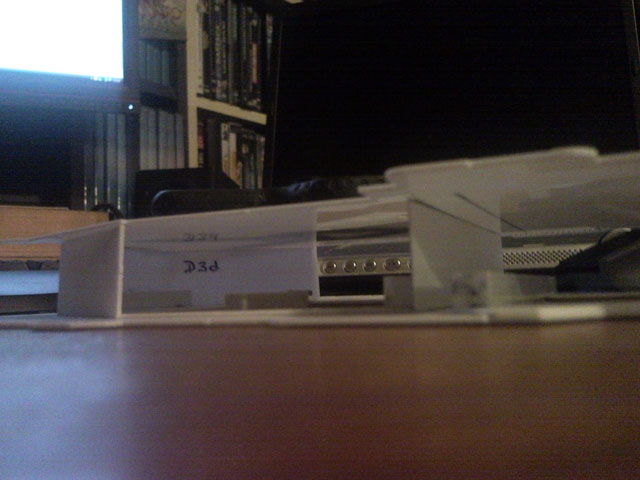

Comme je le craignais, la pièce qui constitue le plafond/sol flèche aussi, je vais devoir la renforcer avec deux poutres longitudinales...

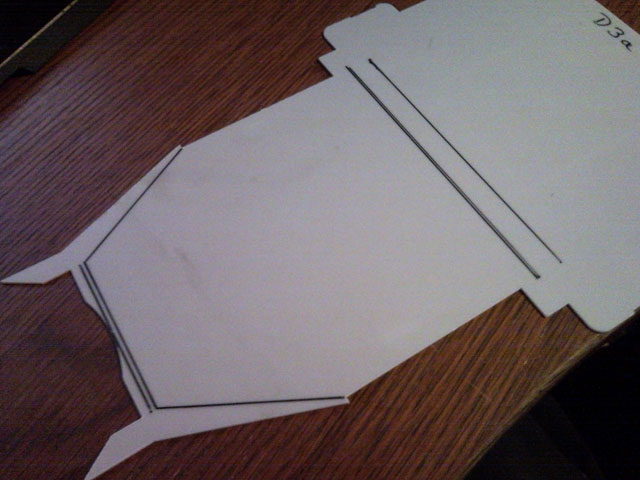

Cette pièce aurait méritée d'être en 2mm d'épaisseur pour lui conférer une rigidité plus grande. J'ai donc tracé des lignes qui délimitent la surface interne qui pourra recevoir des poutres de rigidifications...


La façon dont Arkmodel à prévu l'assemblage du bloc n°4 est totalement merdique; c'est vrai que lorsqu'on regarde le plan cette partie n'est pas facile mais quand même le chevauchement des pièces à thermoformées sur plusieurs niveaux et les différences d'épaisseurs qui relève plus de l'économie de matière que de l'intérêt structurel rend l'assemblage de cette partie pénible. Les pièces à thermoformer me cause un réel soucis !

Pour facilité la compréhension, voici l'élévation du bâtiment. J'ai mis des couleurs pour différencier les blocs, le bloc vert n'existe pas dans le kit d'Arkmodel, je l'ai volontairement séparé car c'est le seul qui sera solidaire de façon définitive du pont c'est pour celà que je l'appel Bloc n°2.5. L'intégralité des composant du FPV seront dans le bloc n°2 (violet), le bloc n°3 vera le dispositif de fumigène et le réservoir, le bloc n°1 (orange) certainement les cartes d'alimentations à découpage et le bloc n°4 (rose) la carte Marine I et le récepteur (je vais utiliser le mat arrière pour dissimuler l'antenne du récepteur 35MHz).

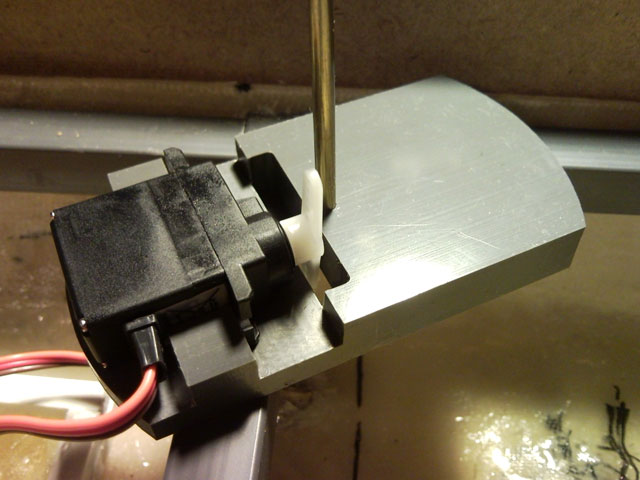

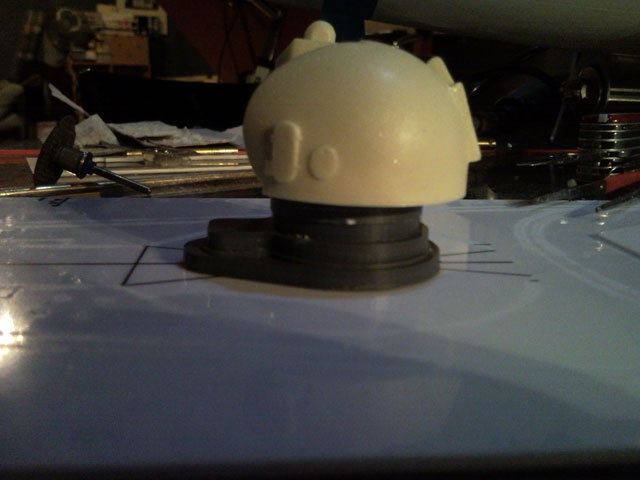

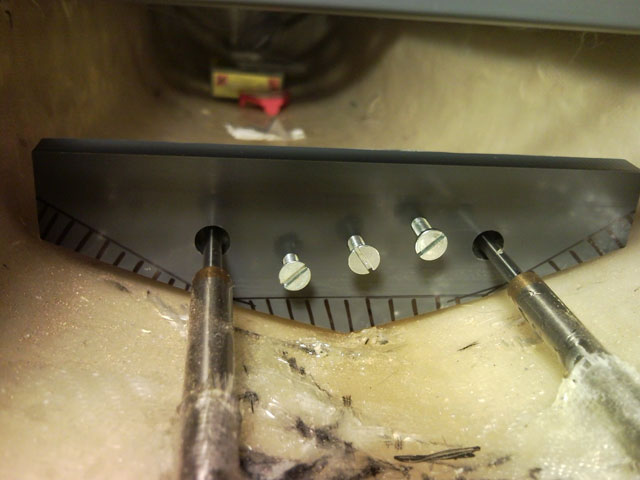

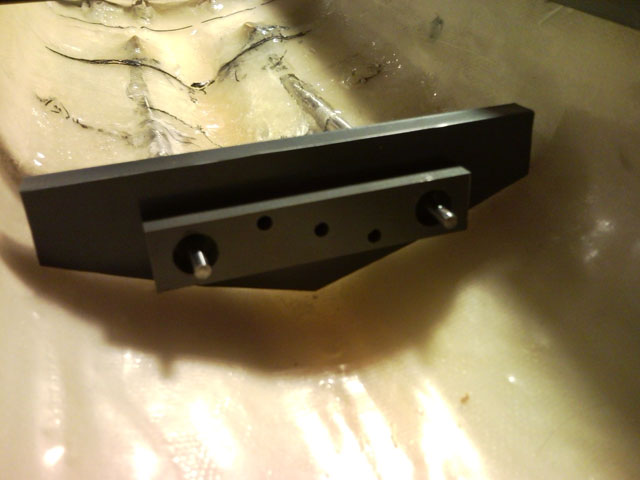

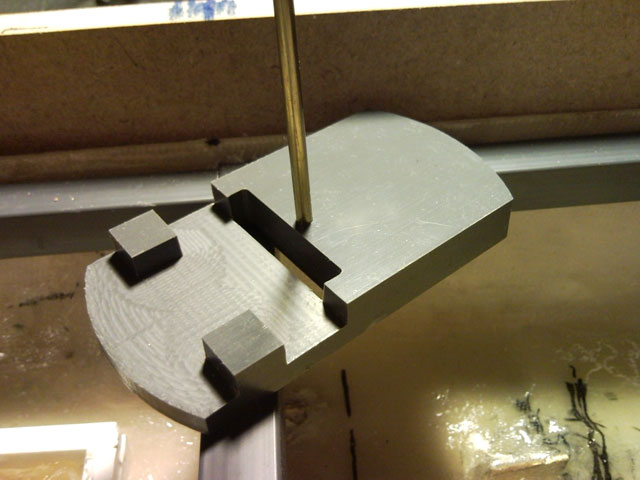

Dans la coque j'ai les moteurs, les servos des tourrelles, le servo du safran, les batteries, le mécanisme de fumigènes, les dispositifs qui contrôle les barres anti-roulis (je ne sais pas encore si je les fais rétractables), les HP (certainement 2) et bien évidemment le lest.

A suivre
