Avant de me remettre à bosser sur la coque, j'ai fais un petit détour pour fabriquer le dispositif de génération de fumée dans la cheminée...

Il y a encore énormément de travail de finition à effectuer ici, j'ai aussi une quantité de détails à fignoler !

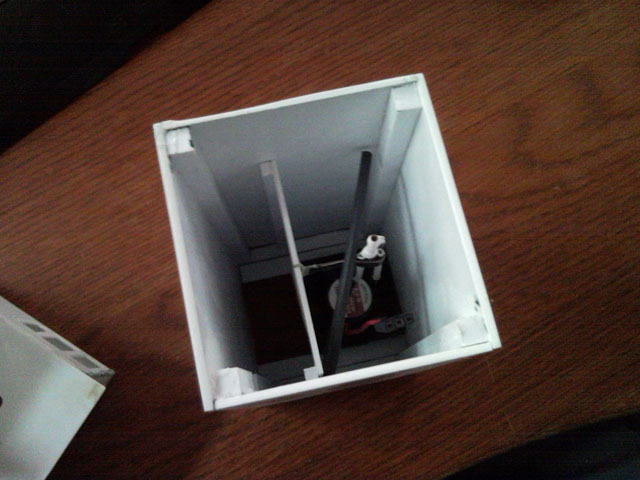

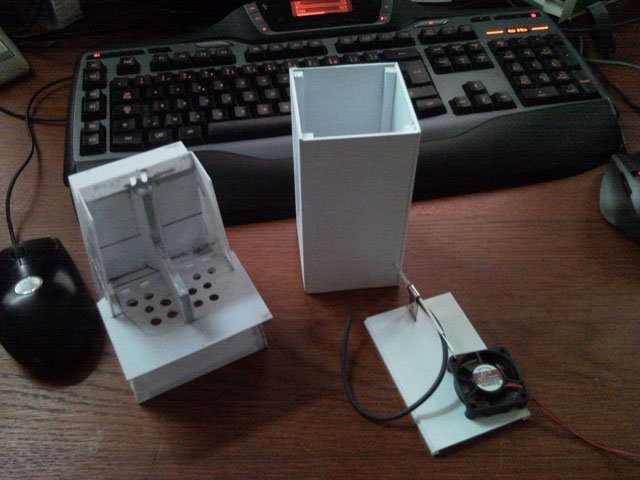

L'idée c'est qu'un coffrage visible à droite va supporter le montage, c'est à dire le générateur de fumée, l'électronique de commande (cf schéma plus bas) et le ventilateur...


Tout est placé de façon temporaire pour le moment, l'électronique va se placer dans l'espace dégagée à gauche de la cloison interne...


Test à blanc de l'ensemble, ça commence à être pas mal. Il me reste encore à mettre le ventilateur sur silence blocs pour limiter les vibrations...

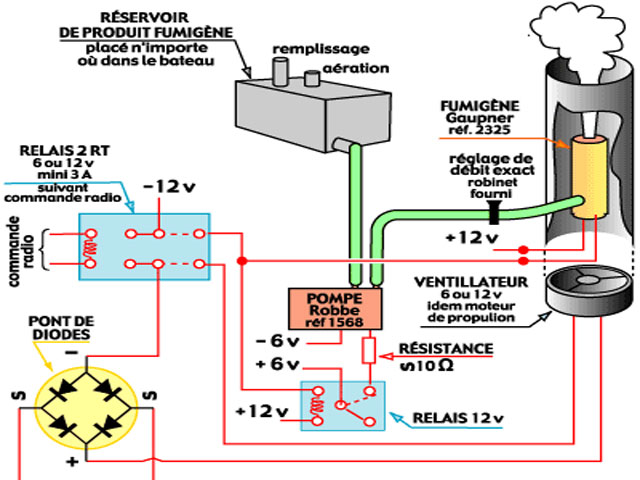

Voici le schéma de principe que je vais utiliser, j'en ai déjà parlé sur Scalesub.

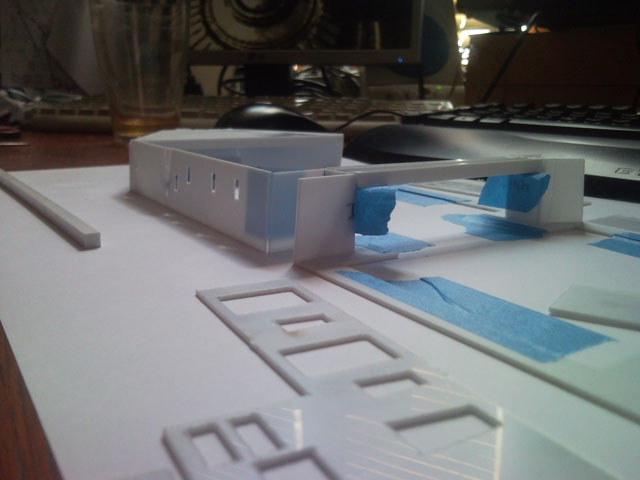

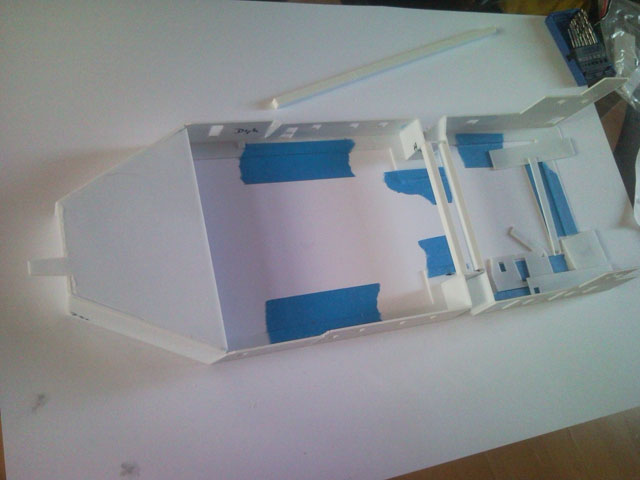

Bon, j'ai commencé le 4ème bloc de la superstructure du bateau.
Il est important de se rappeler que c'est dans le bloc n°4 que va se trouver toutes l'électronique de commande pour piloter le bâtiment, je vais utiliser un module Marine I d'Elmod totalement adapté pour ce type de configuration !

Cette partie est assez complexe car certaines pièces chevauchent plusieurs niveaux, par ailleurs, les coins de certaines arrêtes sont sensées être arrondis, il va donc falloir que je trouve des astuces plus faciles à mettre en oeuvre qu'une thermoformation qui risque d'être foireuse vu que je n'ai pas les outils adéquats...

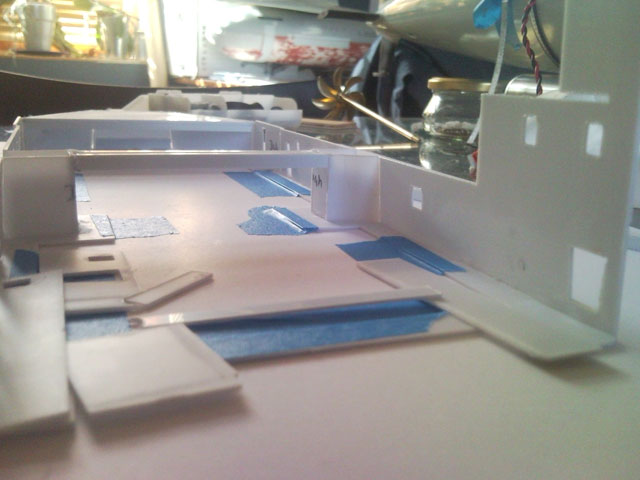

J'ai rajouté des poutres renfort, en effet les planchers son en ABS très fin (1mm) et ces poutres vont permettre d'éviter que les sols se gondolent à la moindre exposition aux soleil !

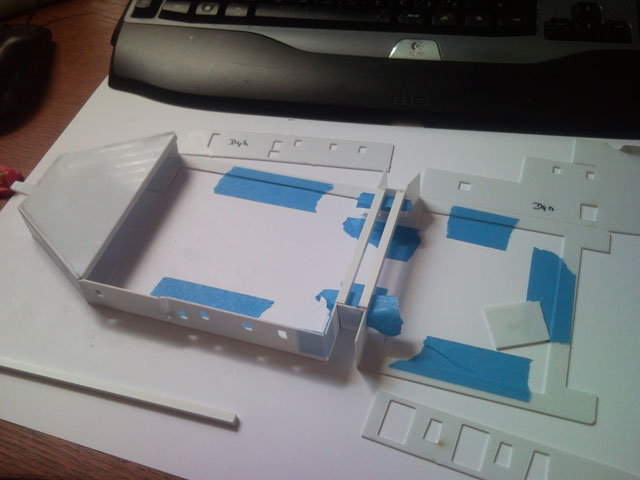

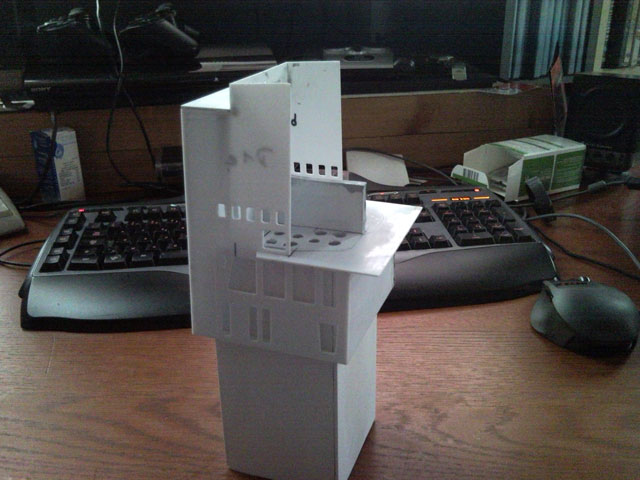

Murs après murs, la structure familière prend forme...


Je vais devoir ajouter plus de poutres pour renforcer la superstructure. Je suis rassuré quand aux répartitions du poids des oeuvre mortes, Je ne dépasserai jamais le tiers du poids total du bateau !

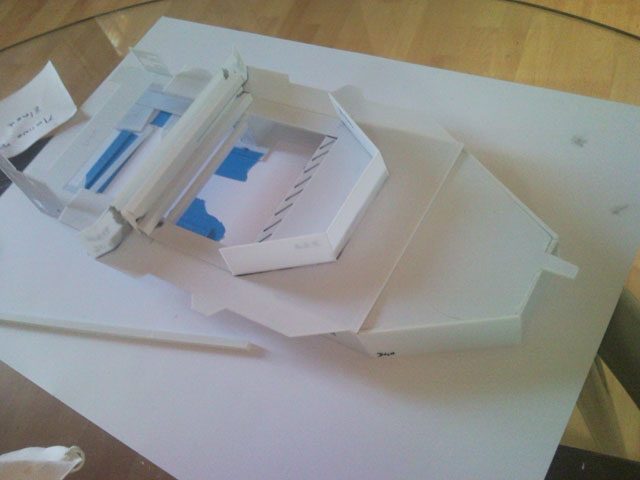

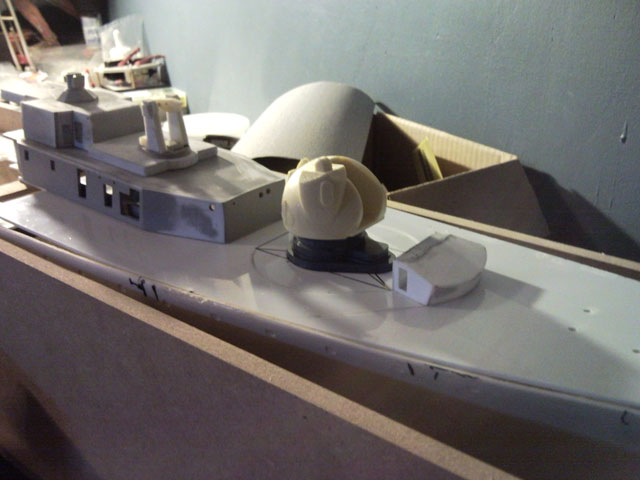

J'ai placé temporairement le deuxième étage que j'avais commencé pour voir comment l'ensemble donnait...


Et il y a encore énormément de taff à faire !

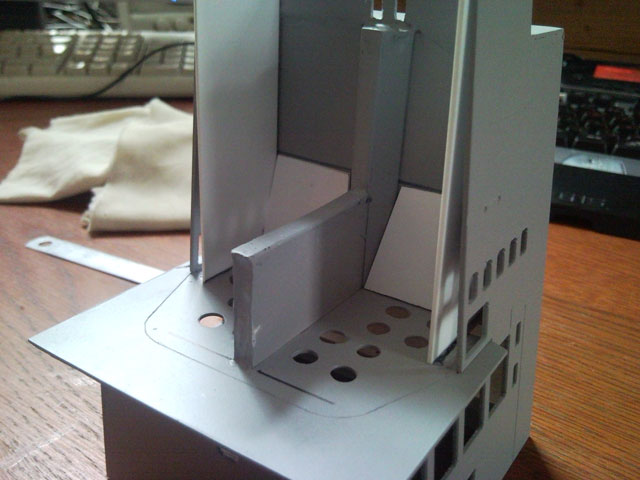

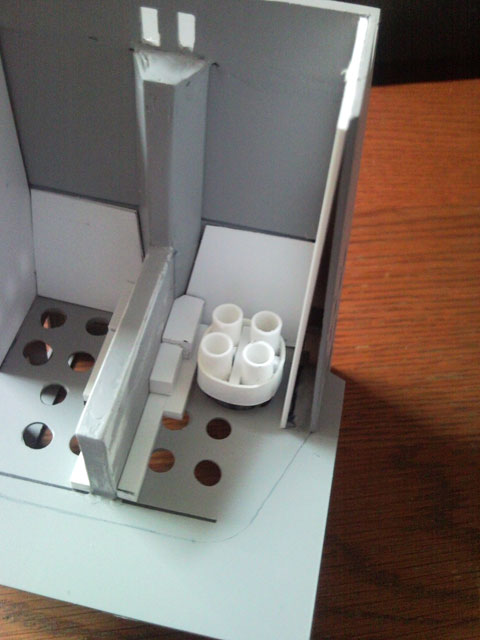

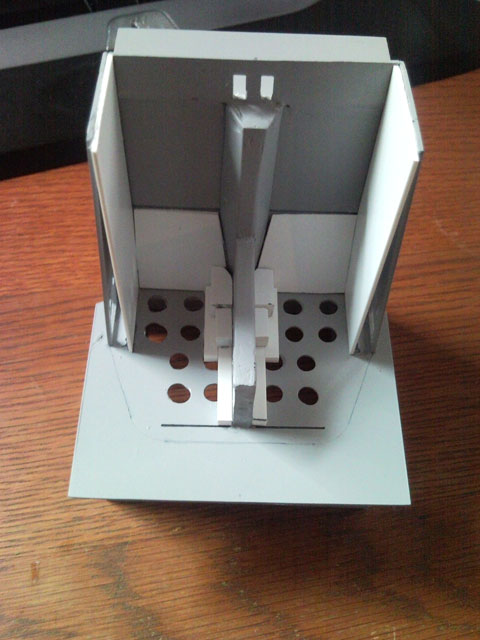

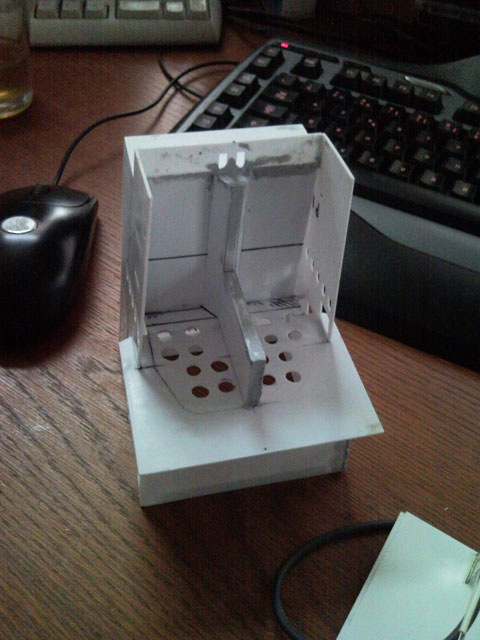

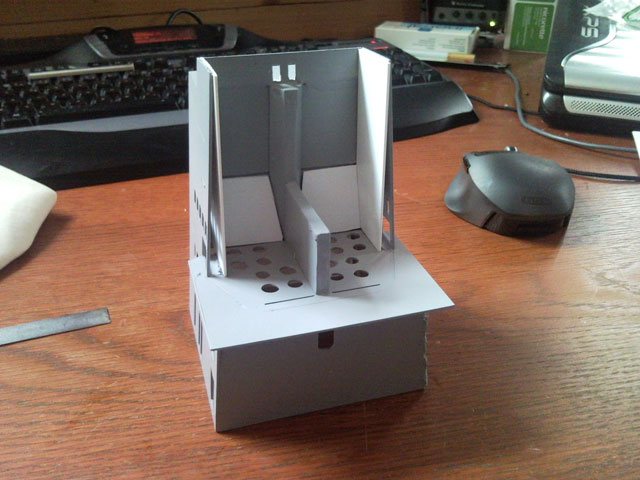

Petit retour sur le Bloc n°3; la cheminée que je continue de faire doucement. Après avoir passé une couche d'apprêt pour révéler les corrections à faire, je me suis attelé au détaillage de l'intérieur...



Il y'a peu d'informations sur cette partie, mais j'ai tenté de coller au mieux avec ce que j'avais. Les trous vont être complètement refait...


Il va y avoir un travail de finition assez minutieux à faire ici avant de finir l'ensemble de la structure...


La pièce que l'on voit est l'un des 4 pots d'échappement des diesels, la pièce n'est pas encore fini, elle sera ensuite moulée dans du silicone puis tirée à 4 exemplaires en PU...
