24/10/12 : Suite de l'analyse...

On continue la description entre la maquette et le réel du Kit.

Toujours pas de côtes (ce qui sera mon leitmotiv au sujet de la notice).

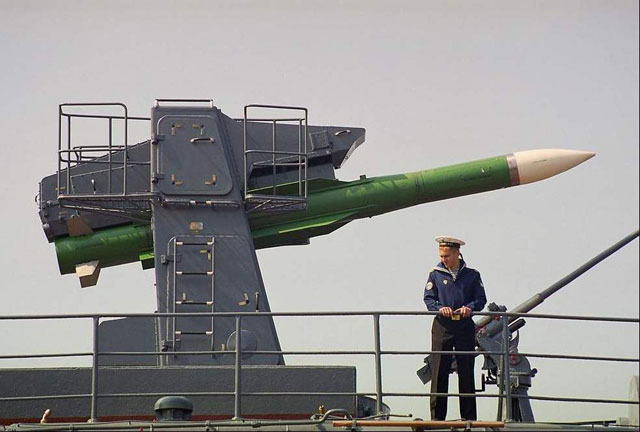

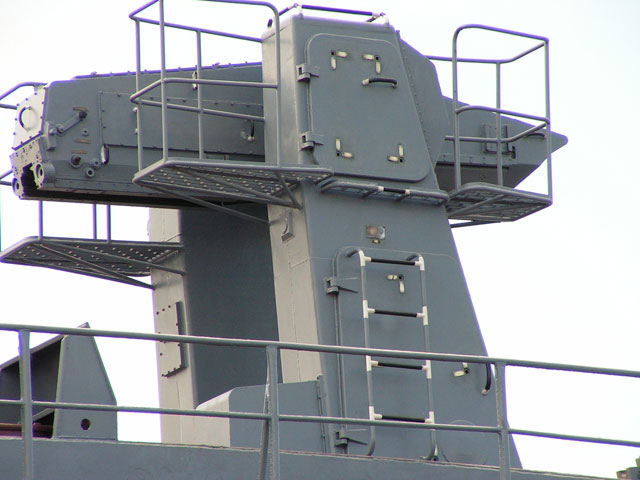

Batterie SA-N-12 avant chargé d'un missile...

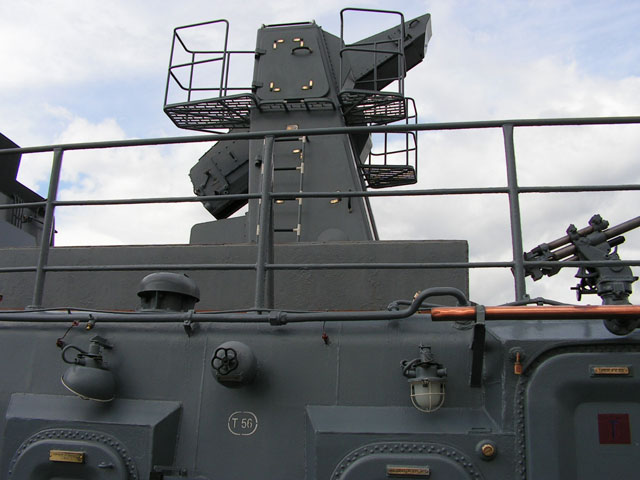

La même batterie mais vide cette fois...

Le kit fournit des pièces qui sont un bon début, avec une possibilité surement d'améliorer...

Beaucoup de détails sont interrésant...

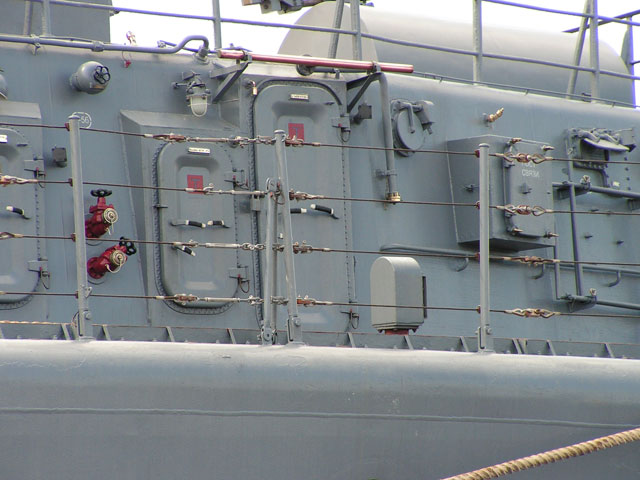

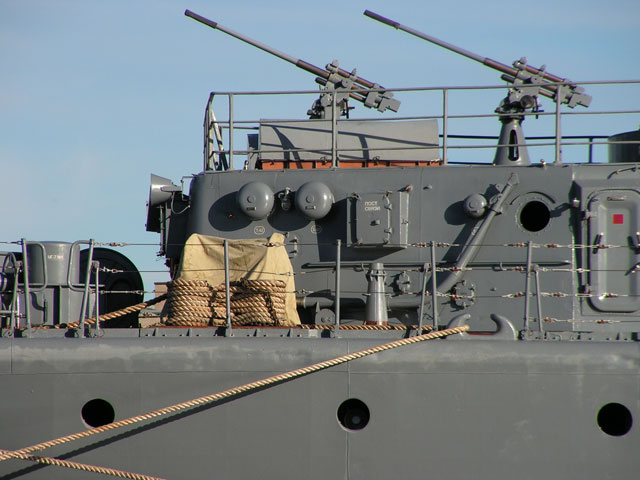

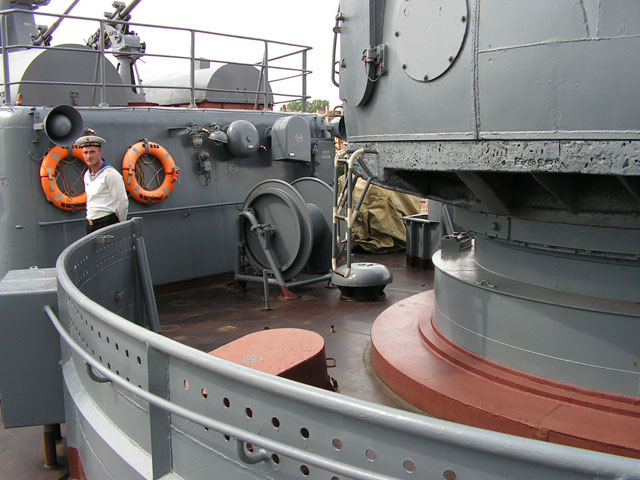

Côté tribord, on voit pas mal de détails dont des robinets de vannes d'incendie...

Les deux demi cylindres (cf photo maquette témoin) n'est pas fournit avec le kit, tout comme les deux canons anti-aérien...

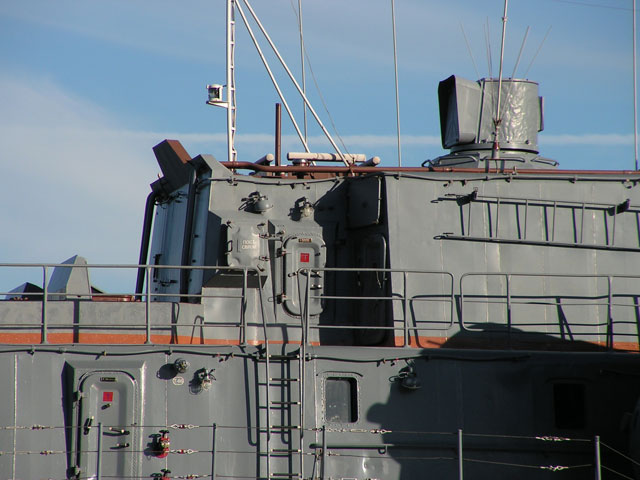

Quelque détails sur la disposition de quelques éléments proche de la tourelles Ak-130 mais aussi du pont avant...

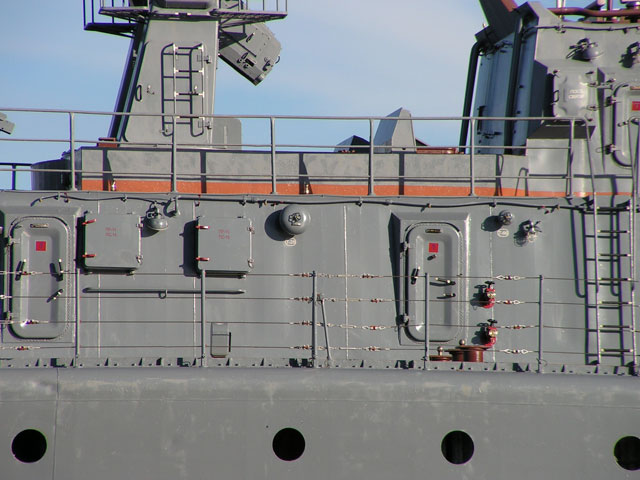

On passe cette fois-ci côté babord, à noter que le pont avant n'est pas symétrique...

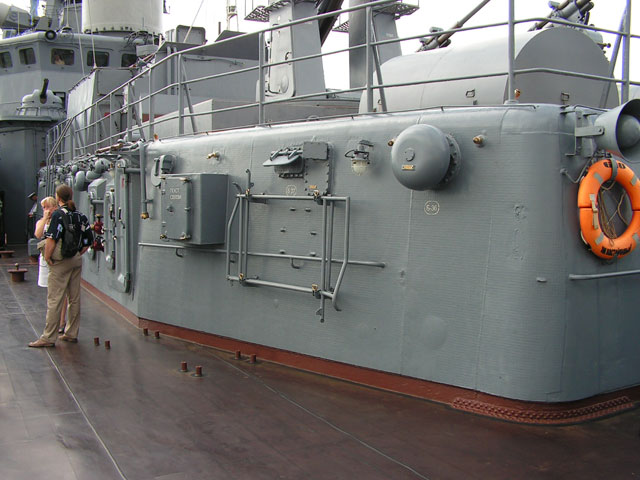

Beaucoup de détails, qui méritent d'être analysés...

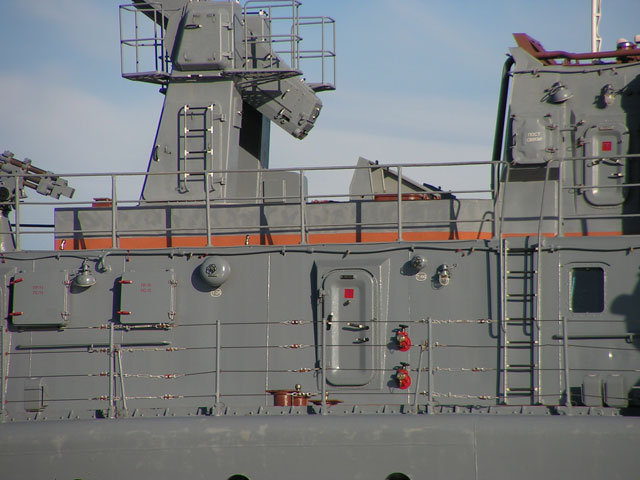

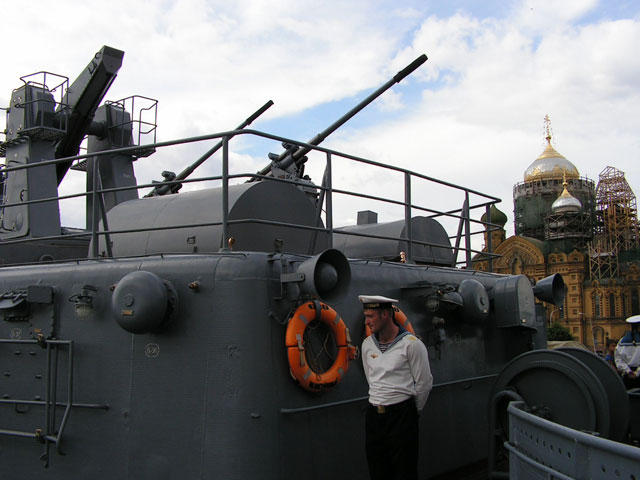

Une meilleur vues sur les canons manquant ainsi que les deux demi-cylindres non présent dans le kit malgré leur présence sur le kit témoin...

Ces photos permettent de bien qualifier les détails à apporter sur la maquette...

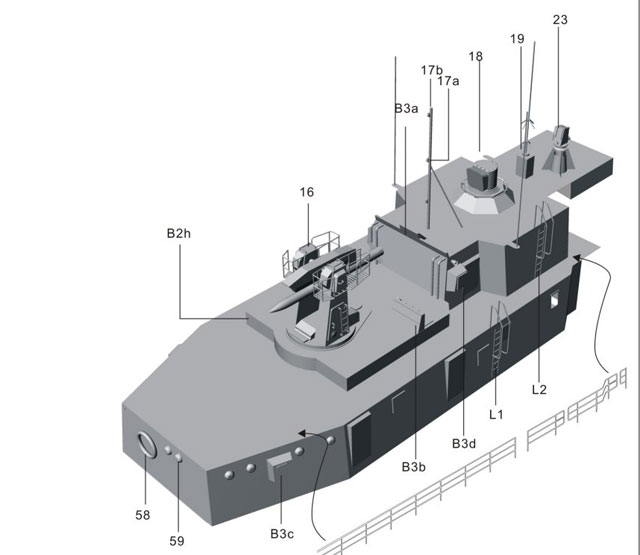

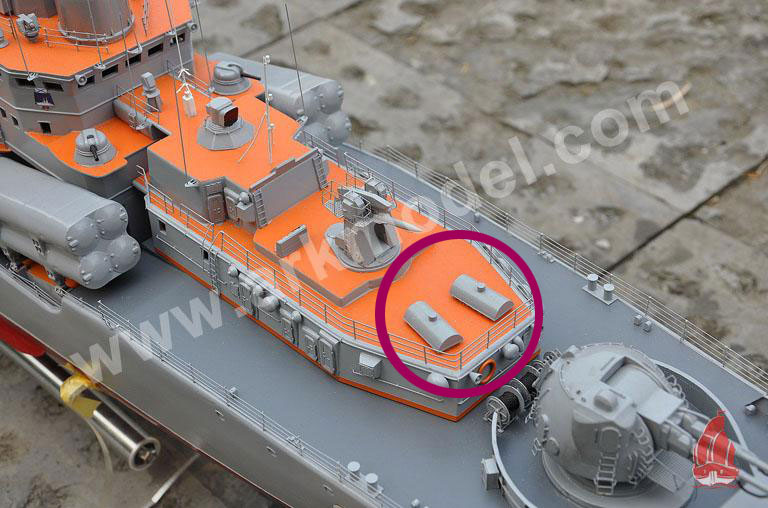

Maquette témoin, on peu constater qu'il y a effectivement des détails que l'on peu ajouter. Des robinets, des câbles mais aussi quelques prises pourront être ajoutées

Voilà pour la description de cette partie, prochain gros morceau le pont de commandement...

A suivre !

03/11/12 : Première infrastructure

Avant de continuer la description du bateau à l'aide de photo, petit détour sur le début de la construction du kit...

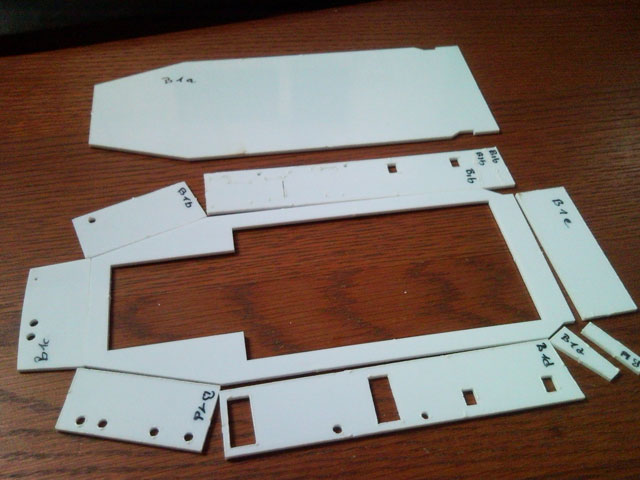

La découpe CNC est faite au... laser ce qui a pour effet de provoquer un bourrelet de plastique légèrement cuit sur la trajectoire de celui-ci... Voir carrément de cramer la pièce comme on peu le voir pour al B1a.
Chaque pièce à du être poncée et rectifiée...

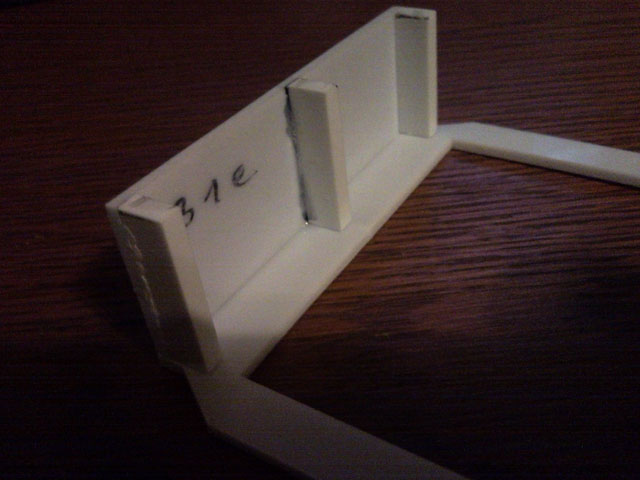

Monter cette partie de la maquette, sans procéder à des ajouts et des renfort en styrène est pas évident, c'est pour celà que j'ai pris du temps à étudier la structure pour voir comment j'allais pouvoir la monter avec le plus de rectitude possible...

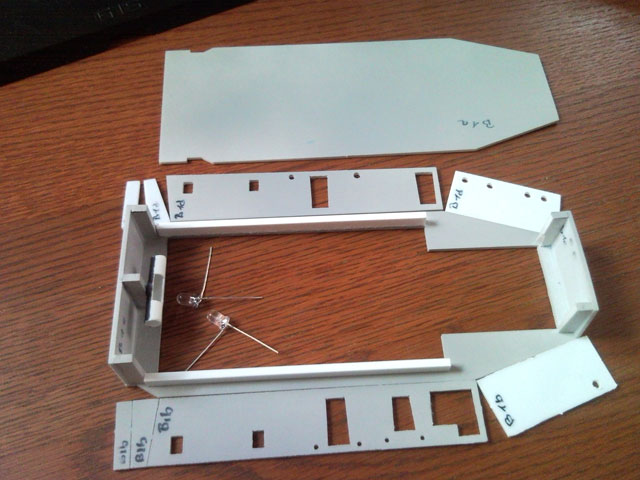

J'ai passé un coup d'aprêt sur la face intérieur des pièces. On remarque aussi que j'ai renforcé la plaque de base avec deux barres en styrene pour conférer plus de rigidité. A noter le "tube" qui sert de support à deux led pour l'éclairage interne...

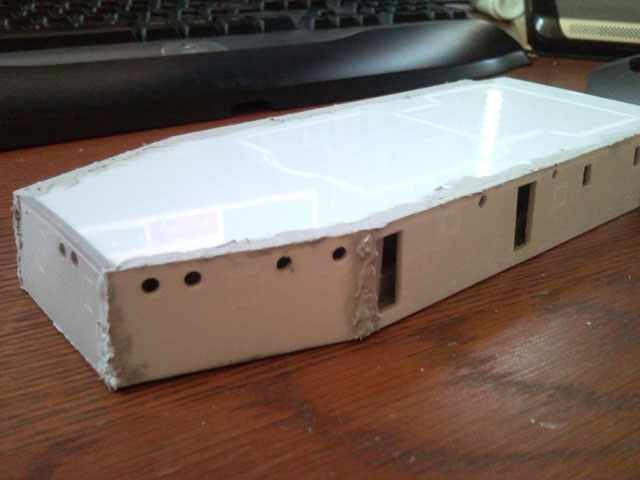

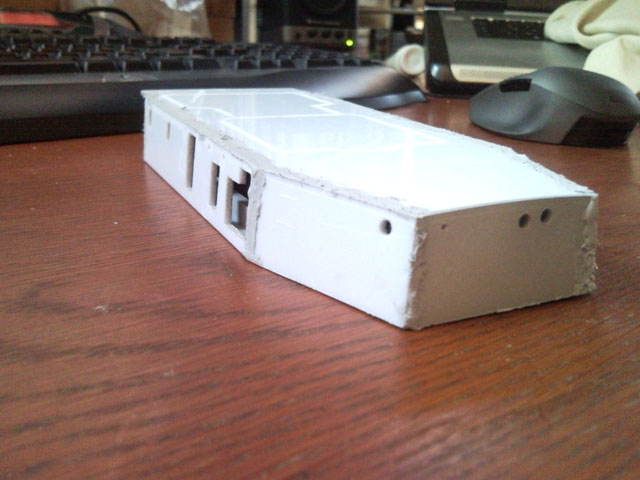

Les murs ont été montés et collés. A noter la présence du Sinto gris. La notice recommande du Tamiya Putty qui est un mastique mono-composant vendu en France 3.95€ pour 32g. Mmmmh.... Plus cher que le sinto... pour le même produit...


Comme le Sinto monocomposant se rétracte légèrement au séchage, il faut parfois refaire une applications....

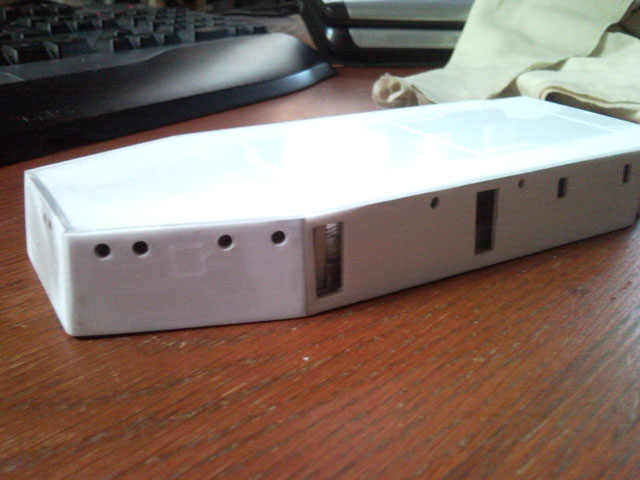

Cette pièce est maintenant terminée, et prète pour un apprêtage !
