28/12/17 : Superstructure...

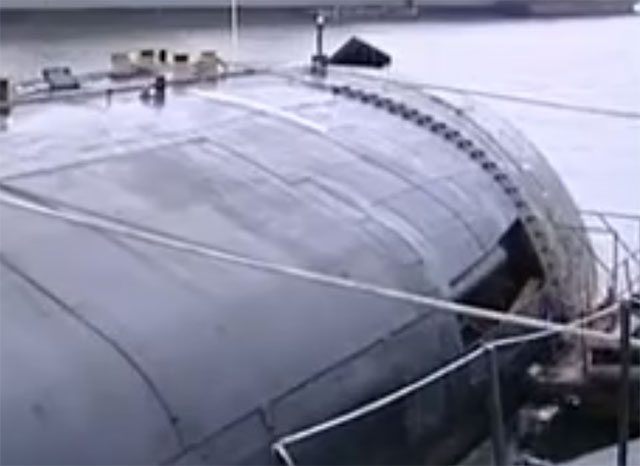

Je commence à arriver à une étape du projet ou toutes les différentes parties se rejoignent et doivent se concaténer parfaitement. J'ai eu la confirmation visuel concernant la trappe qui recouvre les barres de plongée avant, et je suis content car leur cinématique est conforme à ce que j'ai prévu !

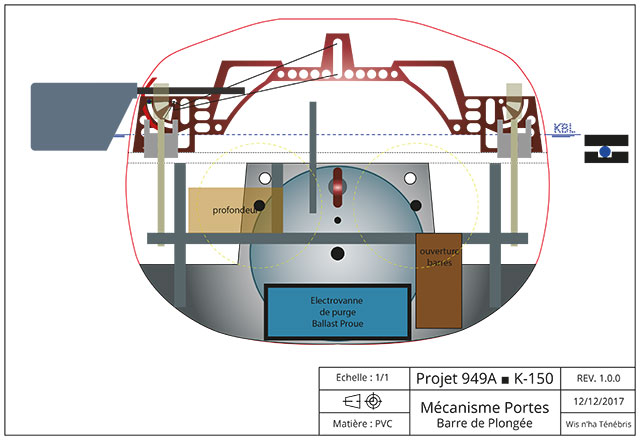

Cette partie ou se trouve le mécanisme des barres avant est assez compliqué à dessiner, surtout qu'il y a d'autres éléments à prendre en compte comme la mise en place des électrovannes et autres composants...
Du coup, cette planche est encore au stade ou les éléments sont dessinés de façon schématique, je suis très loin d'avoir les formes finales des pièces !

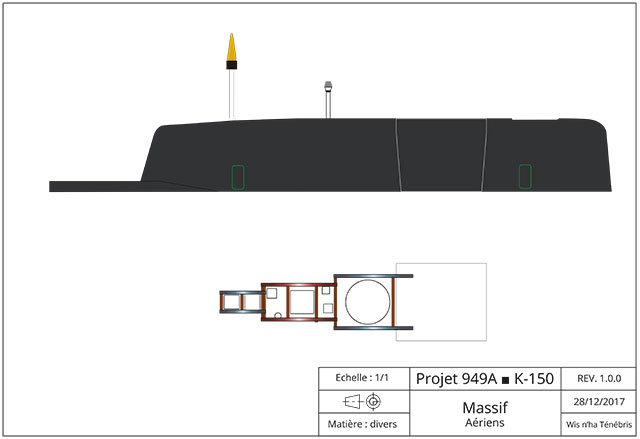

J'en suis aussi arrivé au stade ou je dois commencer l'une des conceptions les plus difficiles de ce projet. L'intégration dans la structure supérieur des nombreux mécanisme des aériens et pour faciliter la tâche le plan de Vladimir n'est pas raccord avec les gravures qu'il a dessiné sur la coque, du coup tout est à reprendre. Je me sers des gravures de la coque pour redessiner le massif et ensuite je compare ce dessin avec les photos à ma disposition...

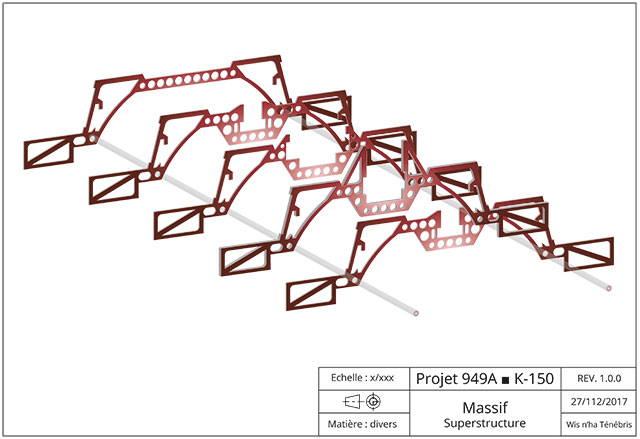

Pour faciliter votre compréhension, j'ai fais une petite vue isométrique d'une partie de la superstructure, celle qui se trouve sous le massif. Même pour moi, ça commence à être un peu tendu !
En tout cas maintenant j'ai tout les dessins des couples de la superstructure qui sont dessinés de la bouée de communication au mécanisme des portes des barres de plongée avant. Il y aura certainement certains d'en eux qui seront modifiés ultérieurement mais déjà je peux commencer à travailler sur le prototype !

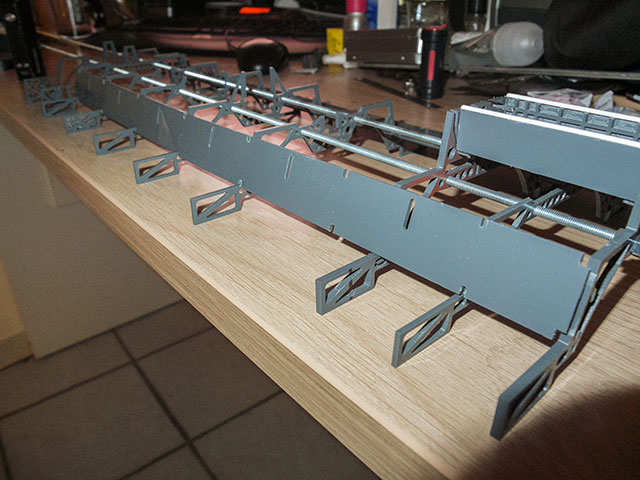

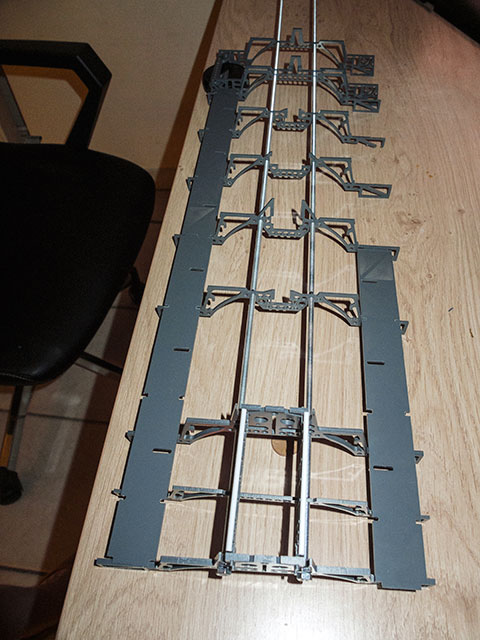

La réalisation de la superstructure est en cours et je suis globalement satisfait du montage à blanc. Bien sûr j'ai quelques pièces qui ne me satisfassent pas c'est le cas des murs inclinés qui ont été galère à usiner pour un résultat pas très probant pour la rigidité du montage, donc les pièces seront refaites. Les deux tiges filetées n'ont pas vocation à rester dans le montage, elles sont disposées temporairement afin de me faciliter la vie. Ce sont des axes en PVC de 3mm de diamètre qui seront disposés ultérieurement à leurs emplacement prévus une fois le reste du montage réalisé.
Il manque encore quelques potences à usiner, deux pour être exacte mais déjà ça rend déjà pas mal.
La superstructure sera agrémentée de détails qui viendront s'ajouter par la suite, il y a encore un travail énorme à la fois sur la structure mais ensuite sur le détaillage !
