Reprise en main...

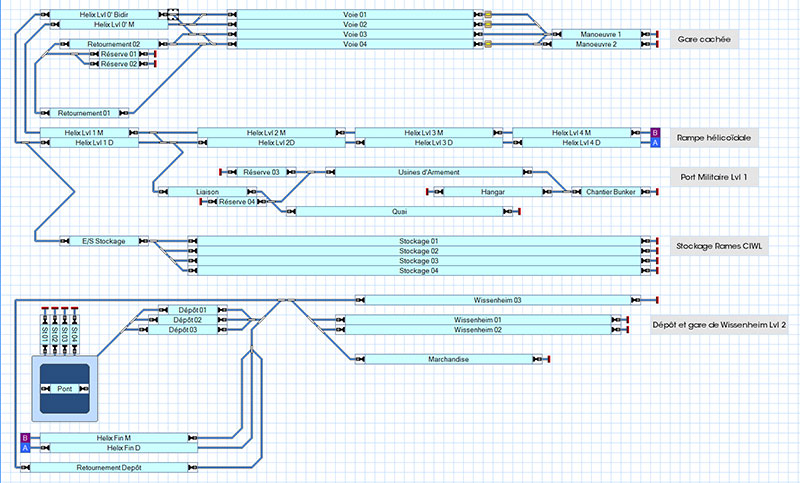

Le TCO en cours de réalisation...

A noter que le tracé du Stockage est définitif et celui du Port Militaire quasiment. Il reste le tracé du dépôt et de la gare qui pourrait être modifié.
Le tracé de la gare caché est lui le dessin des voies actuellement posées.

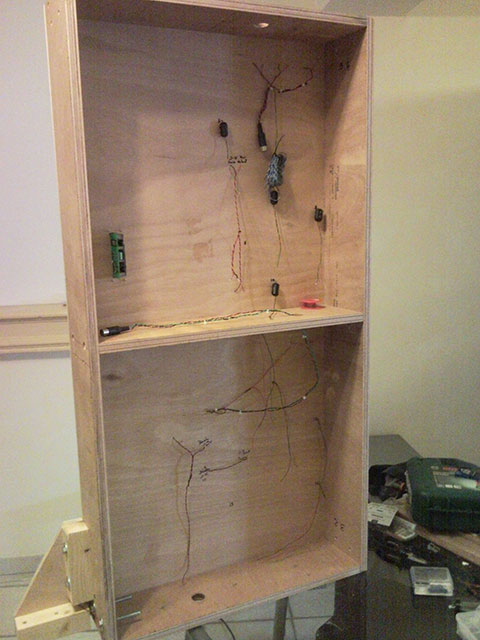

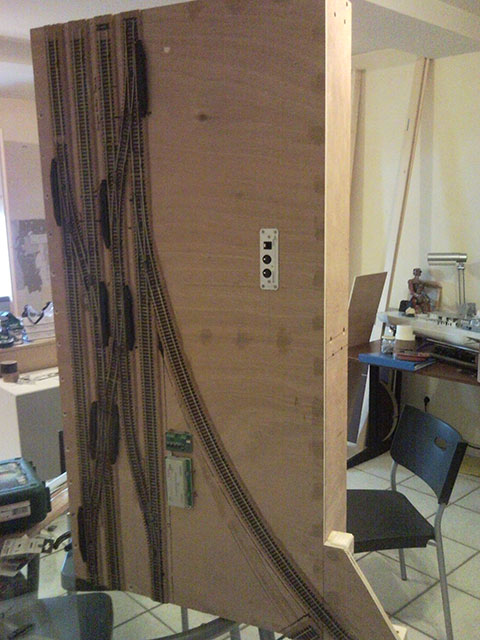

Je suis entrain de finir/modifier/refaire le câblage le troisième module, celui avec le grill d'entrée desservant les voies n°1 à 4 de la gare cachée. Il me manque deux moteurs d'aiguille que je vais recevoir prochainement ainsi que les 3 S-DEC-4-DC-B.

Comme j'ai enfin ramené tout les modules chez moi, je pense travailler ce weekend à rétablit l'ensemble du niveau 0 fonctionnel.

Je vais en profiter pour faire aussi un peu de finition (poncer l'enduit qui recouvre les vis).

Là, j'ai beaucoup de travail concernant le câblage, 10 aiguilles à acheminer vers les 3 S-DEC-4-DC, le bus RS à disposer, le bus JK Pur (a savoir issue de la centrale sans être passer par des LB101), qui viens du module n°2 (pair torsadée sur connecteur XLR).

Le code couleur des câbles :

J : Rouge
K: Noir
P : Rouge
Q : Noir
R : Gris
S : Bleu
T : Blanc
Retro : Vert

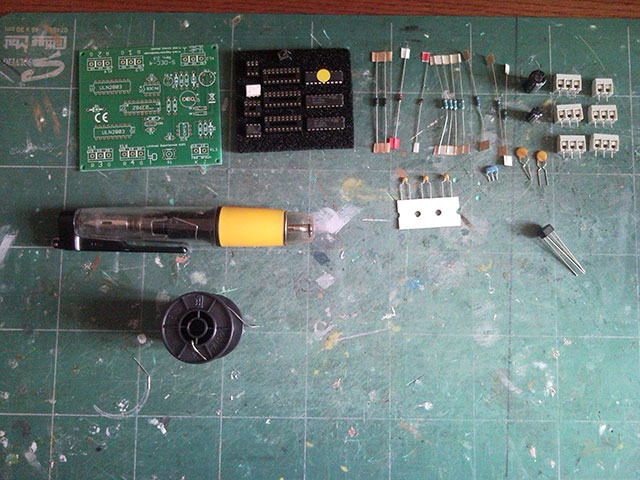

Comme on m'a fortement conseillé une alternative au LS100 pour la commande des aiguilles par le module S-Dec-4 de LdT. J'ai pris la version à monter soit même vu que le montage n'est pas en CMS (n'étant pas équipé pour...).

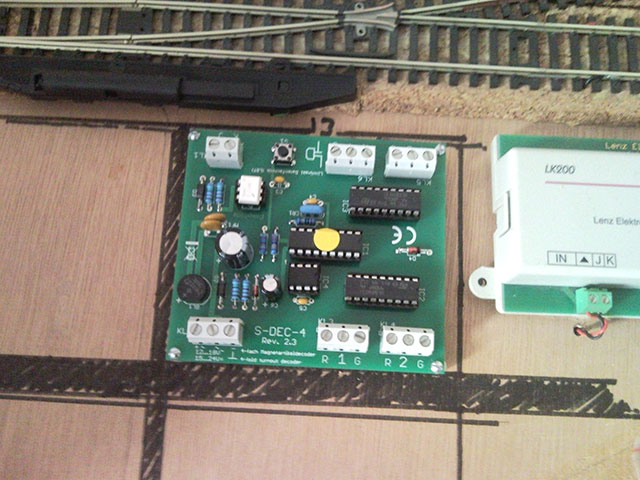

Le montage n'est pas difficile en soit. Le PCB est bien conçu et globalement il n'y a pas de difficultées particulière. Les composants sont classique à part le CNY17 de couleur blanche, rien de nouveau. (c'est la première fois que je vois un UC de cette couleur :siffle:

Après une trentaine de minutes, l'attribution de l'adresse n°5 pour la 1ère entrée, le module est mis en place prêt à être câbler.

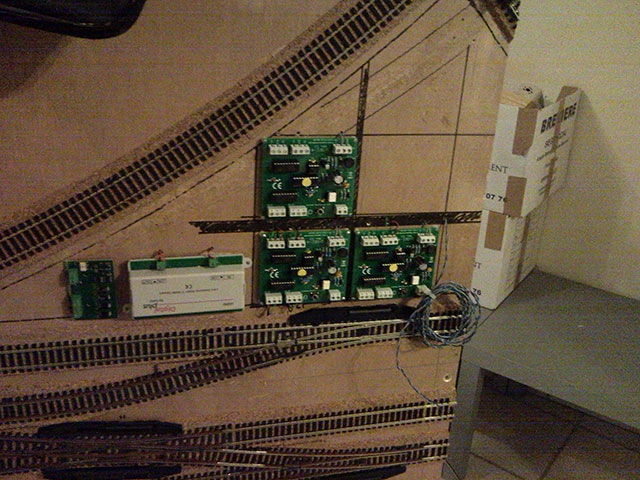

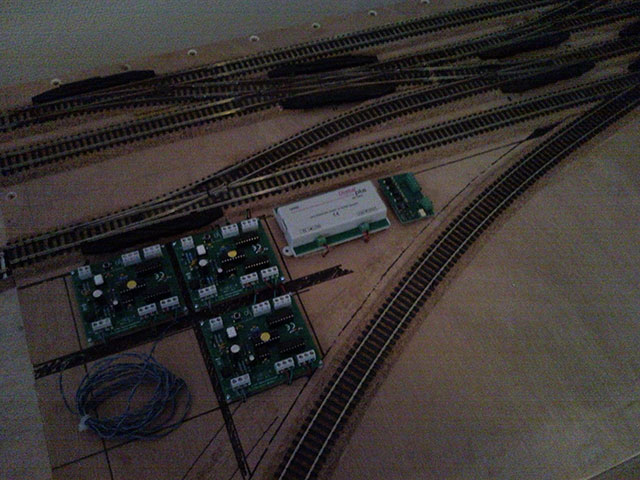

Les 3 S-Dec-4 sont maintenant montés et disposés sur le module n°3. Je n'ai pas jugé nécessaire d'acheter les boitiers carter; ils sont placés dans un endroit qui ne sera pas visible...

Il manque le module de retrosignalisation pour les aiguilles 5 à 12 que je n'ai pas encore.

Je suis globalement content du résultat, du coût et de la facilité de mise en oeuvre de ces trois modules.

Heureusement que ce gril est en gare caché, les moteurs des aiguilles nuisent vraiment à l'esthétique...

J'ai récupéré tout les modules, maintenant, je vais m'attaquer à la finition du niveau 0 des quatres modules qui supporte la boucle de retournement et l'hélicoïdale puis je commencerai le niveau 0'.

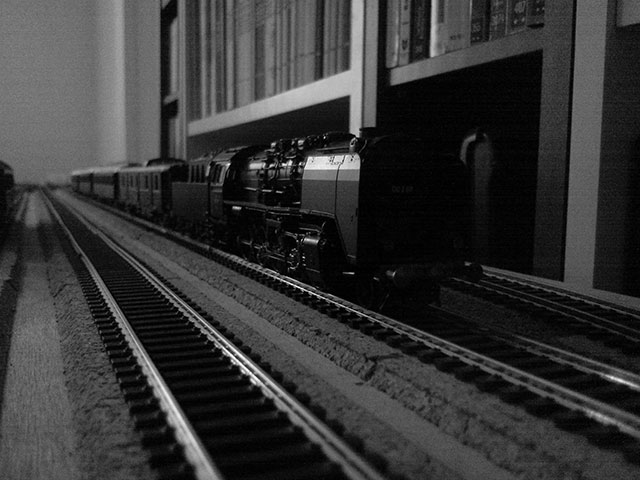

Un convoi Ciwl tracté par une 150z ?!

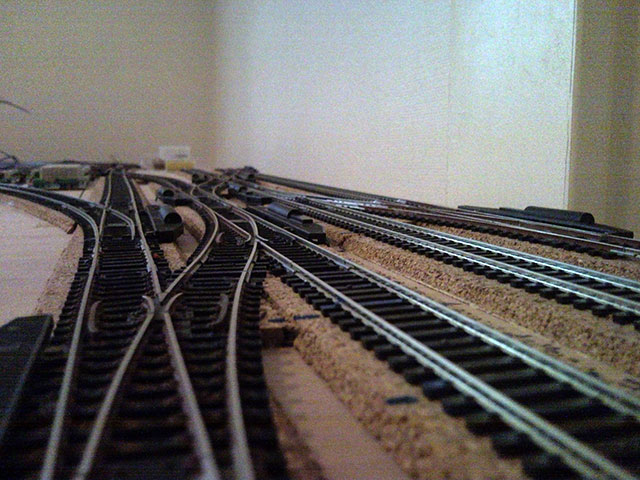

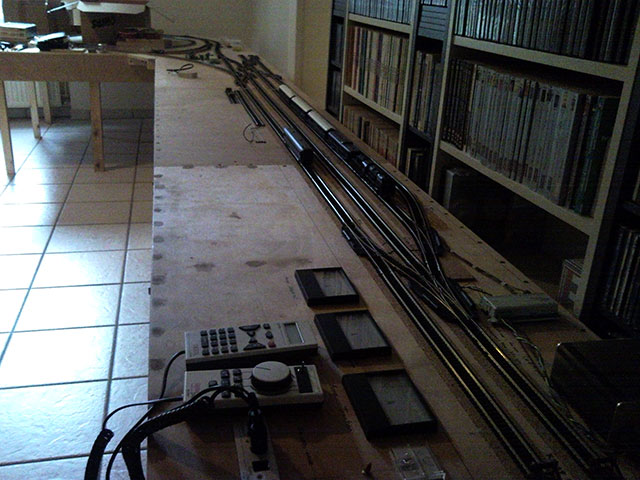

Nouvelle voies de stockage...

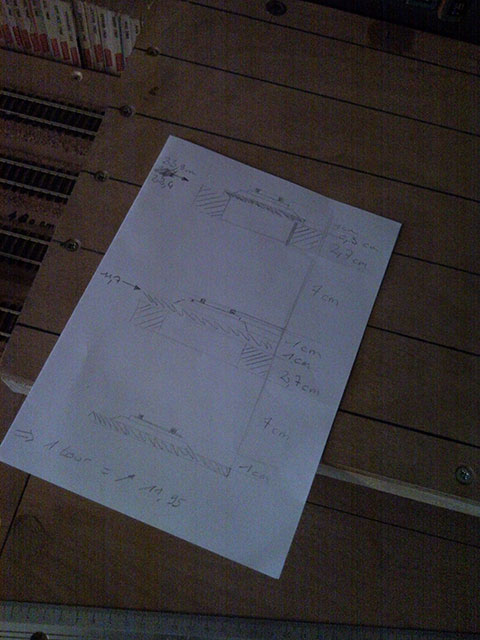

Voici un petit schéma de coupe des niveau 0, 0' et 1. Je me suis reservé quelques marges de manoeuvre (par exemple rail+liège ne fait pas 1 cm).

Voilà ce que donne le niveau 0' temporairement posé. C'est pas mal, je visualise bien le volume...

Par contre, il va définitivement falloir que j'éclaire avec des rubans de leds parce qu'on y voit vraiment rien et une fois le "mur" du fond posé, ça risque d'être encore pire !

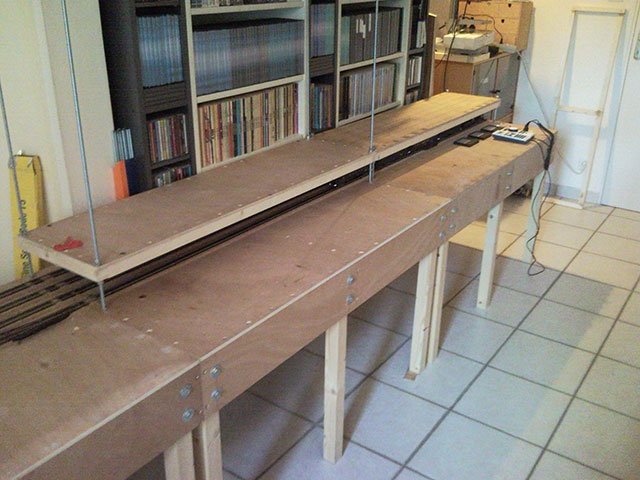

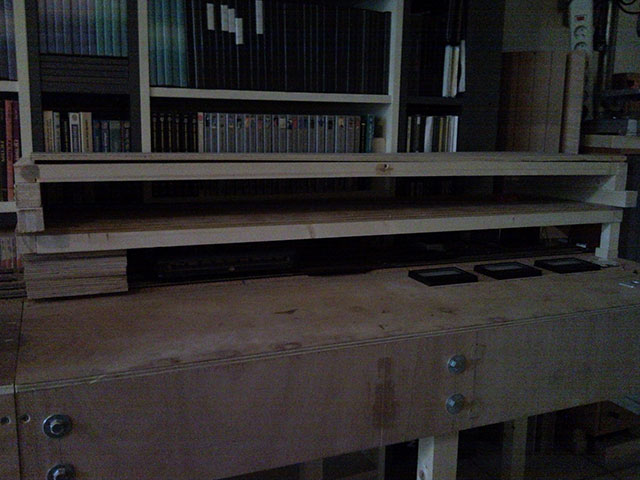

Dans le même esprit, j'ai posé temporairement le cadre du niveau 1. La planche de 10mm ne sera pas fixée car seul les bandes qui formeront la plateforme de roulement seront disposés.

A quelques mm près, je suis à ma hauteur pour le niveau 1. Maintenant, je dois m'attaquer au système de fixation par entretoise en tige fileté.

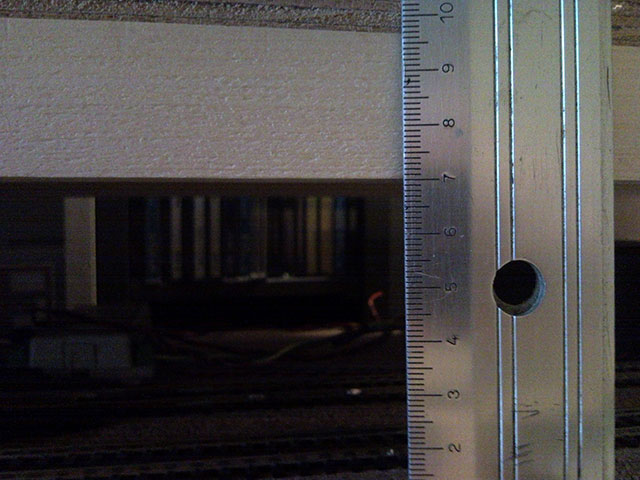

Sur ce module le niveau 0' est simple 4 voies parallèles avec 50 mm d'entraxe. La hauteur entre les rails et les poutres est de 7 cm...

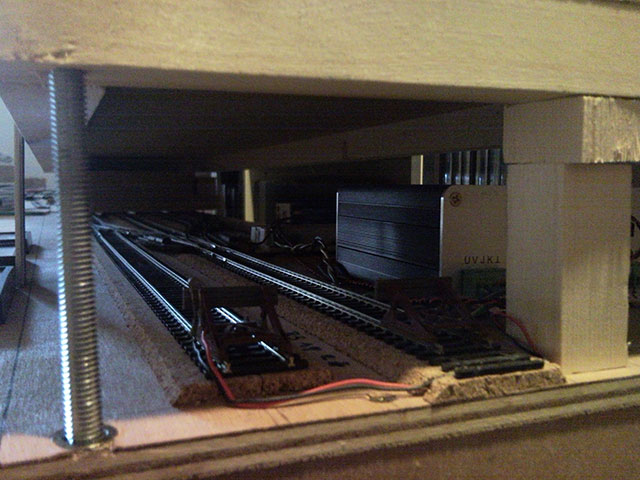

Les tiges filletées sont insérées sur la plateforme du caisson par des inserts. J'ai un espace "mort" de 27mm au plafond pour faire courrir du câblage et de l'éclairage...

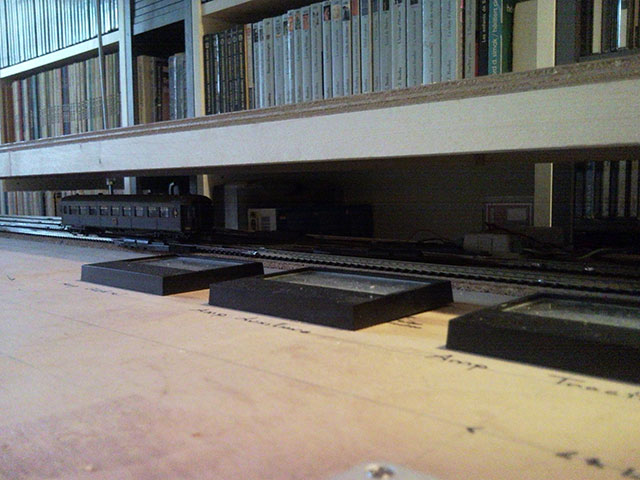

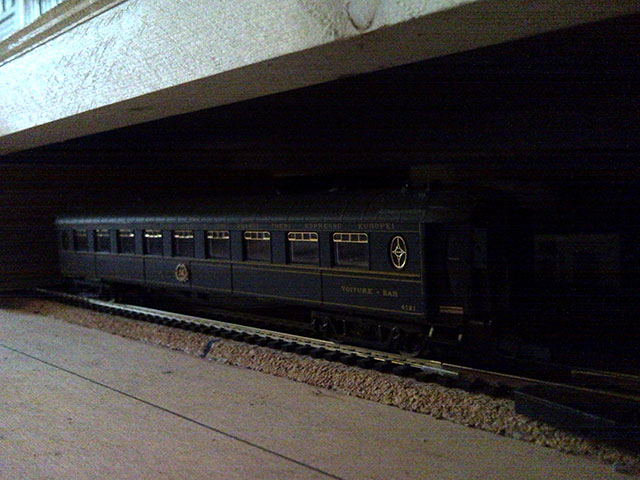

Test du gabarit avec une voiture de la CIWL, tout va bien ça passe !

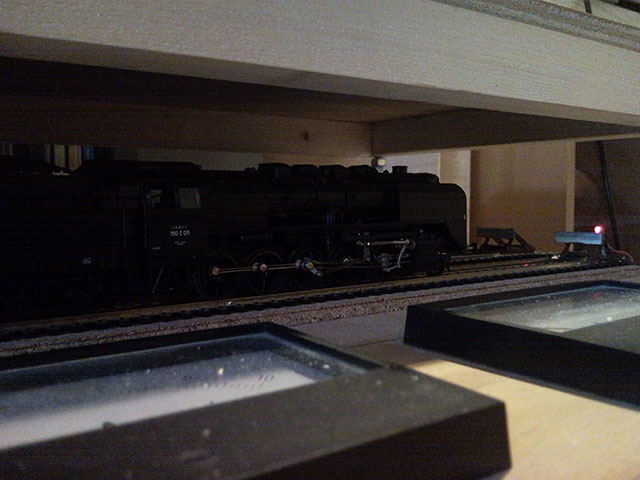

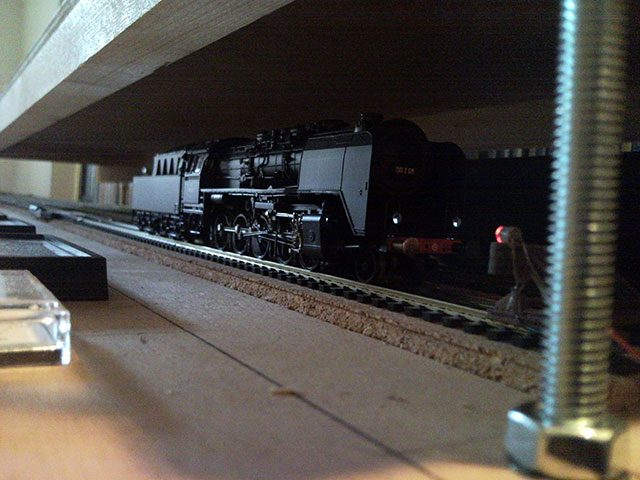

Petit test avec la 150z qui viens se stationner sur la voie de prog...

Pour le moment, tout va bien !

On s'en rend moins compte sur un plan, mais 7 cm c'est pas beaucoup en fait. Enfin, maintenant que ces travaux ont commencé sur ce module, je vais me pencher sérieusement sur le tracé du niveau 1.

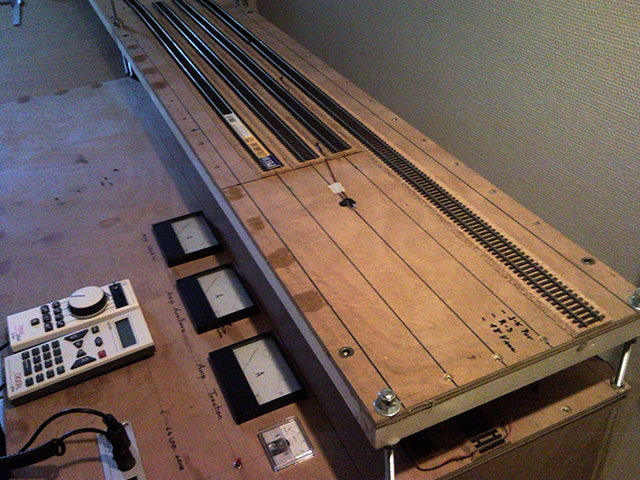

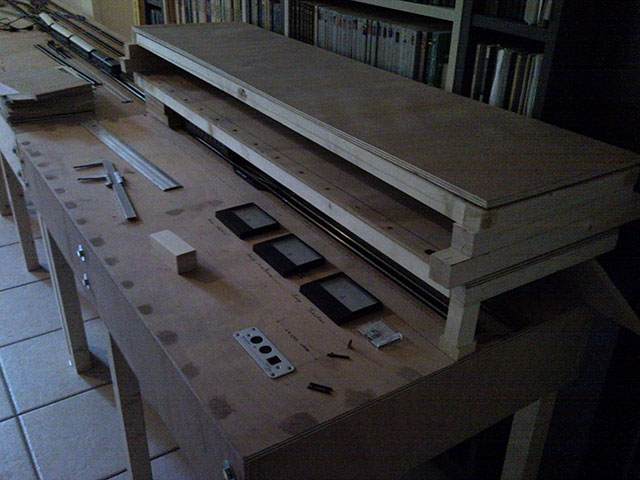

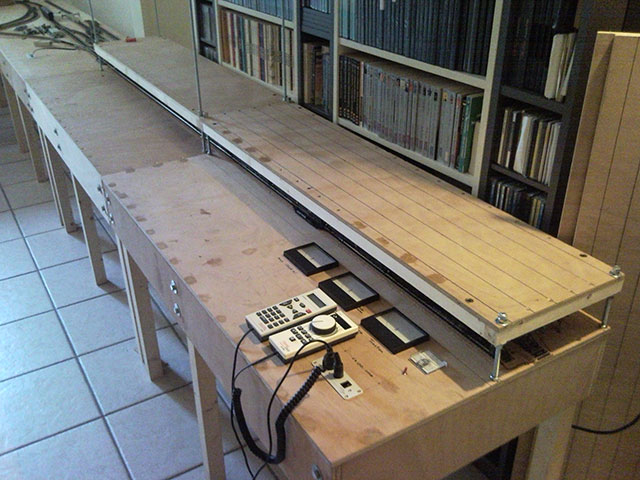

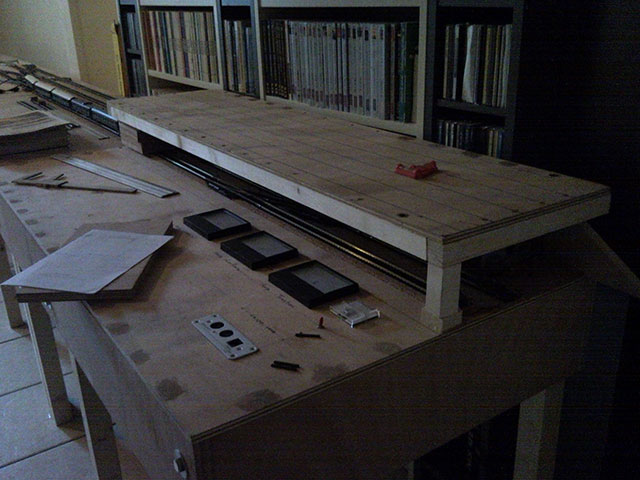

Le plateau du niveau 0' du module n°2 est posé...

Tantis que les tiges filetées sur le plateau 0' du module n°1 ont été coupées pour être à la bonne hauteur...

J'ai continué le travail sur le niveau 0'. J'ai ajouté 3 Led de 10 mm 13 Lumens (flèches noires) pour éclairer ponctuellement les endroits du niveau 0 les plus stratégiques (en gros à l'emplacement des aiguilles). J'ai préféré cette solution par rapport à un ruban de led pour deux raisons. D'une part, j'avais ces Led sous la main et d'autre part je ne veux pas que cette partie soit trop éclairée et attire le regard par rapport au niveau 1 (le port militaire).

Après la pose d'une semelle en liège, la voie sera posée ensuite. A noter que comme le niveau 0, je me garde la possibilité d'une extension futur. La zone ou il n'y a pas de voie va accueillir différent appareils ( Module détection, commande dételeur, Dispatch bus JK, RS, AC-ES).

Une fois la voie possée, je pense faire un peu de finition du module n°1. Boucher les trous au sinto-bois, poncer et peintre.

Ensuite, je pourrais fixer le cadre du niveau 1 et commencer (enfin) le décor de ce module...

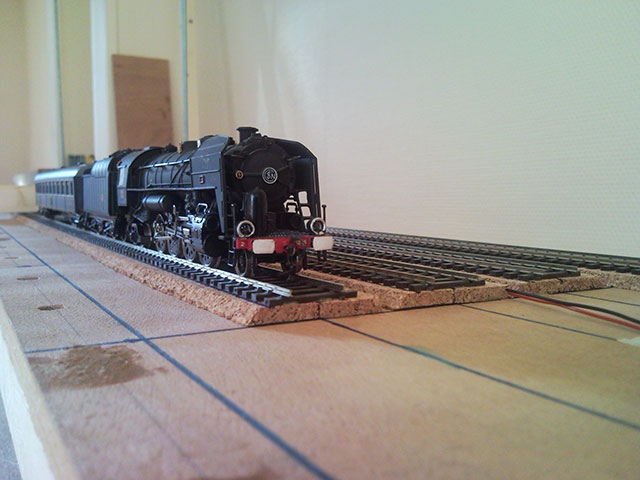

La voie à été collée après une mise à niveau du liège par ponçage. La 141R Jouef est utilisée pour tester deux choses, d'une part la géométrie et d'autre part voir si cette locomotive passe sur du code 75.

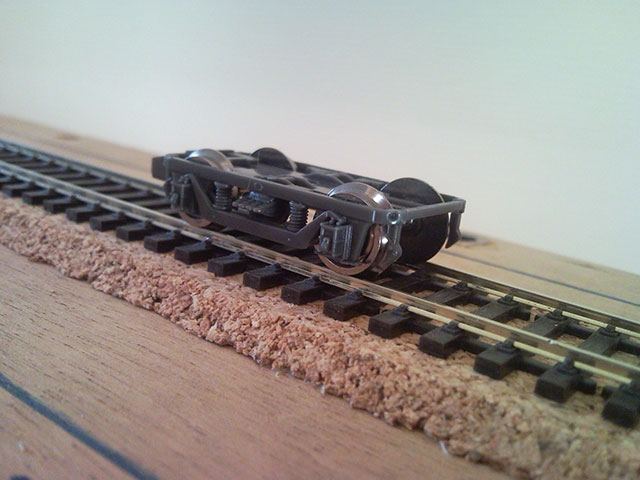

Un boggie d'une voiture CIWL (avec des roues un peu trop coupe pizza à mon goût) est aussi utilisé aussi pour tester la planéïté.

Il me reste à faire de la finition, et le câblage.
