30/07/2012 : Refonte...

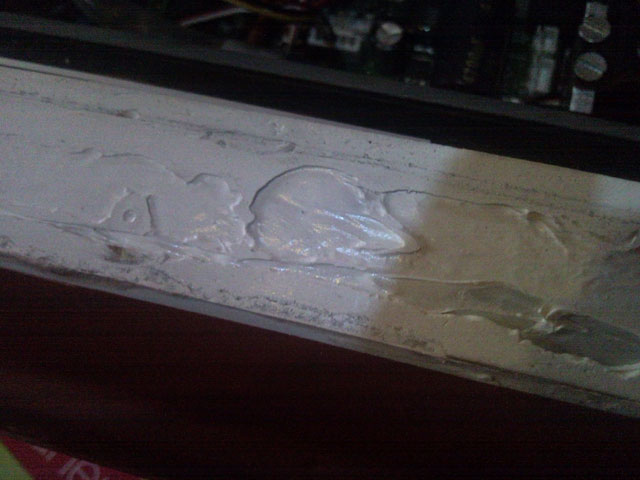

J'ai fini par réussir à enlever la plaque en alu ce qui m'a permis de bien voir que les 6 vis n'avaient pas permis de presser correctement la plaque. On vois sur la photo ci-dessous de large zone formées par des bulles ou l'air sous pression pouvait se frayer un chemin vers l'extérieur.

La totalité du sikaflex à été enlevé, j'ai maintenant à reprendre la surface par ponçage, nettoyer et dégraisser la plaque alu et me remettre au travail (mais pas avant que ma main soit opérationnelle pour ce genre de travail). :prof:

Bon, je vais recadrer un peu les choses après analyse ce matin. :think:

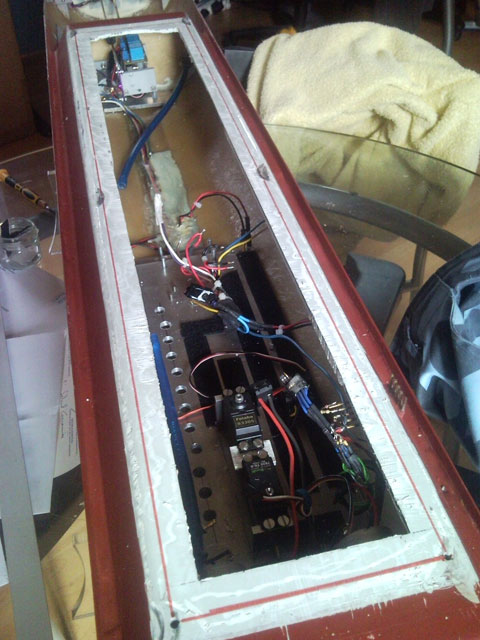

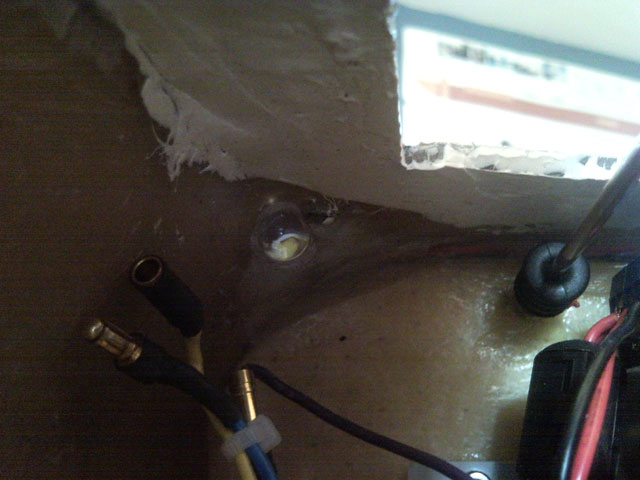

Au regard ces deux photos ci-dessous qui montre la parois avant et la parois arrière du caisson, je n'ai que 5.5mm d'épaisseur "utilisable" si je vire le "plafond" du caisson pour le remplacer par une plaque d'epoxy de 4mm donc. Après une longue réflexion je ne vais donc pas aller dans cette direction car les risques structurelles sont trop important et le risque de perdre de la rigidité sur l'ensemble du caisson va poser un problème...

J'ai tracé en rouge la ligne ou se situe les 6 vis qui fixaient la plaque alu. Celà permet de bien visualiser la répartition des espaces de part et d'autre des vis.

Je vais donc rester sur mon idée première mais avec quelques subtilités; tout d'abord, je vais placer 20 et non plus 6 vis le long de cette ligne rouge. La plaque alu sera percée avec des trous de 3.2mm puis taraudée M4. Entre le caisson et la plaque alu je vais intercaler une plaque de silicone de 1mm badigeonnée généreusement de colle silicone des deux cotés. Lors du vissage, la plaque alu va comprimer la plaque de silicone et les espaces libre seront remplis de colle silicone.

C'est la méthode la moins hasardeuse et la plus accessible que j'ai trouvée et qui ne compromet pas la rigidité de la structure. :think:

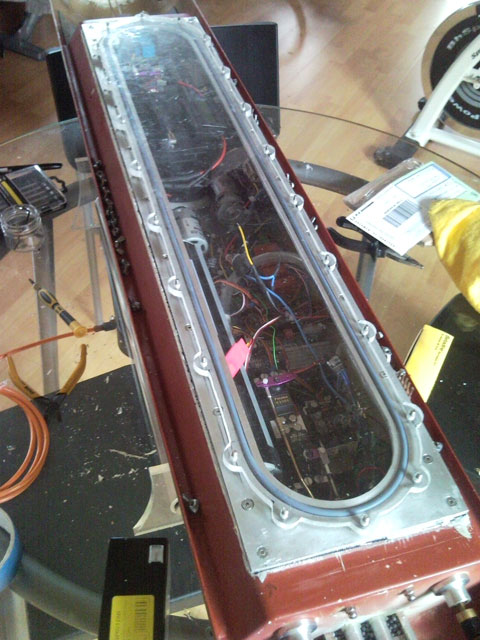

Maintenant que ma main est soigné j'ai pu retravailler sur l'étanchéïté du sous-marin. J'ai comme décrit précédemment ajouter de nouvelles vis de fixation à la plaque d'alu. J'ai utilisé de la plaque néoprène de 2 mm encollée sur ses deux faces de colle Silicone CAF3. Et tout le montage est actuellement entrain de sécher. Les têtes de vis seront noyées dans du silicone (CAF3). La tranche de l'assemblage sera aussi comblée avec de la CAF 3 une fois le séchage initiale terminé.

Il ne me reste plus qu'a changer le système de connecteur actuel par une prise étanche plus "broadcast".

14/11/2012 : Retour au bassin

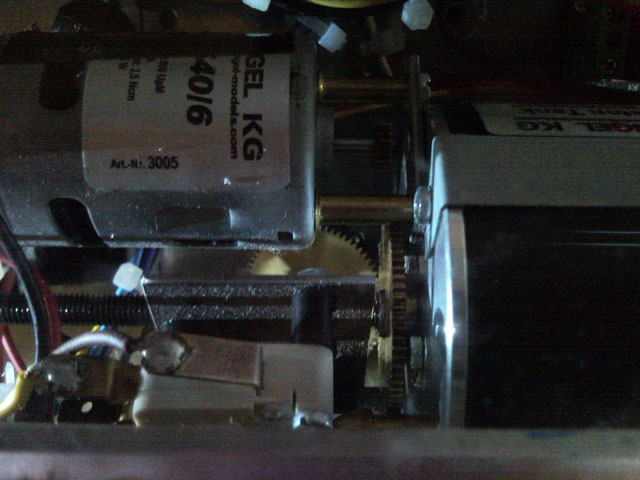

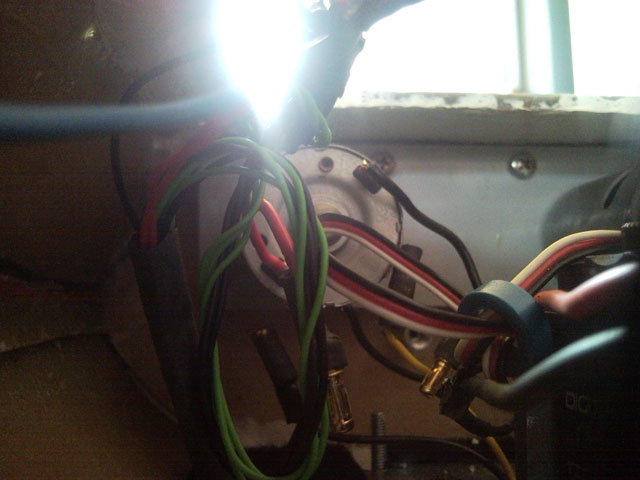

Petite mise à l'eau de TK-17 ce matin qui s'est soldée par un problème, mais pas d'étanchéïté. La roue dentée intermédiaire tourne librement sur un axe, hors pendant les essais de plongée, la roue s'est bloquée et à dévisser l'axe

J'ai réglé le problème de façon temporaire, en limant l'axe légèrement pour qu'il ne provoque plus de blocage de la roue, mais je pense que je vais devoir changer complètement cette pièce :prof:

Je vais pouvoir remettre le sous-marin à l'eau !

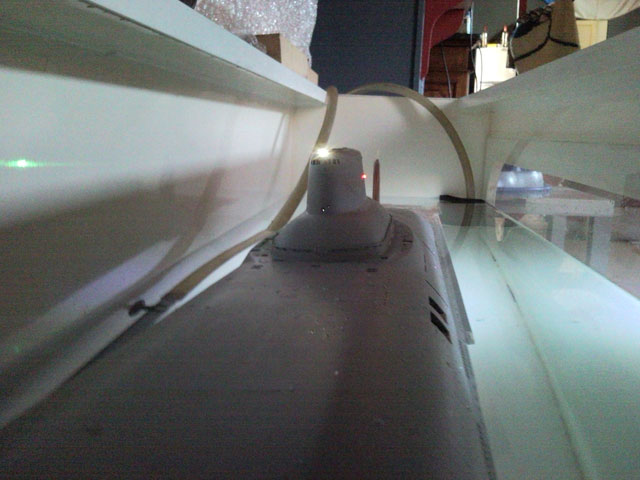

TK-17 est dans sa ligne de flottaison haute, cependant, un peu de mousse à l'arrière sera certainement ajouté plus tard...

Tout fonctionne normalement, je vais pouvoir le faire plonger avec les pistons à 100%...

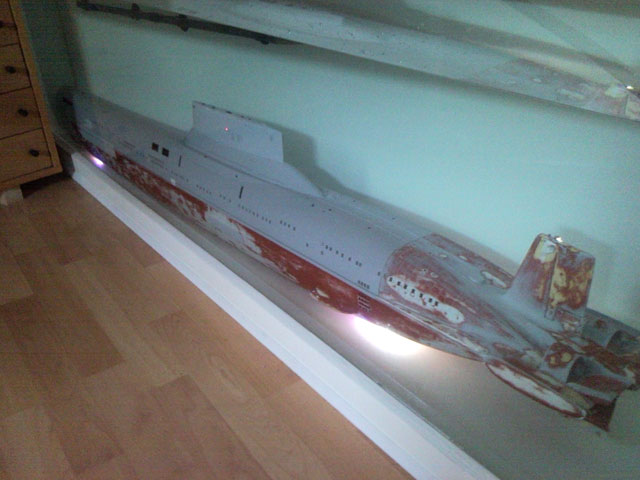

Comme prévu le sous-marin plonge au fond... Un peu par l'arrière mais rien de bien grave, la mousse pourra régler ça...

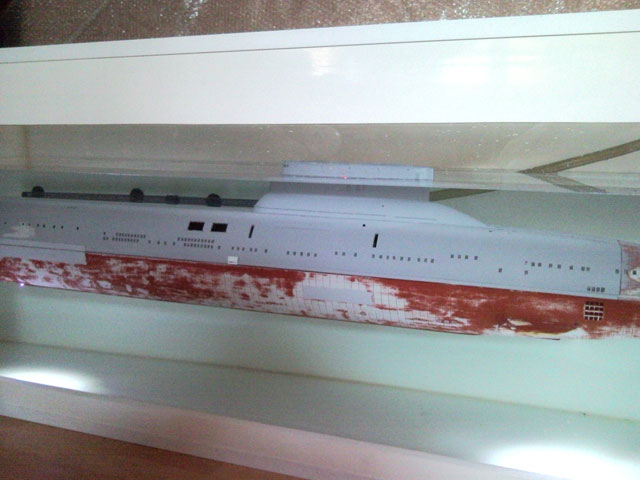

A 80% en position médiane, le sous-marin est en équilibre mais avec la partie supérieur du massif hors de l'eau. Cette configuration me plait bien, car il faut peu de chose pour le faire plonger et en navigation l'immersion peut être facilement tenue.

Je pense que je vais en rester là tant que je n'ai pas changer la plaque en Lexan de 8mm par une plus fine. En plongé, j'ai eu une fuite lors de l'action des safrans au niveau du passe coque, il va falloir que je me penche sur ce pb.

voilà pour aujourd'hui :repport:

23/08/2013 : Travail de détaillage du pont

Quelques nouvelles de TK-17.

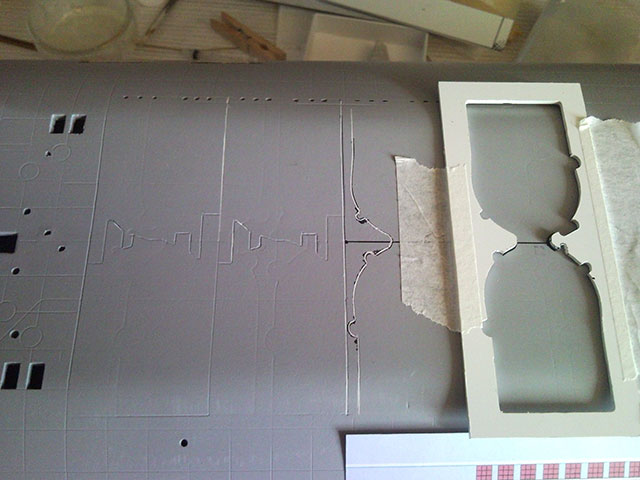

Tout d'abord, je continu en ce moment, quand j'ai un peu de temps, entre mes divers déplacement, à graver les portes missiles du pont. Je prend mon temps et grâce au gabarit fait par Jobfark, j'arrive à un compromis pas trop dégueux.

Concernant une modernisation / refonte possible :

Je ne suis pas satisfait par le fait d'avoir un seul servo pour commander les deux safrans de direction avec le système des tringlerie soudées. Je songe très sérieusement à mettre pour cette tache deux servos au lieu de un ce qui m'obligerais à refaire les passes coques et modifié la platine dans le WTC pour accueillir trois servo et non plus deux.
J'envisage aussi de passer les pistons de 825ml à 900ml ce qui augmenterait mon ballast de 150ml ce qui me donnerai un peu plus de lattitude.
Par ailleurs, je pense procéder à la mise à jour de l'electronique de commande des pistons par deux platines comme celle-ci :
Passer enfin les pistons en 100% proportionnel (car le system TAE...c'est merdique).

25/09/2013 : Gravures...

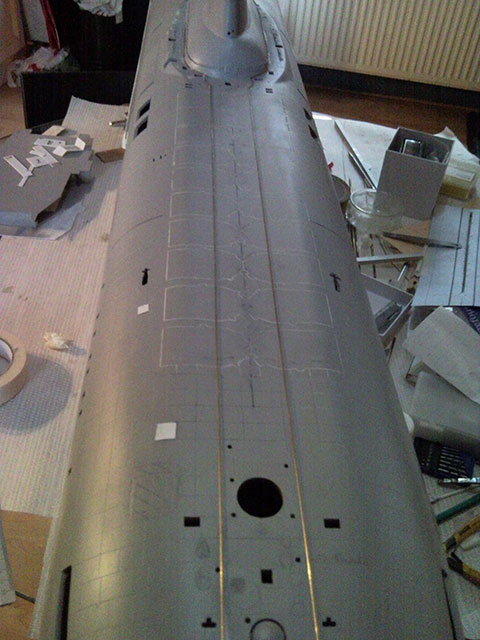

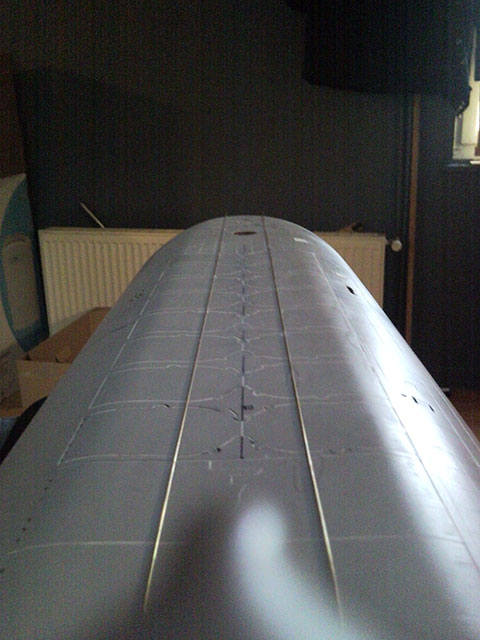

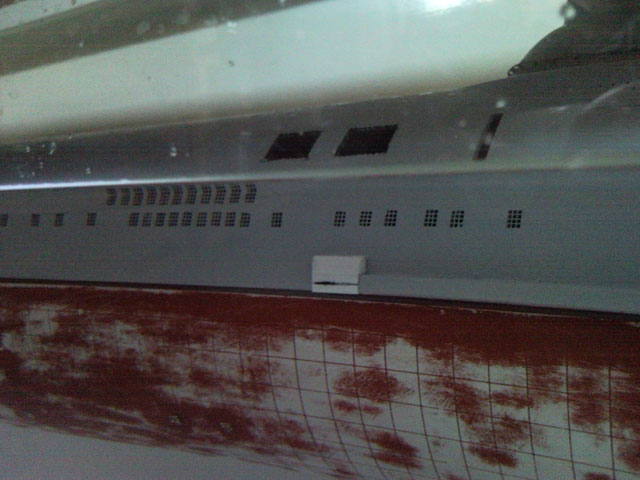

Les gravures des portes missiles sont terminées, j'ai mis en place les rails de sécurité sur le pont. Il me reste une quantité de perçages à faire et quelques grilles à placer :roxe:

Il reste encore du travail à faire sur la partie babord, notamment des finitions...

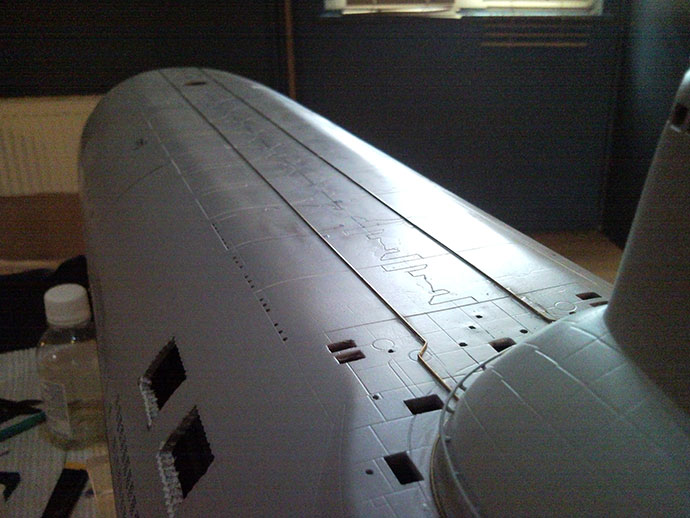

Une belle vue du pont missile, je suis pas trop mécontent du résultat, encore beaucoup de détails à ajouter :dive:
