03/05/2012 : Boitier des ALR

Bon c'est pas tout mais il y a encore du taff !

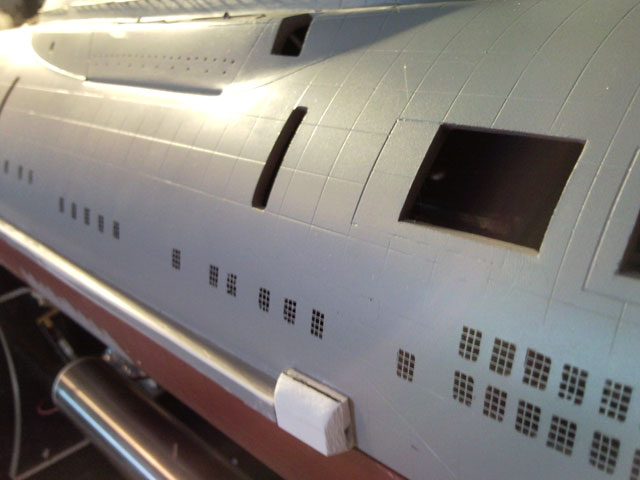

J'ai fabriqué avec du profilé Evergreen les deux boites de maintenance des ALR que je n'avais pas encore eu le temps de fabriquer. Celle de babord viens d'être posée !

04/05/2012 : Détails sur la coques

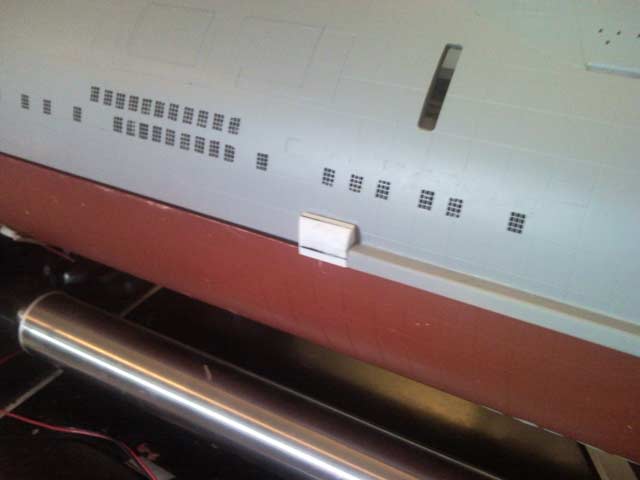

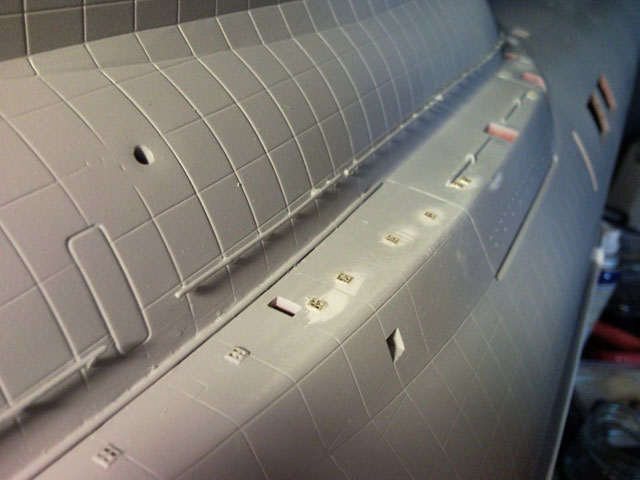

Ce matin, j'ai décidé de poser les dernières petites grilles qui se trouvent sur la coursive tribord. Sinon j'ai placé la boite de maintenance de l'ALR tribord

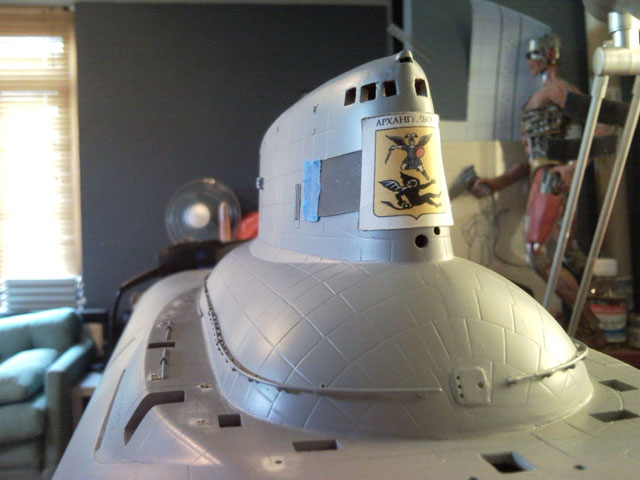

Une petite vue du massif avec le patch de l'Oblast d'Arkhangelsk.

07/05/2012 : Modifications diverses...

La coque étanche est finie d'être démontée et grand bien m'e a pris ! C'était un bordel sans nom là dedans et au fur à mesure des modifications le câblage était devenu pas rationnel du tout >_<

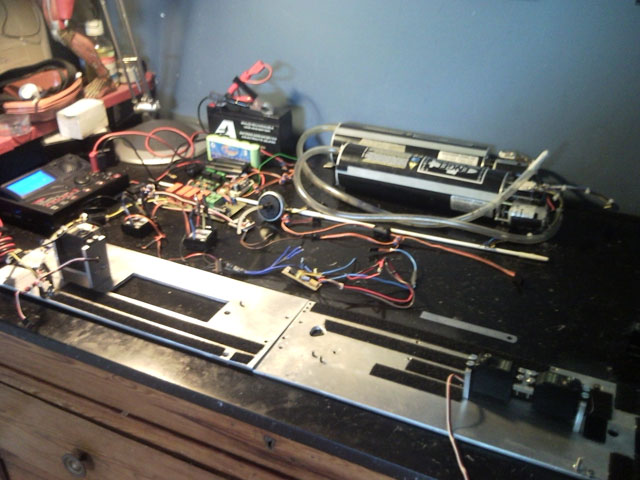

Tout le contenu de la coque étanche se trouve là...

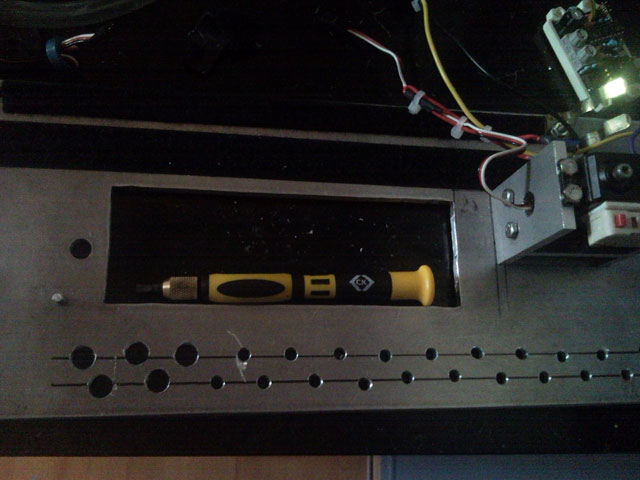

Perçage de la platine pour récupérer du volume pour la compression de la coque étanche. Chaque trou me libère 0.3181 cm3. N'ayant pas la perceuse colonne, les perçage manque un peu d'alignement, heureusement c'est un espace sous le piston Engel...

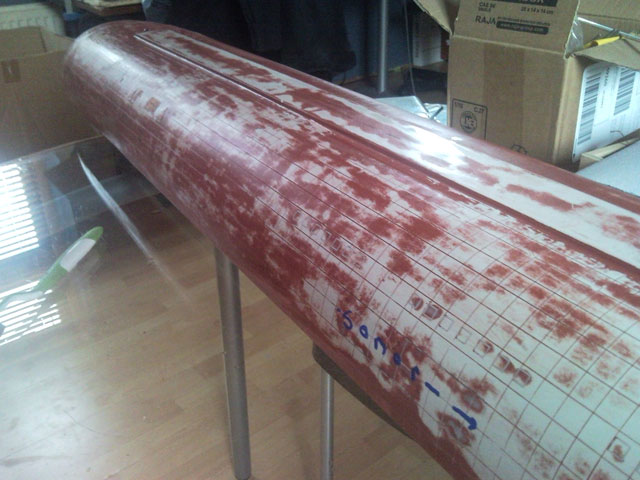

Ponçage de la coque comme prévue au programme en cours pour deux raisons, d'une part pour finir les modification faite au syntho et d'autre part pour enlever l'appret qui à certain endroit caille. Celà veux dire que j'avais ou mal mélanger mes bombe ou mal préparer la surface ou les deux >_<



Il me reste le dôme avant et le côté babord à poncer...


08/05/2012 : Fenêtres sonar

Bonjour à tous !

Je continue le programme sur la partie inférieur de la coque en m'attaquant cette fois aux fenêtres sonar de l'étrave.
Pour renforcer les détails des fenêtres, je vais utiliser la textures tressée de la gaze médicale....

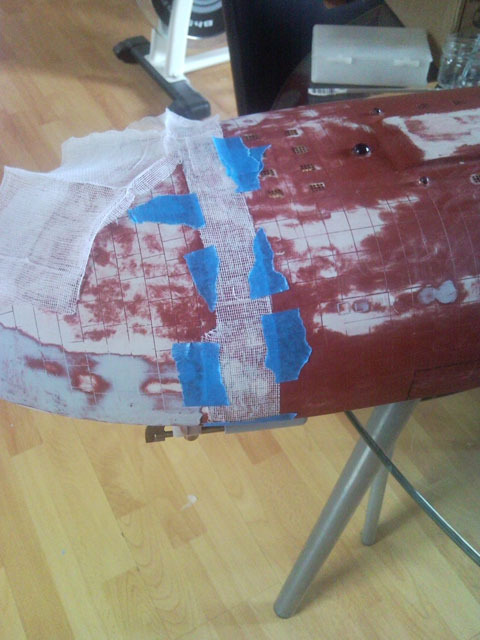

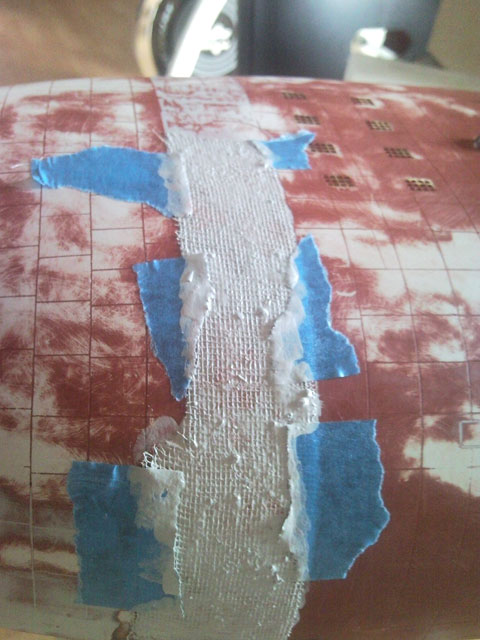

Je la place précautionneusement pour avoir un quadrillage le plus régulier possible en la maintenant avec de l'adhésif de peintre...

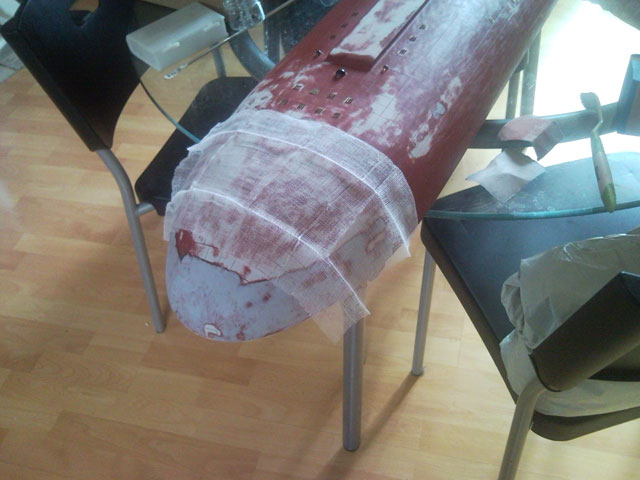

Un jus de Sinto monocomposant diluée à l'acetone est rapidement appliqué sur la gaze...


Rapidement les maintiens sont enlevés pour pouvoir finaliser les parties non enduites...

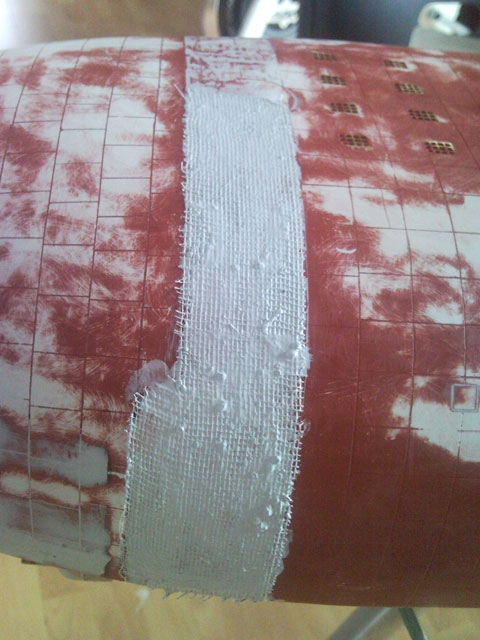

Je suis content du rendu que cela procure. Il faut maintenant attendre que cela sèche avant de pratiquer un léger ponçage...

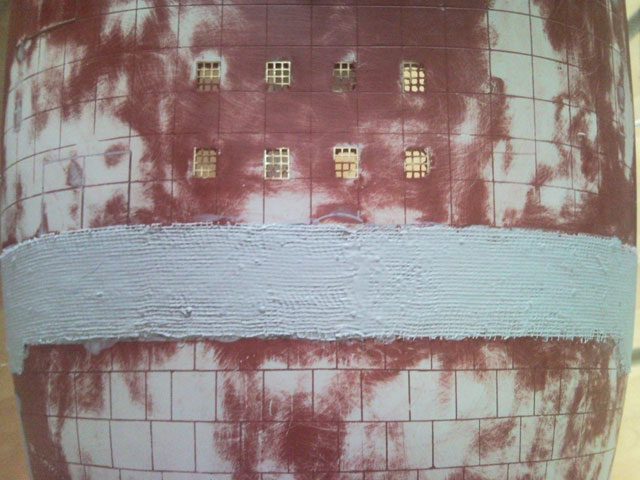

Je continu sur la lancée du détaillage des fenêtres sonar.

La difficulté réside dans le fait d'avoir un maillage le plus régulier possible...

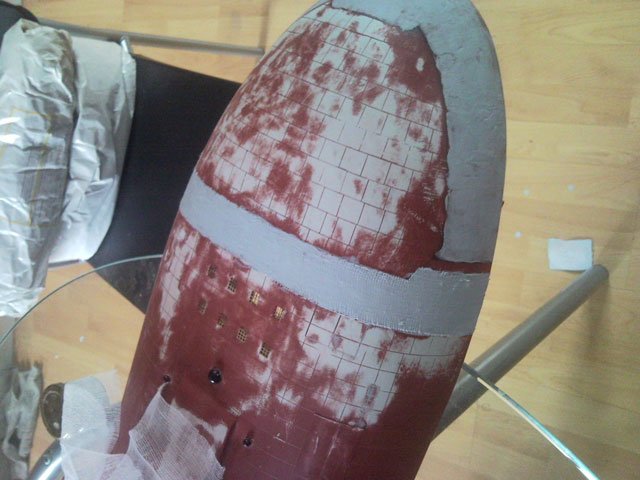

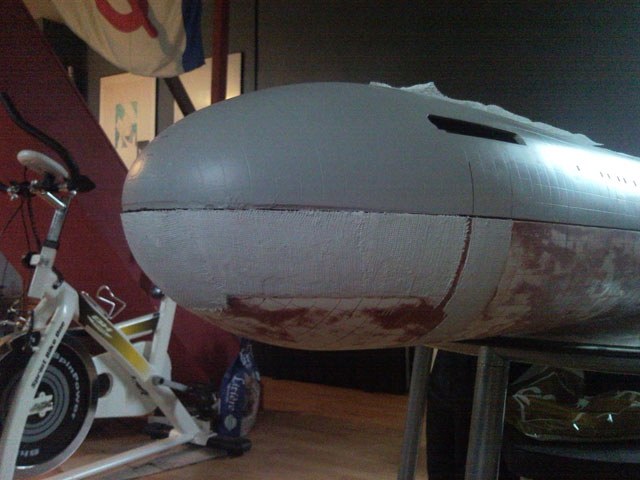

La première partie est terminée, je suis plutôt content...

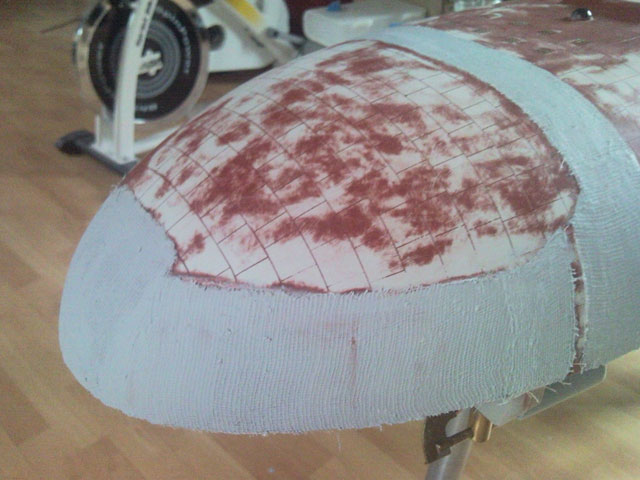

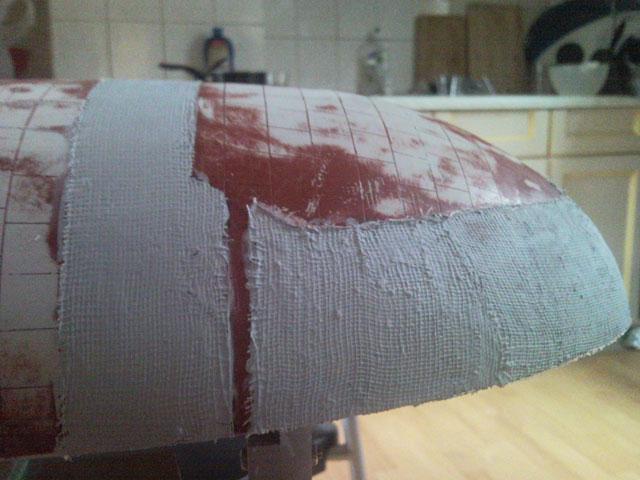

Le dôme est plus délicat à faire...

Il va y avoir ensuite, un travail de finition à effectuer...

Mais déjà le rendu est prometteur...

Il me reste plus que les fenêtres sonar de flanc à terminer. Ensuite je pourrais finaliser certains détails sous la coque avant de repasser à la coque étanche...
