Voilà, les grand travaux de modifications du massif sont à présent terminés. Il reste maintenant à faire des ajustements de détails mineurs, terminer les vitrages soit à la résine transparente soit avec des morceaux de Lexan poli, je ne sais pas encore !

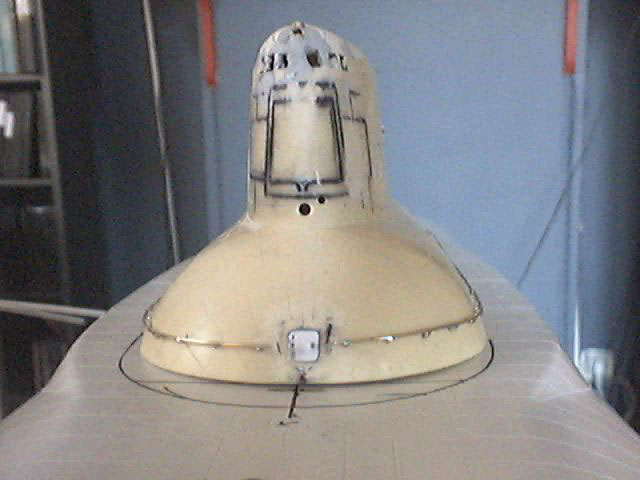

Sur la vue de face, on constate effectivement que les fenêtres ne sont pas totalement terminées on aperçoit le gabarit qui m'a permis de tracer la disposition du logo. Ce gabarit sera retouché et améliorer par la suite...



Un boulot important de dégraissage et de ponçage de finition m'attend avant d'attaquer la peinture. Une partie de ce travail sera réalisé avant que le massif soit fixé à la partie supérieur de la coque.

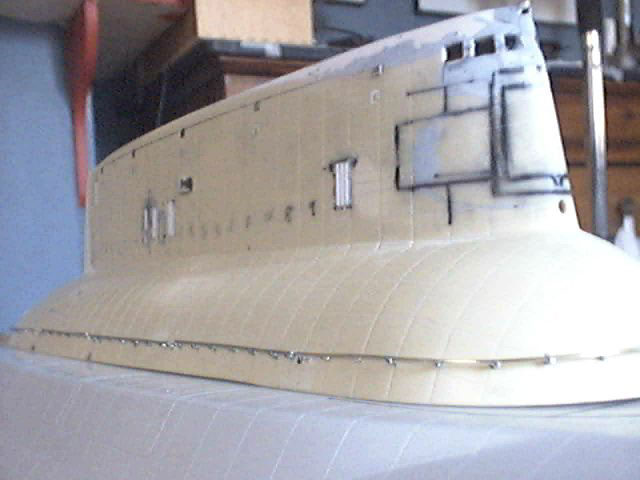

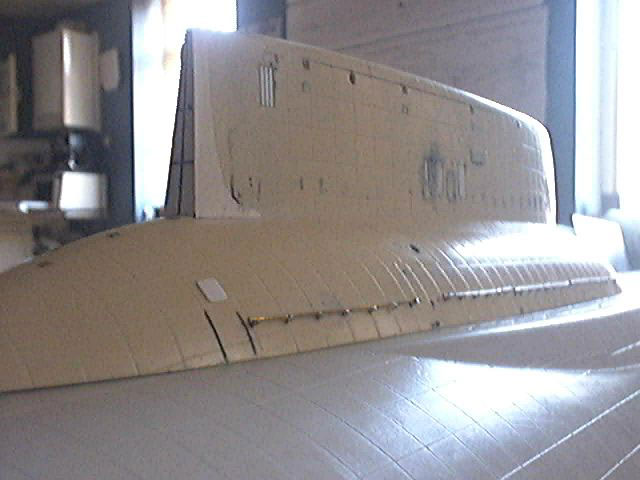

J'aime beaucoup cette angle de vue, l'arrière du massif améliore nettement le réalisme du massif !



Il manque encore quelques petites grilles sur le haut du massif...

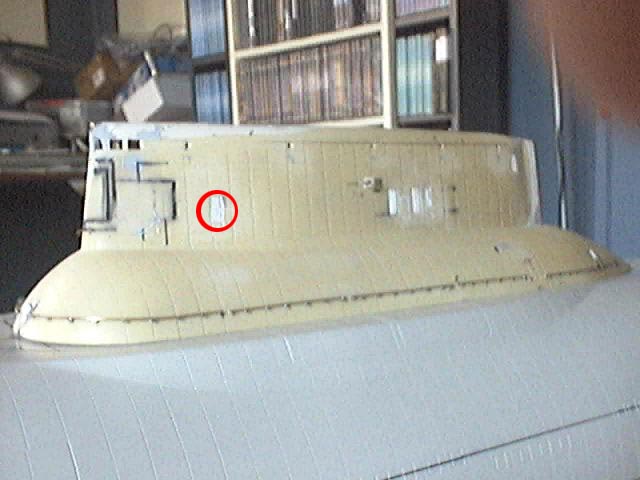

Contrairement à ce que je pensais, mais je m'en suis rendu compte un peu tard, les face du massif ne sont pas symétrique, j'ai donc du reboucher l'un des trou que j'avait pratiqué et ou j'avait posé la "grilles"...

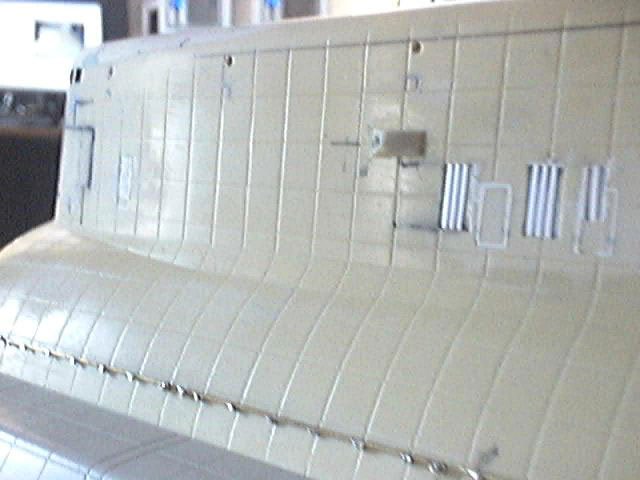

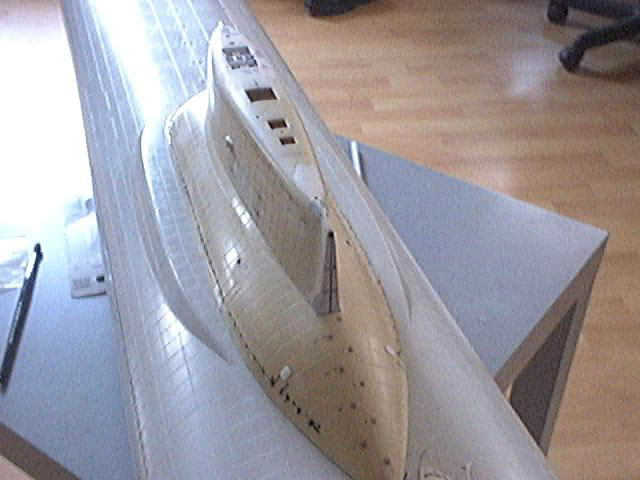

Sur cette vue on voit les petites grilles carré qui reste à poser devant les perçages sur le haut du massif.



Aujourd'hui je vais au club m'occuper de l'usinage de ma semelle en alu de la coque étanche !

Alors que l'usinage de la plaque se termine doucement, j'ai commencé à mettre en place les différents éléments afin de voir les modifications/adaptations que je vais apporter à la coque étanche.

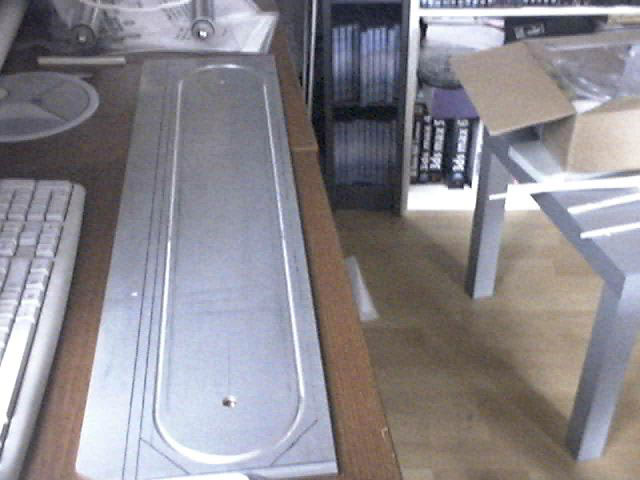

Ici on a une vision de l'état actuelle de la plaque en alu, il reste à pratiquer la fenêtre, à la remettre à la bonne taille et faire les perçages.

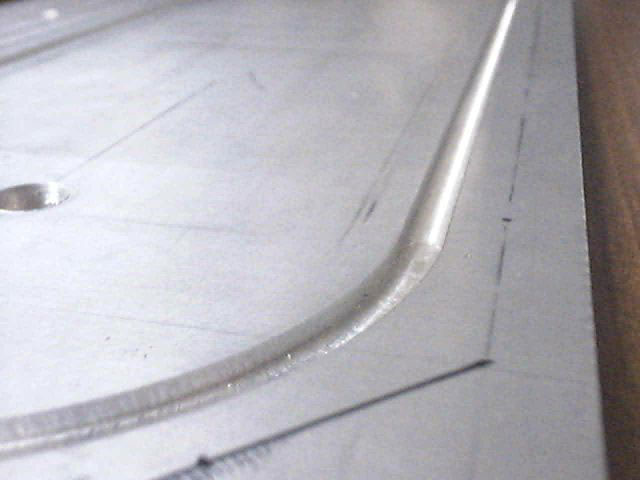

Un détail de la gorge... Un grand merci à Régis du CML (notre club) pour son aide précieuse lors du fraisage.

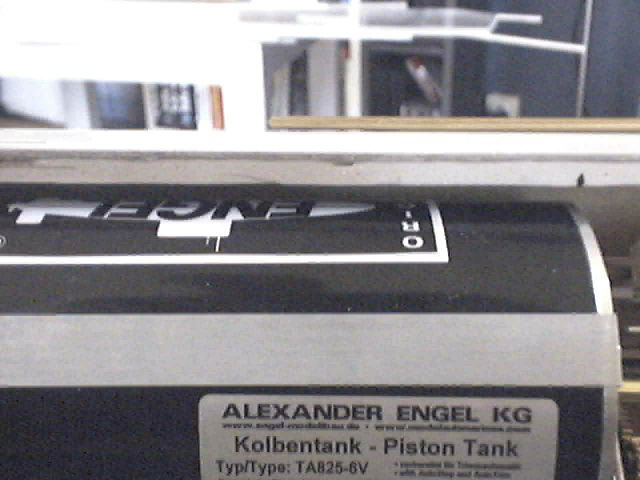

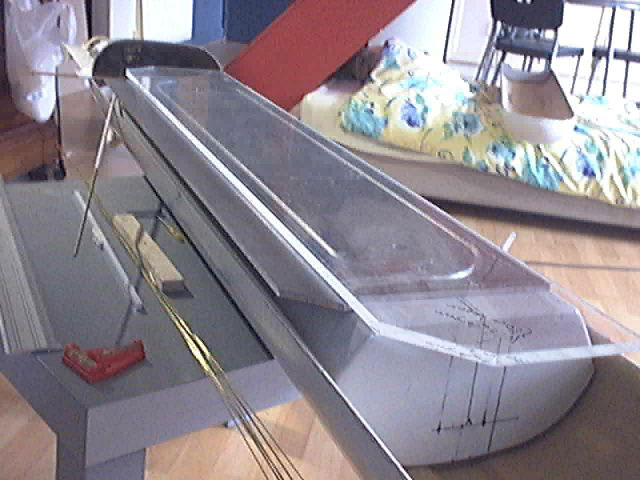

Voilà à peu près ce que va ressembler l'épaisseur plaque alu + plaque Lexan. Afin de limiter la hauteur, je vais être contrains à rabaissé la coque étanche afin de ne pas devoir rajouter un couple mousse/plombs important !



On voit que je vais pouvoir descendre la coque épaisse de 5mm sans problèmes.

Engel avait, autour de sa fenêtre, noyé des barres de métal dans de la résine+microballon, je vais pouvoir sans problème réduire l'épaisseur de la résine à ces endroits restant.



La nouvelle platine en alu, elle remplace celle en PVC. J'ai opté pour ce choix pour trois raisons :

- esthétique, j'aime bien l'alu brossé
- servir de lest donc mettre moins que les 5kgs de billes de plombs fournit par Engel
- servir de masse commune pour l'électronique.

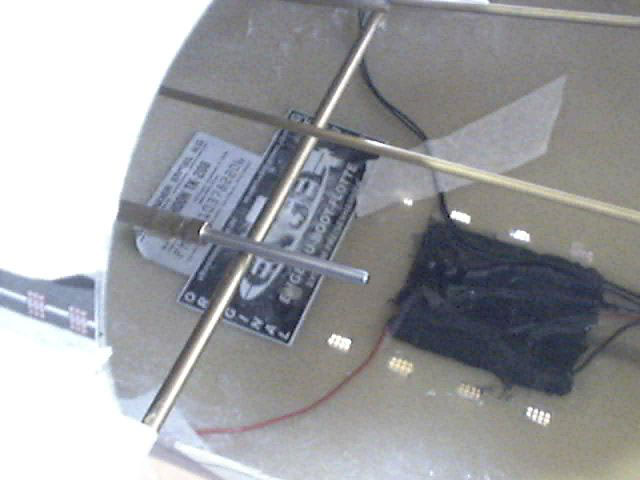

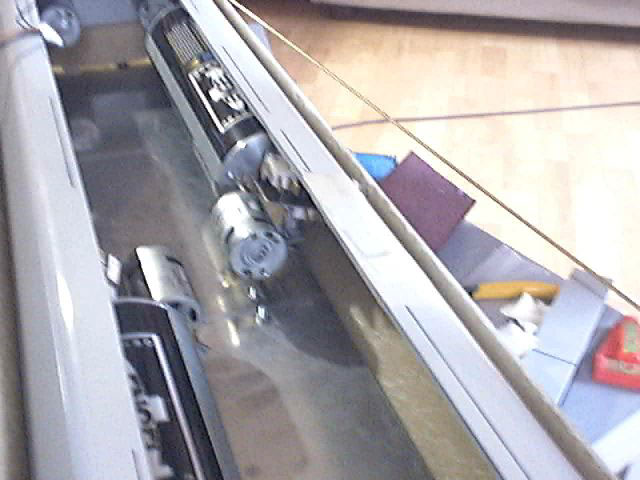

On voit les arbres, ils vont être soutenu par une poutre, j'en avait fait une poutre en PVC un peu comme celle qu'a fait Ramesh mais je l'ai fait sauter car elle ne plaisait pas !

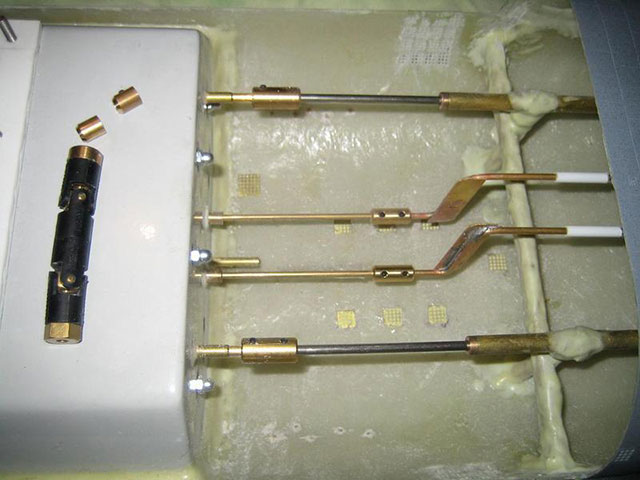

Le montage de Ramesh :

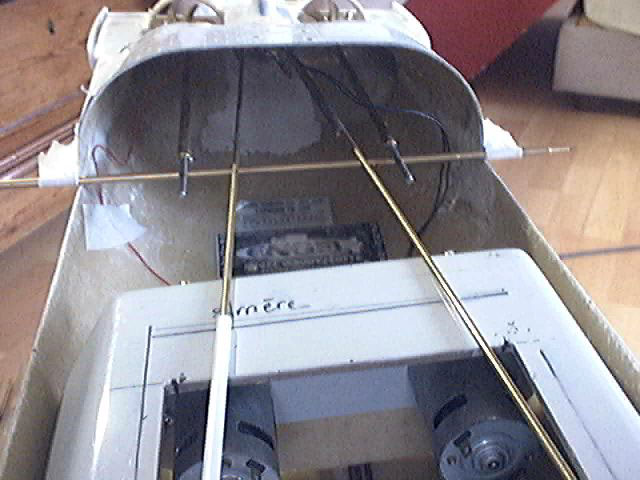

L'état actuel :



Les lignes d'arbre sont soutenu temporairement par un ancien axe de 5mm qui servait...de ligne d'arbre !




Voilà pour aujourd'hui.

J'ai commencé à travailler sur le dessin de la futur potence qui va soutenir les deux lignes d'arbres en remplacement de celle temporaire en PVC.

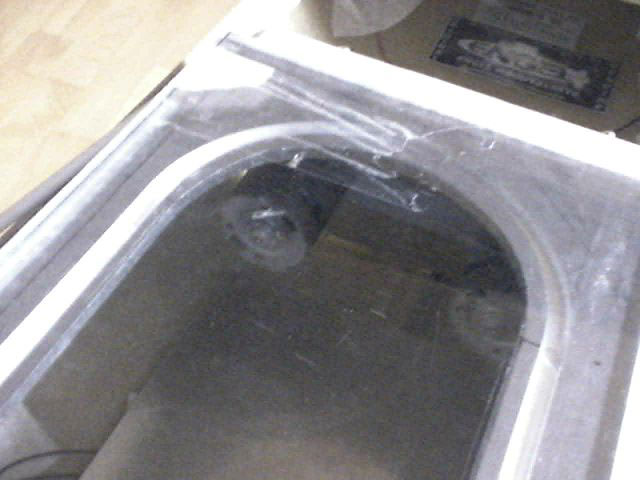

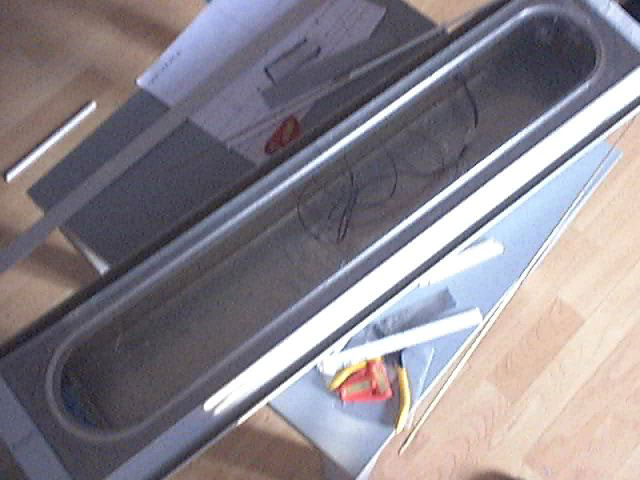

Concernant le travail du jour, qui n'est pas la potence de mes arbres d'hélices, j'ai pratiqué la fenêtre de ma plaque en Alu, je le dis tout de go : Opération galère !

Je n'aime pas la scie-sauteuse, même avec un guide la découpe n'est pas parfaitement rectiligne ! Mais le pire c'est de faire des demi-cercles !

Donc bon c'est pas parfait, je vais devoir corriger à la lime et à la toile émeri O_o


Bon ça aurait pu être pire... mais quand même...

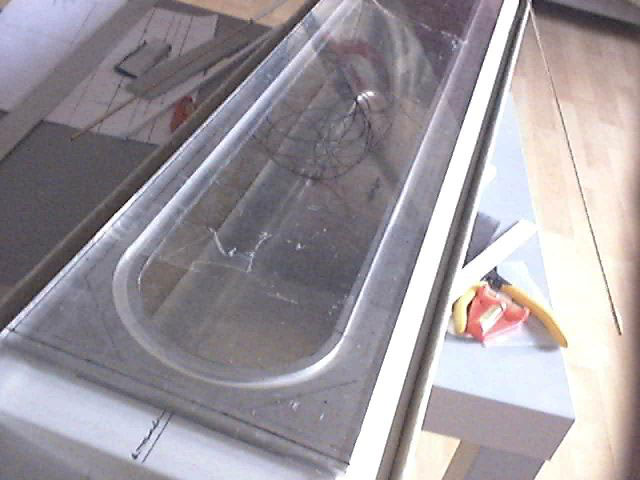

Une petite vue d'ensemble... j'ai encore du boulot ^^



Voilà c'est tout pour ce soir !
