13/06/2011 : Préparatif pour la deuxième phase de navigation, cette fois-ci à Mol !

A une semaine de Mol, pas question de faire des modifications lourdes, cependant je dois bien admettre qu'il y a pas mal de choses que j'ai envie de refaire.

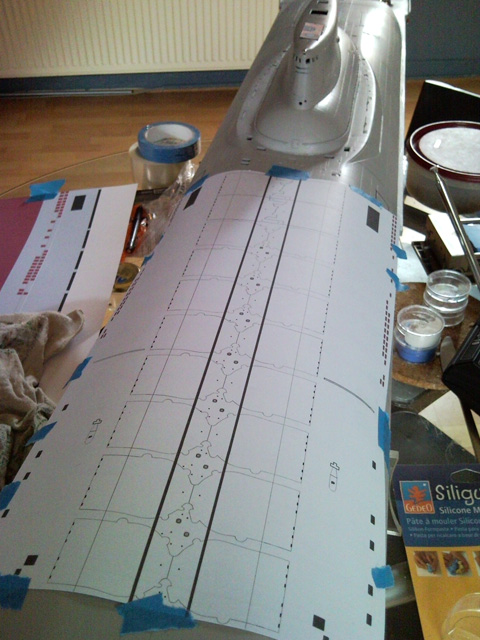

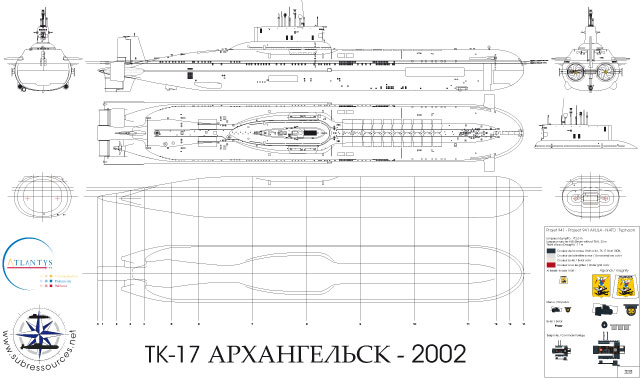

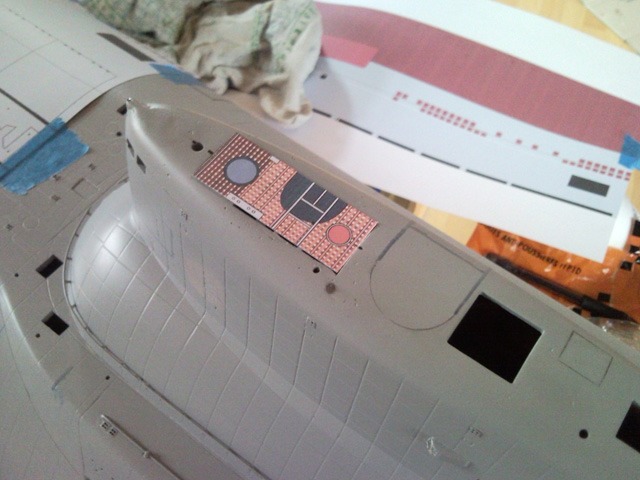

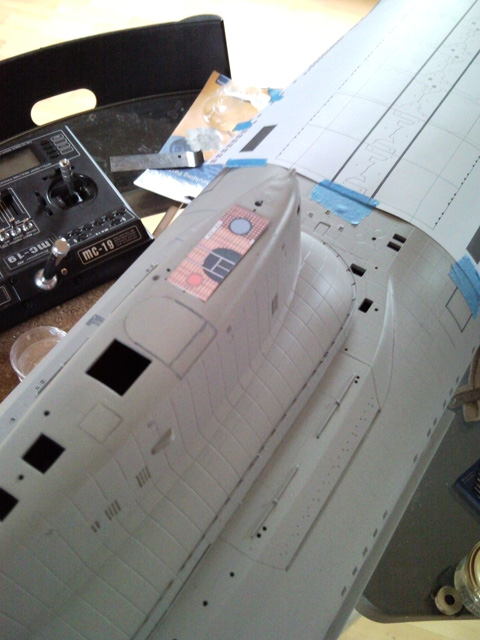

Disposant de documents plus précis qu'à l'époque ou j'avais fait des modifications sur le massif, je suis tenté par refaire ce qui est incorrecte. On remarque que le schéma de la baignoire ainsi disposé correctement sur le massif donne une place visuelle très importante.

Par ailleurs, l'ancienne baignoire à un défaut de centrage de 1,5mm environ qui visuellement se voit beaucoup plus maintenant que le massif est apprêté. Bien sûr ces modifications sont extrêmement lourdes et va nécessité de refaire le câblage électrique de la lumière frontale qui est maintenant noyé dans le collage de la baignoire.

Le deuxième gros chantier concernera la rectification du pont missile. j'en ai déjà parlé et le chantier va commencer par une sinto party assez longue...

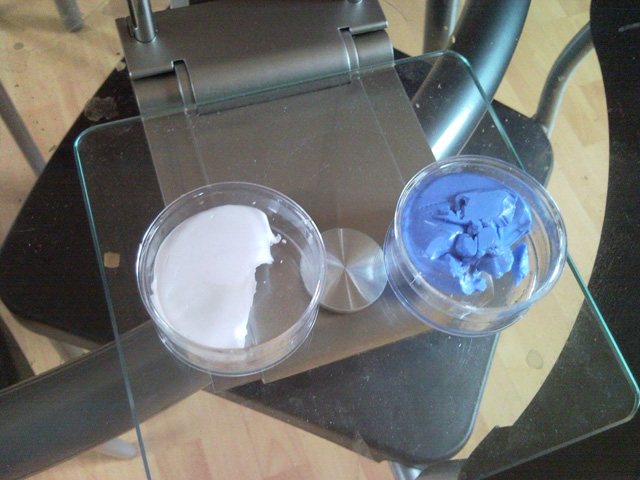

Le projet suivant à pu commencer aussi aujourd'hui. J'ai essayé un produit de moulage silicone bi-composant pour pouvoir récupérer la forme extérieur de la coque et faire avec la bonne courbure les deux trappes d'évacuations qui seront munies d'une charnière et ouvrable.

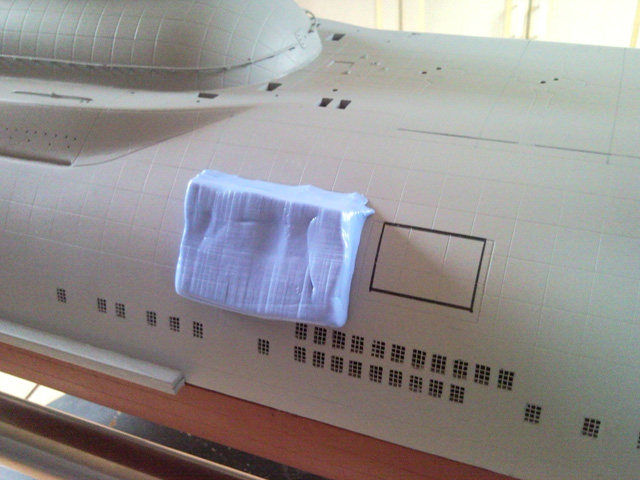

Mise en place de la pâte silicone...

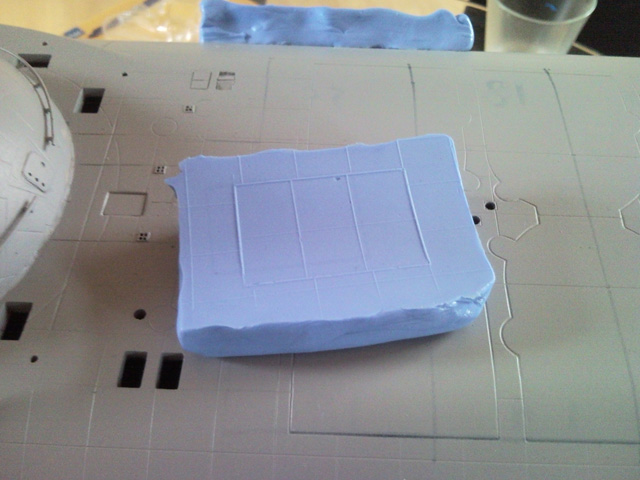

10 minutes plus tard, démoulage !

J'ai hélas planté un de mes moules, je n'avais pas assez pressé le silicone contre la coque dont j'ai une grosse bulle

Voilà pas mal de boulot en perspective en plus des différentes choses à corriger après Mol !

14/06/2011 : Nouvelle baignoire et corrections mineurs...

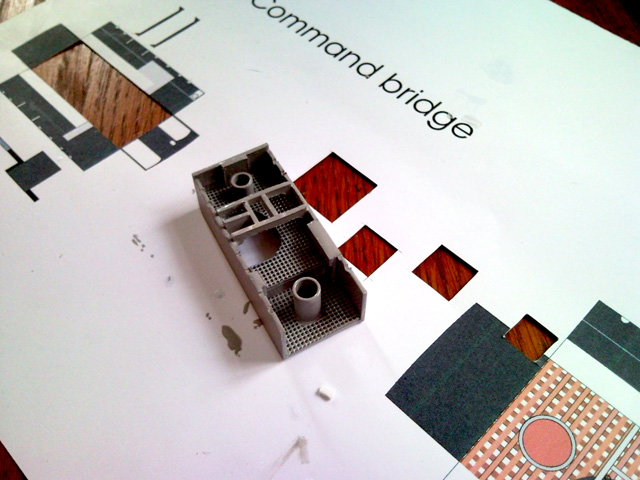

J'ai pris mon courage à deux mains et j'ai commencé à travailler sur une nouvelle baignoire; plus je regarde celle actuelle, plus son inexactitude m'énerve ! Cela va me faire faire une très gros chantier, mais au point ou j'en suis laisser une erreur aussi voyante (à mes yeux) rend le reste de mon boulot invisible !

L'ensemble de la structure est disposée, il ne reste plus que des détails supplémentaires et une intégration au massif.

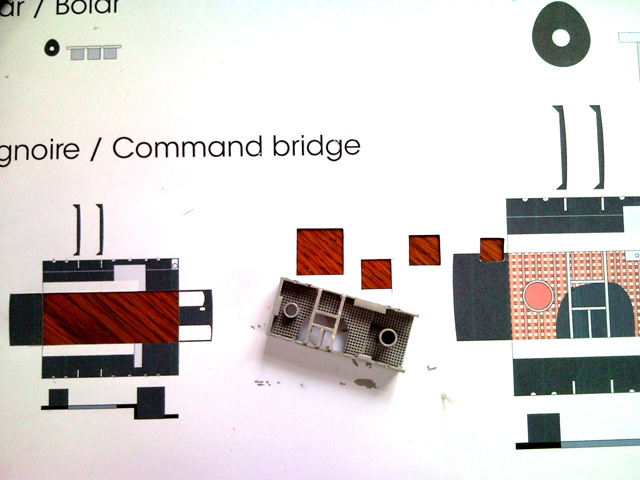

Une petite comparaison avec la vraie !

Il reste encore du boulot de finition qui sera réalisé quand je commencerai les travaux sur le massif. Les hachures montrent l'espace manquant de la baignoire, je vais devoir aussi refaire la chambre du périscope avant qui n'est pas bien centrée.

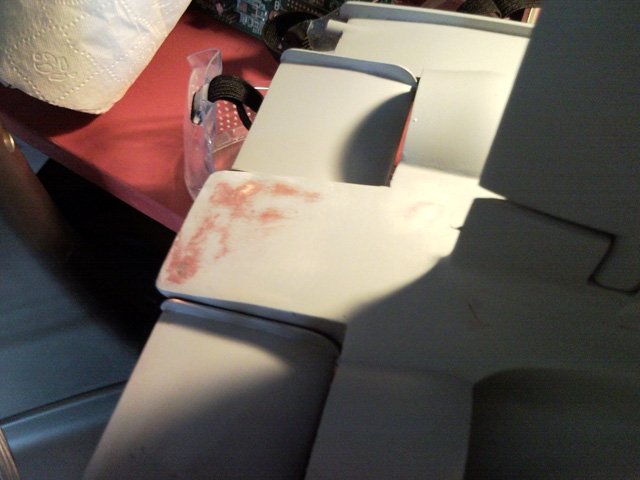

Je n'ai pas pu résister pour ne pas bosser sur quelques finitions de surface sur la queue de castor et sur l'alr tribord, le sinto doit sécher et je poncerai délicatement.

Voilà pour ce matin !

N.B.: Le plan de la baignoire a été réalisé d'après observation photographique sur Illustrator.

20/06/2011 : Navigation, fuites et retour à l'atelier...

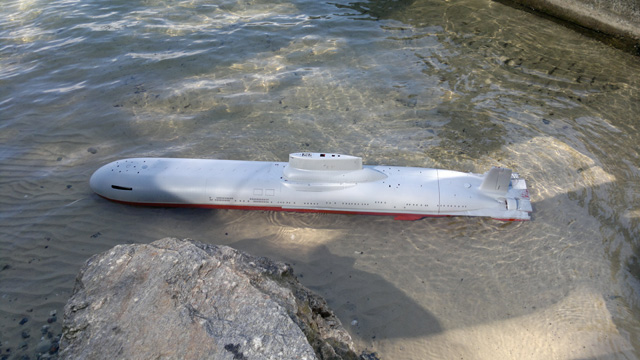

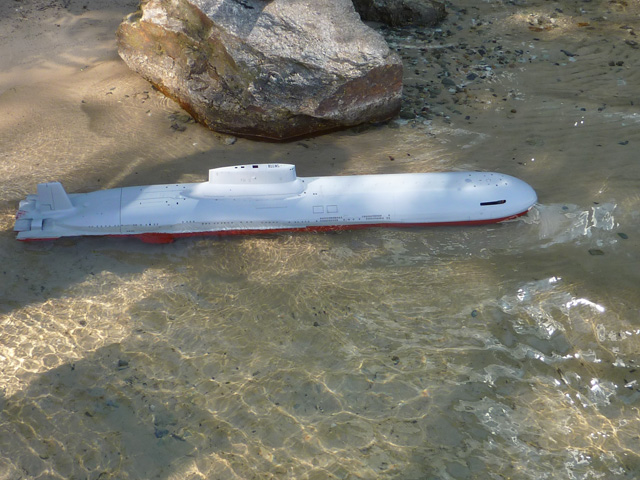

Voilà deux photos de la rencontre de Mol (Merci à Pierre).

Le soum est pas dans ses lignes, et il va être déporté par le vent... [NDLR 2017 : bah...si en fait... quasiment dans les lignes de la flottaison basse... à 2 ou 3 mm près !]

Sinon j'ai trouvé l'origine réel de la fuite. Le joint torique du passe coque était défectueux avec des traces d'Endfest séché et le presse étoupe était faussé donc la rondelle qui pressait le joint était englué avec aussi des traces d'Endfest. Cela ne va pas, par ailleurs m'empêcher de revoir un peu le mécanisme et d'ajouter un tube de guidage pour éviter les mouvements parasites.

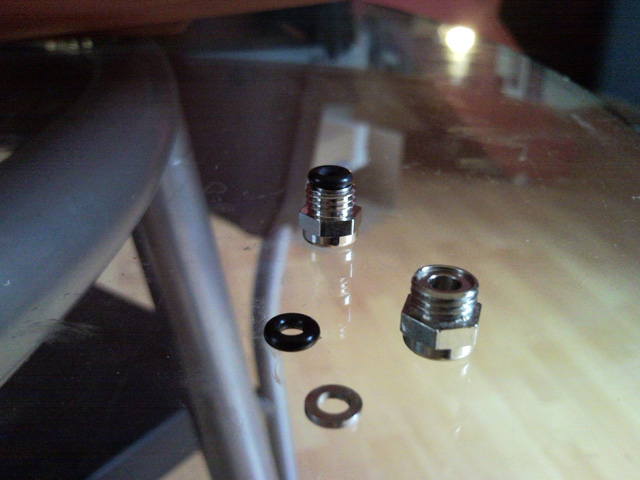

Au premier plan les éléments défectueux, au second plan leur remplaçant !

21/06/2011 : Mise en place de la nouvelle baignoire...

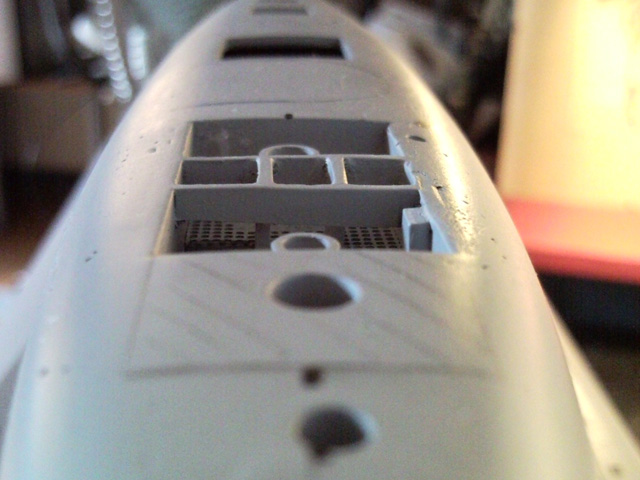

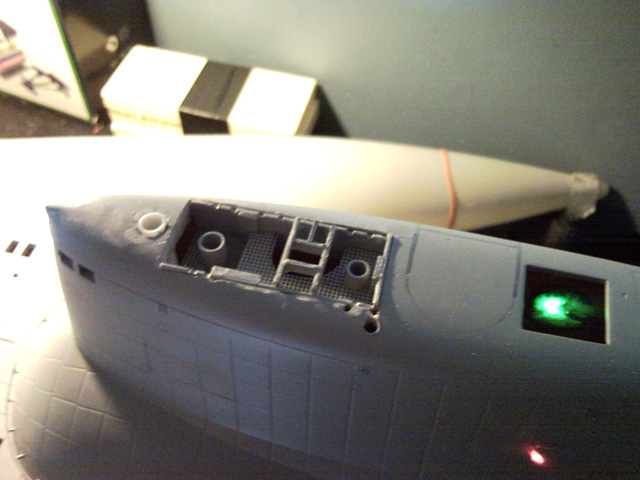

Le travail d'aujourd'hui consiste à la mise en place de la nouvelle baignoire et le nouveau conduit du périscope avant !

Il reste maintenant un gros travail de finition !

Et certainement une Sinto-party !

Le travail continue sur la baignoire.

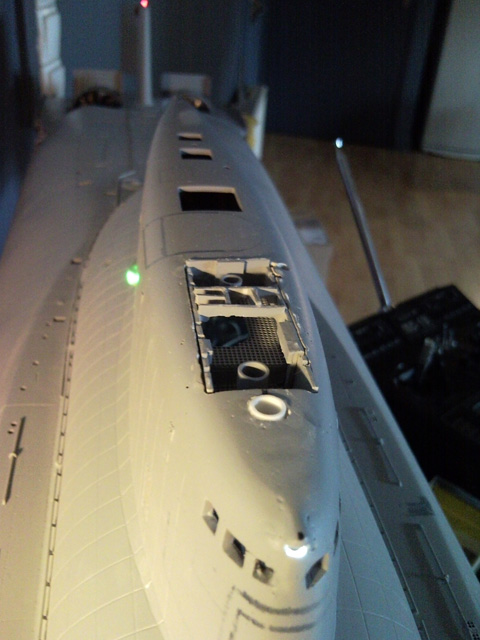

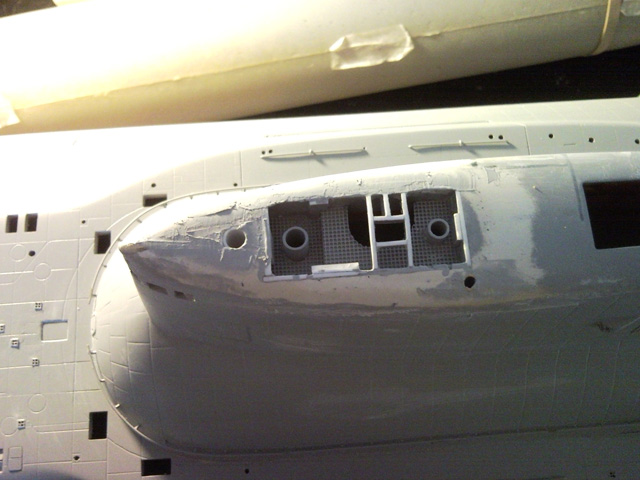

Voici ce que donne l'intégration avec la dernière étape de mastiquage.
