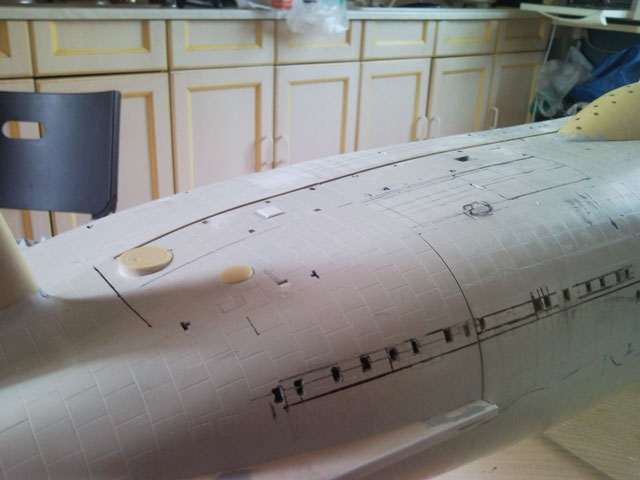

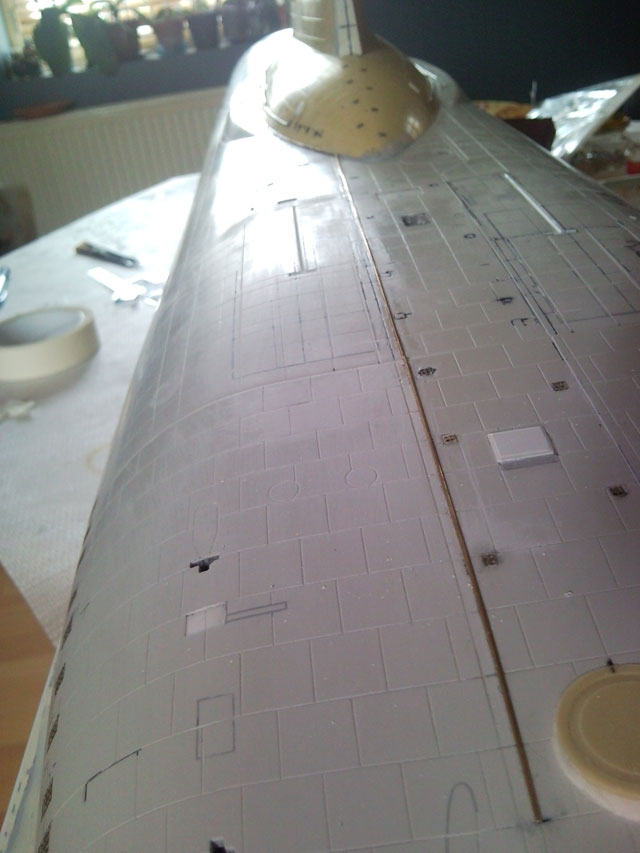

Je continue le détaillage du coté babord arrière. J'ai placé la main courante... à défaut de faire un rail...



Une petite vue sur les trappes qui sont en train d'être percées, il manque aussi les deux bites d'amarrage... je ne sais pas encore si le les fait fonctionnelles ou pas... Il manque les petites grilles carrée qui vont être posées bientôt.

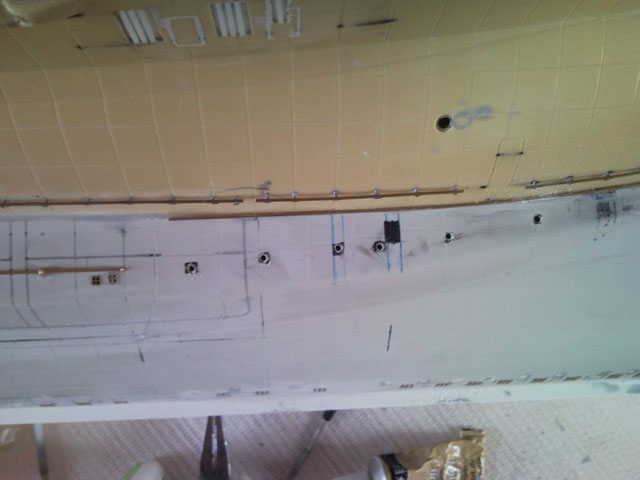

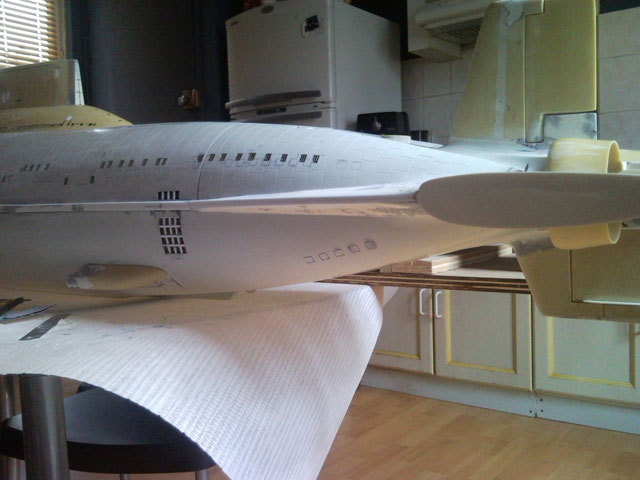

J'ai commencé à percer les dalots du côté tribord...



Une fois les détails finalisés, je pourrai poncer pour tout remettre au propre avant de passer un coup d'apprêt; mais il reste encore beaucoup de travail à faire !

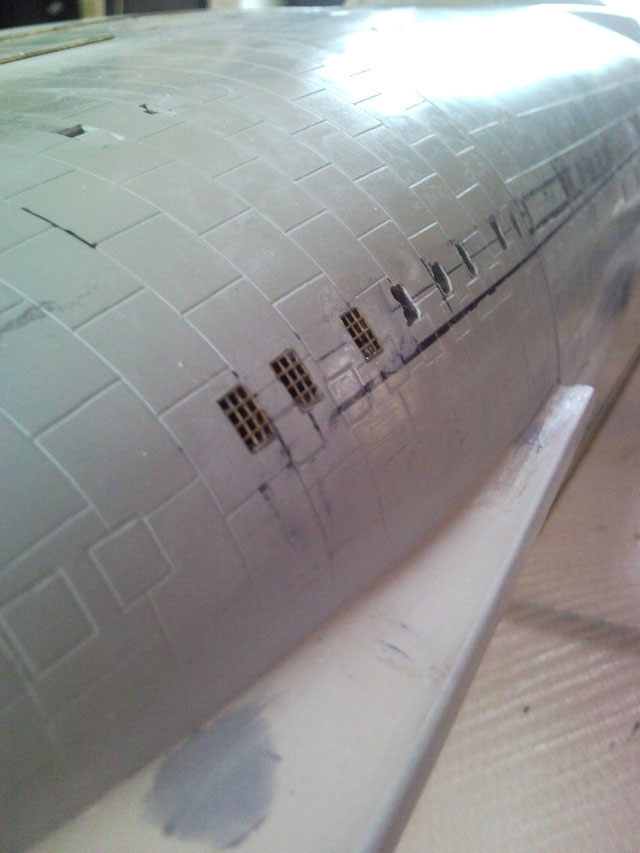

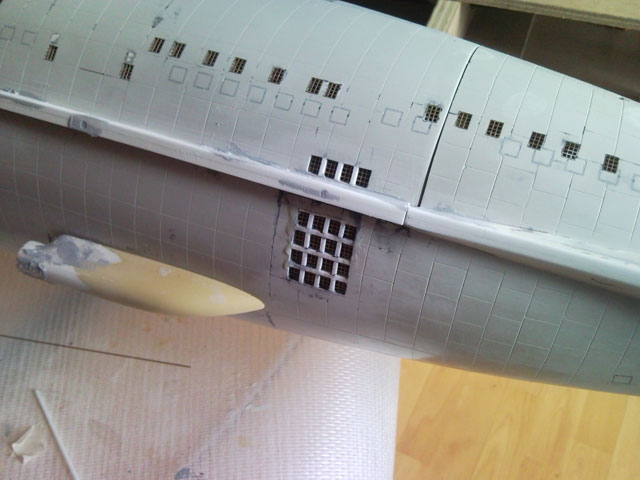

La pose de grilles...

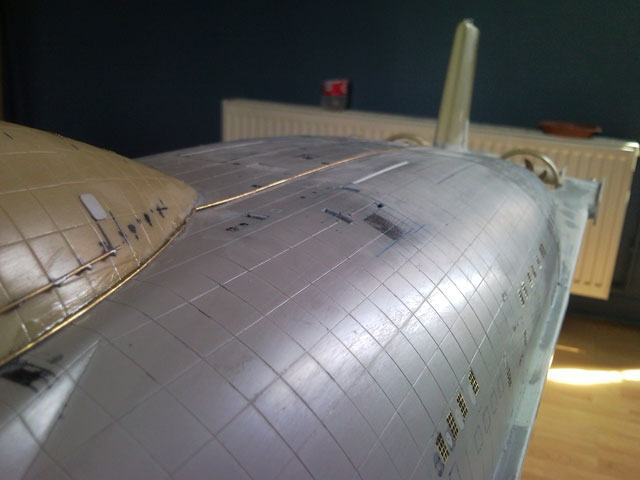

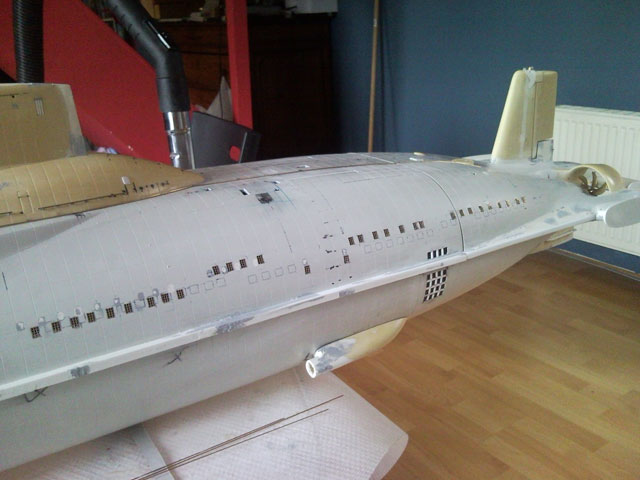

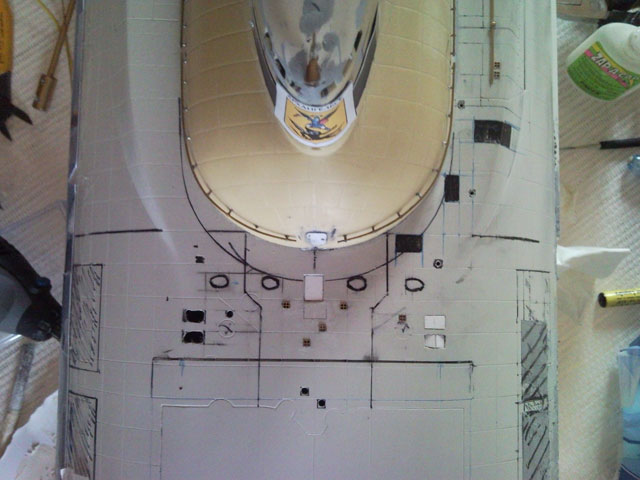

Une vue d'ensemble.

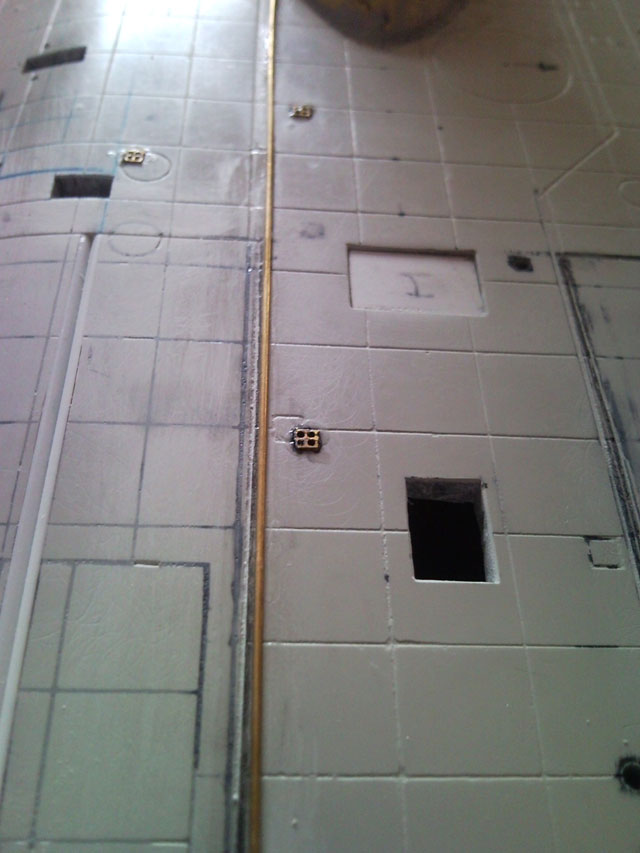

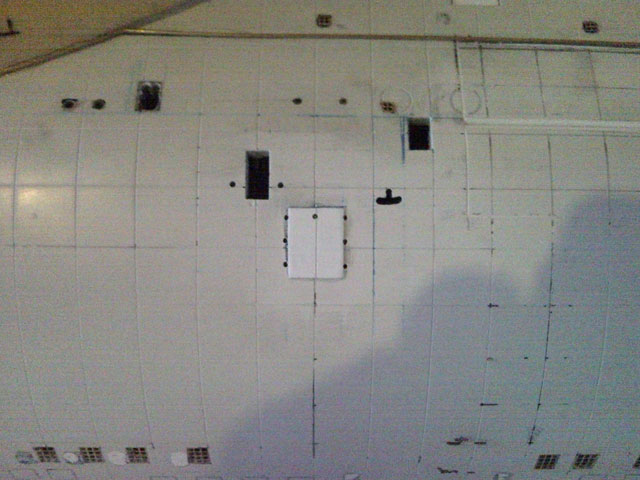

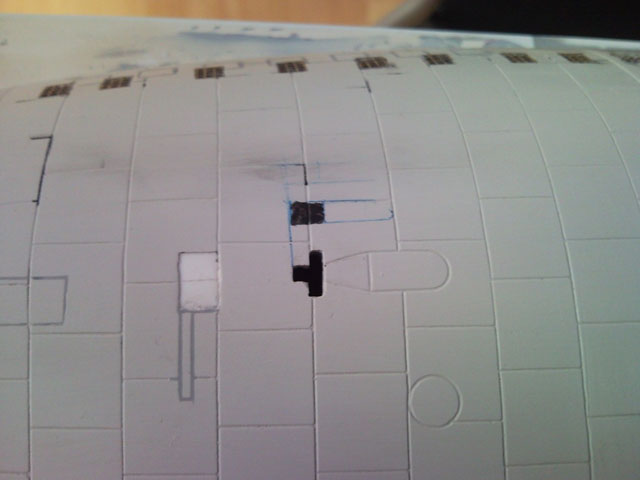

Détails sur une trappe. Il en reste trois autres à faire, plus à finir l'espèce de torpille schématique à fignoler et à graver.



Voilà, c'est tout pour aujourd'hui !

Le pont missile est faux..., enfin pas au niveau de sa forme mais au niveau de la disposition et de la forme des gravures des trappes missile et il y'a une flèche au centre de 2 à 3 mm, les trappes devraient commencer à partir de la ligne noir visible sur cette photo et les quatre premières ont cette tronche là...



Donc la zone ou se trouvent les trappes est trop en avant de 13mm, ce qui n'est pas rien. Soit je laisse ça comme ça... et je me prends pas la tête, soit je refais tout le pont missiles (et certains me rediront "Mais pourquoi tu ne l'as pas fait toi même la coque ????") et j'en profite pour me taper à faire les 20 portes...

Allez... je pose une grille à tribord pour me calmer...

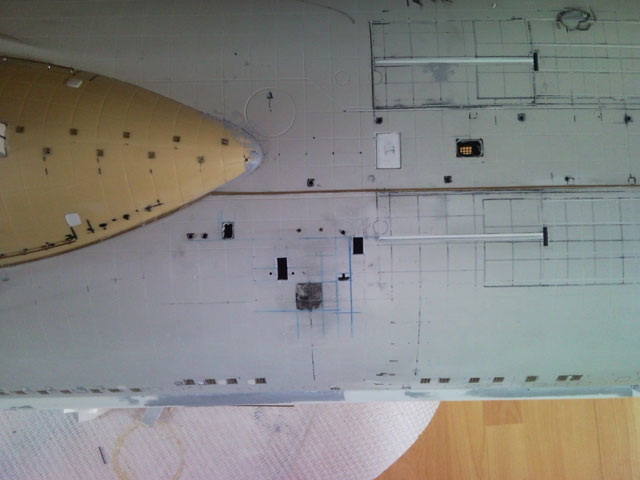

J'esquisse l'emplacement d'une trappe (je sais le trait n'est pas droit, j'en ai pris compte)...

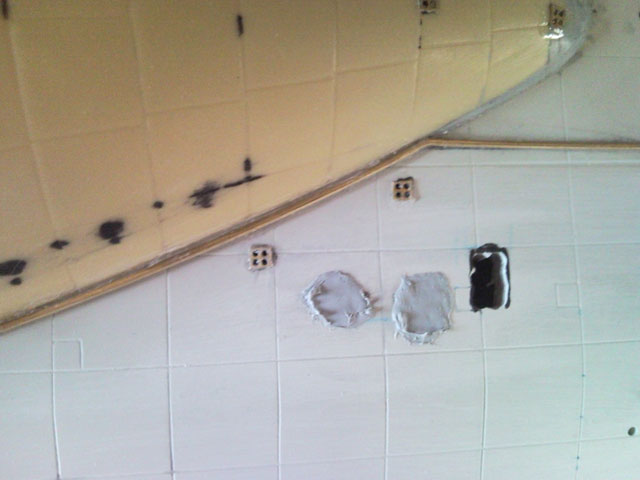

J'ai corrigé deux emplacements de grilles, erreur qui m'a sautée aux yeux quand j'ai regardé des photos...

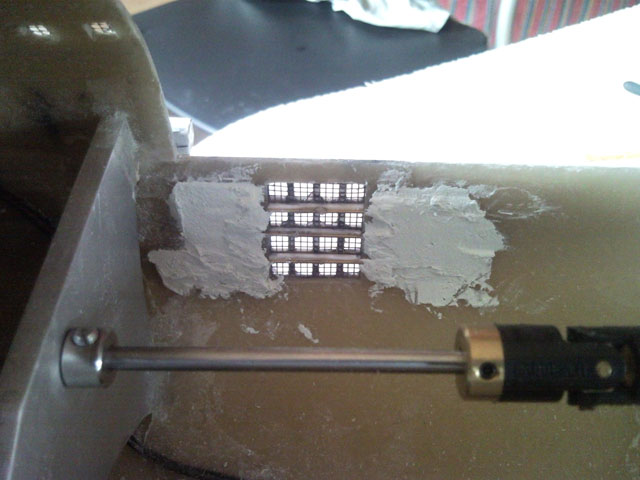

Je perce le dessous des grilles pour l'évacuation des bulles d'air...



Voilà pour cette entrée...

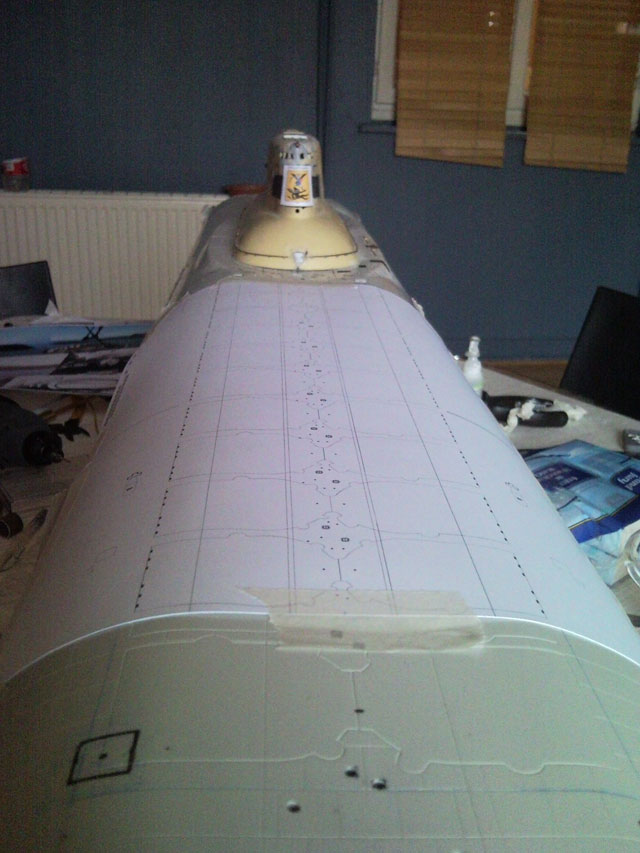

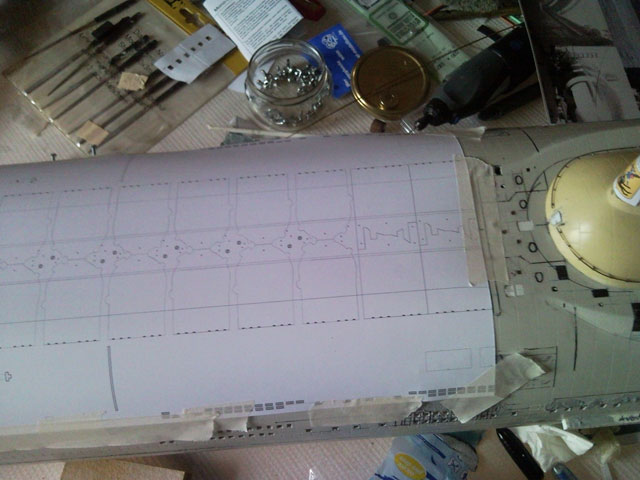

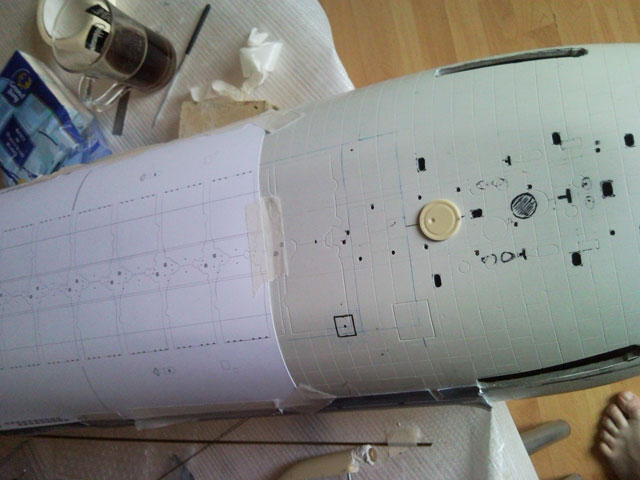

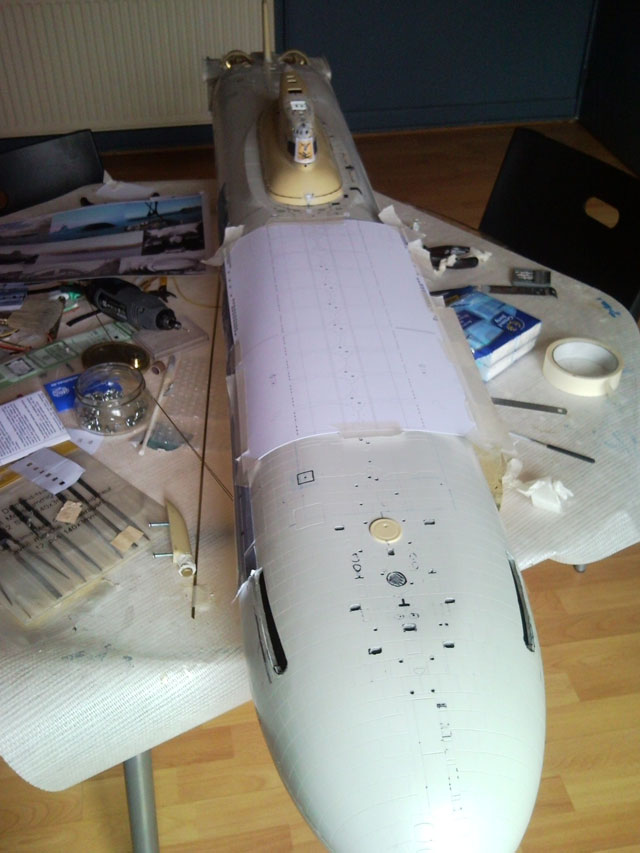

Après avoir corrigé les erreurs sur mon plan; j'étais parti sur une mauvaise estimation du diamètre des tubes lance missiles, j'ai imprimé le plan du pont missile et je l'ai correctement positionné sur la maquette par rapport au plan et aux photos. J'obtiens quelques chose de beaucoup plus cohérent.

On voit bien la marge d'erreur qui est énorme, l'équivalent d'une porte missile dessinée par Engel (qui est d'ailleurs partie sur la même donné que moi concernant le diamètre des tubes porteurs et qui s'avère être incorrecte au regard de l'analyse photographique).

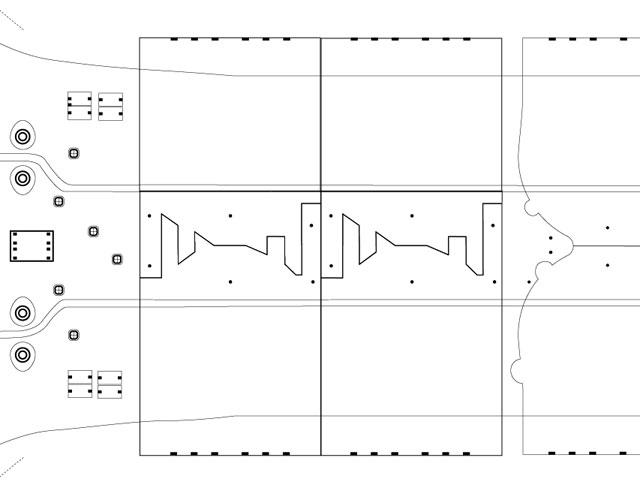

Les quatre premières portes et leurs découpes différentes.

Je ne sais toujours pas pourquoi ils ont fait ça...

Un test de structure ? Une modification de l'agencement des galeries de contrôle ? Au regard de l'analyse photographique seul TK-17 à ces quatre portes des missiles 18 à 20 comme cela !



Le pont vue en perspective.

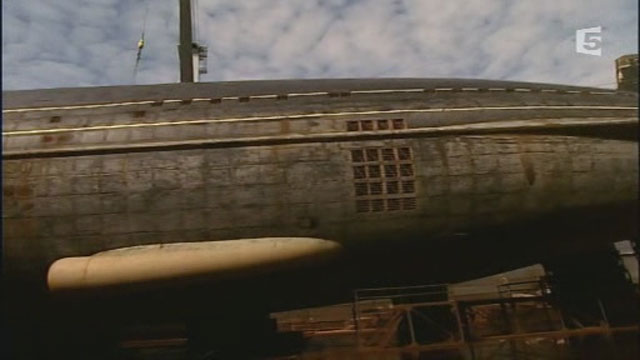

TK-17 en patrouille, noter le portes bien visible sur cette photo !



Reproduire le bonne angle par rapport une photo sans avoir d'info sur la focales rend la comparaison difficile mais bon...



Quelques soit les options que je désire prendre par la suite, se re-pencher sur le pont missile n'a pas été une perte de temps. De toutes façons, pour le moment, j'ai encore au bas mot 300 grilles à poser sur les flancs avant de m'attaquer au pont. Cela va me laisser le temps de gamberger un peu sur les différentes possibilités de la plus soft à la plus importante. Quoi qu'il en soit je ne ferais rien sans avoir réfléchis, fait des plans et éventuellement fait une maquette numérique.

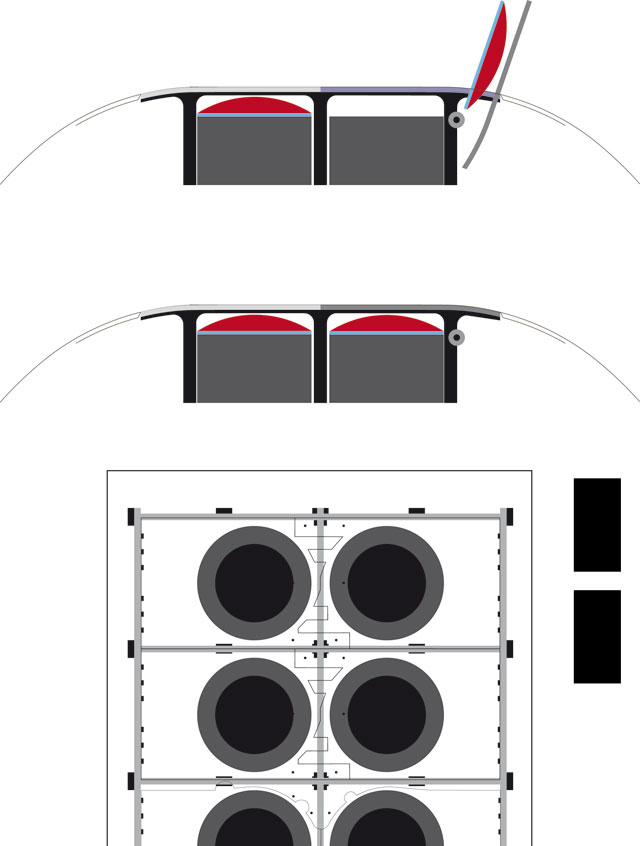

Voilà le début de ma réflexion sur le pont missile. un peu d'explication sur cette ébauche de plan:

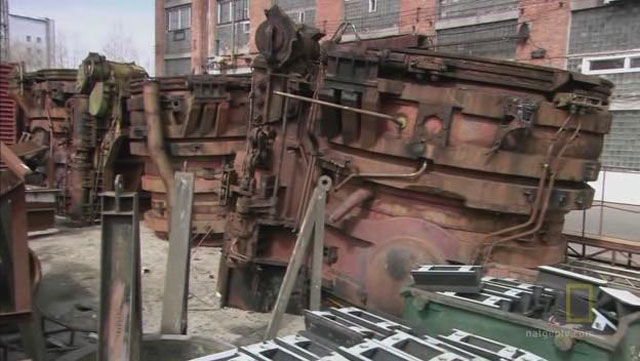

• Les rectangles noir ce sont des poutres (emplacement schématique) qui soutiennent la coque hydrodynamique comme visible sur la première photo prise lors du démontage de TK-13;
• Les poutres grises qui forment un tréllis soutiennent le pont;
• Les ronds noir ce sont les missiles SS-N-20 (2.40m de diamètre),
• Les ronds gris foncés les tubes lance missile, ils symbolisent le diamètre max il seront détaillés comme sur la photo plus bas...Comme je ne fait que 3 cm du tube, j'ai tout les détails qui me sont fournit par cette images !

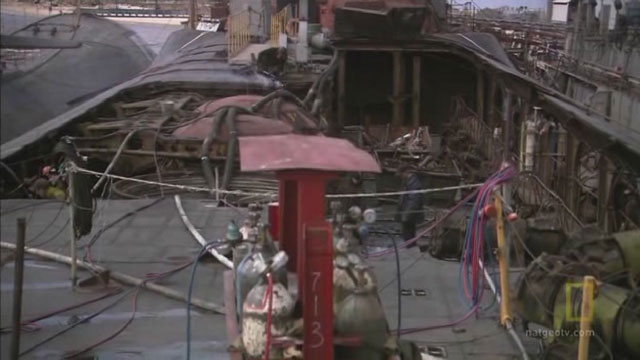

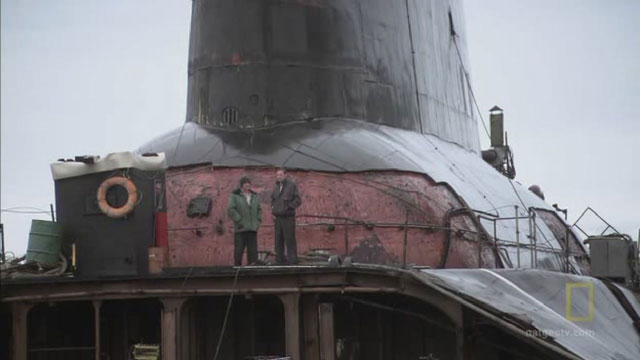

L'implantation étant validé, je vais pouvoir ajouter des détails et affiner les masses. Il faut dire que le reportage du National Géograhic me simplifie énormément la tache, puisque ils ont dégagés l'espace sur 3m de haut ce qui correspond à ce que je peux mettre dans la fosse (cf dernière photo)

Je me répète, mais pour le moment je ne fait que l'étude et pas la conception.
